2
INSTALLATION AND CONNEXIONS
Connexion d'un amplificateur linéaire
D Raccordement de l'IC-PW2

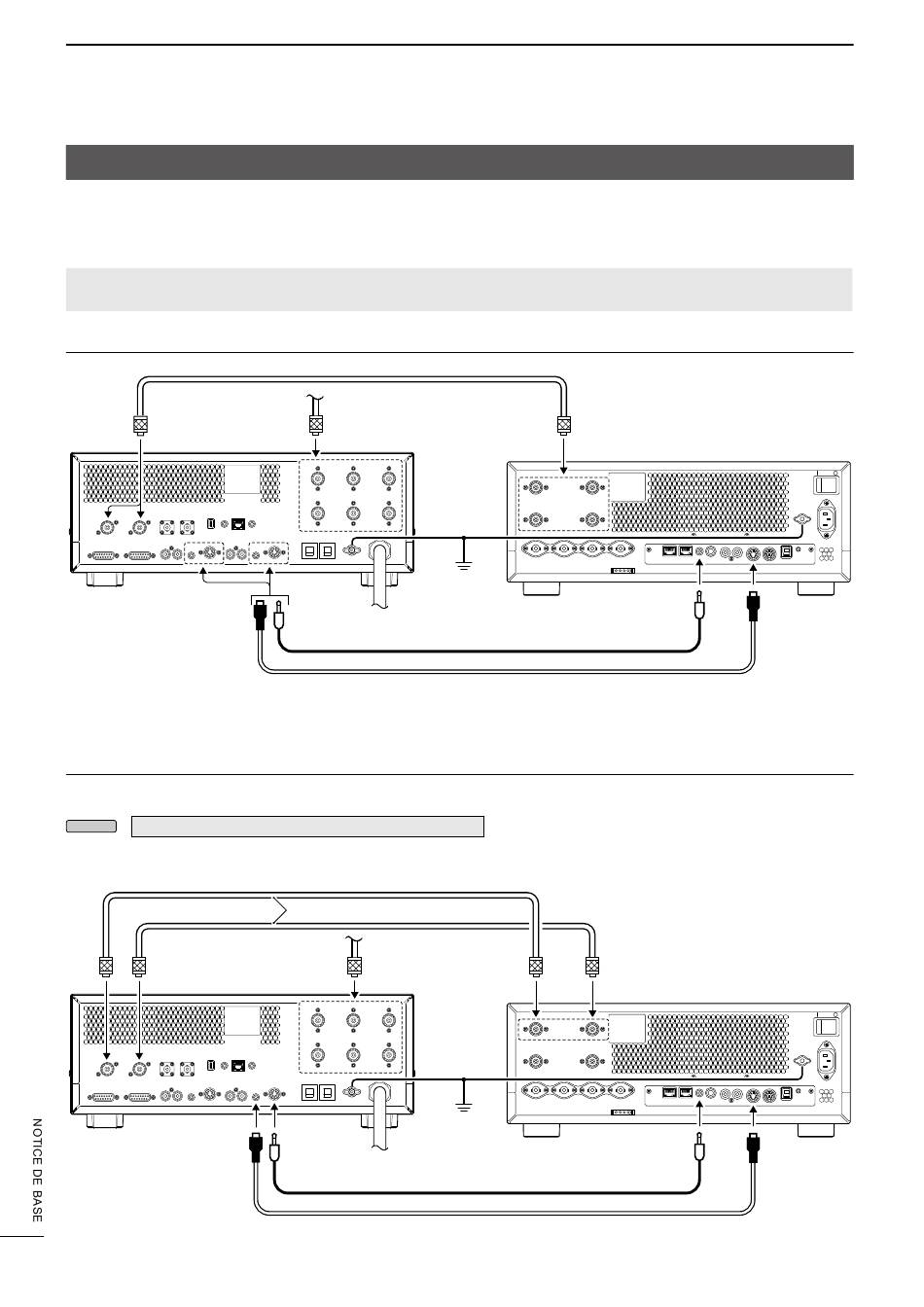

Voir l'illustration ci-dessous pour connecter l'IC-PW2 en option.
Consulter le mode d'emploi de l'amplificateur pour le fonctionnement.
R AVERTISSEMENT ! Lors de l'utilisation d'un amplificateur linéaire tel que l'IC-PW2, régler RF POWER dans le
menu multifonctions afin de maintenir le compteur ALC dans la zone rouge.
Lors de la connexion de l'IC-7760 à [INPUT 1] ou [INPUT 2]
Le câble coaxial est fourni avec l'IC-PW2*
[INPUT 1] ou
[INPUT 2]
*
1
IC-PW2
*
1
Lors de la connexion d'un câble coaxial à [INPUT 1], connecter à [REMOTE 1] et [ACC 1].
Lors de la connexion d'un câble coaxial à [INPUT 2], connecter à [REMOTE 2] et [ACC 2].
*
2
Pour connecter le deuxième excitateur Icom, utilisez le kit de câble OPK-5 en option.
Lors de la connexion de l'IC-7760 à [INPUT 1] et [INPUT 2]
Pour utiliser l'amplificateur en synchronisation avec les données de fréquence de l'IC-7760, déconnecter l'AH-730,
puis régler « IC-PW2 Dual Connection Mode » sur « ON ».
» SET > fonction > IC-PW2 Dual Connection Mode
MENU
L Lorsque « IC-PW2 Dual Connection Mode » est réglé sur « ON », la puissance de sortie maximale n'est pas limitée. Par
conséquent, une puissance maximale de 200 W est transmise dans l'AH-730 et peut endommager l'AH-730.
[INPUT 2]
[INPUT 1]
[REMOTE 1]
IC-PW2
* L'IC-PW2 est conçu pour fonctionner en connectant un câble coaxial à [ANT 1] et [ANT 2] de l'émetteur-récepteur.
À l'antenne
[ANT 1] ~
[ANT 6]
Le câble accessoire est fourni avec l'IC-PW2*
Le câble de commande à distance est fourni avec l'IC-PW2*
Câble coaxial (50 Ω)
À l'antenne
[ANT 1] ~
[ANT 6]
GND
[ACC 1]
Le câble accessoire est fourni avec l'IC-PW2
Le câble de commande à distance est fourni avec l'IC-PW2
2
[ANT 1] ~ [ANT 4]
GND
Platine RF
[REMOTE]
2
[ANT 1]*
[ANT 2]*
[REMOTE]
Platine RF
2-3
[ACC 2]
2
[ACC 2]
