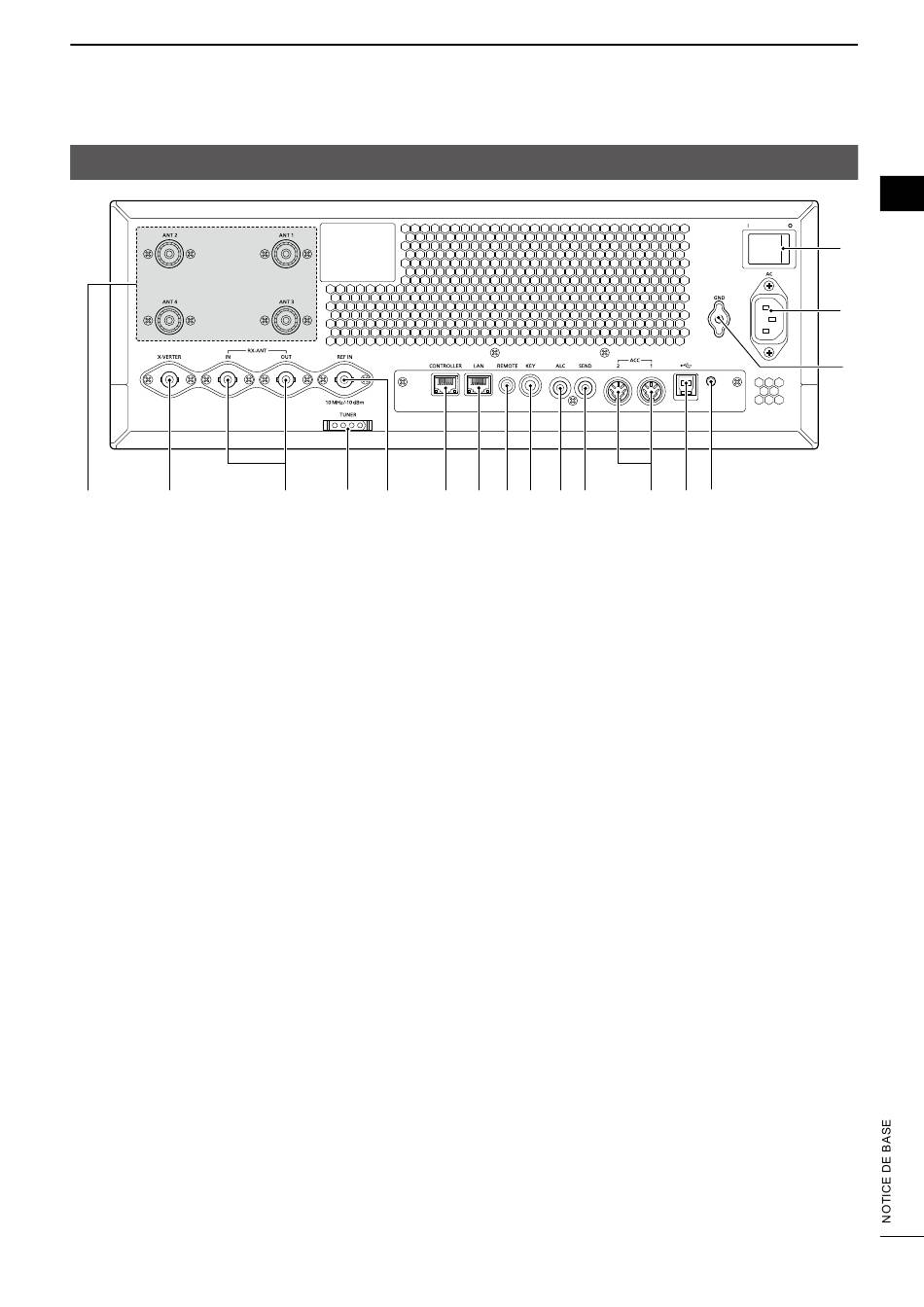

Panneau arrière (platine RF)
16
15
1 INTERRUPTEUR D'ALIMENTATION PRINCIPALE
[I/O]
Basculer pour activer ou désactiver l'alimentation
interne.
2 PRISE D'ALIMENTATION CA [AC]
Connecter le câble d'alimentation fourni à une prise
secteur.
3 BORNE DE MISE À LA TERRE [GND]
Connecter à la terre afin d'éviter les chocs
électriques, les interférences TV, radio et autres
problèmes.
4 PORT USB (TYPE-B) [USB]
Pour l'entrée ou la sortie de données numériques.
5 PRISE ACC [ACC 1]/[ACC 2]
Connecter à des dispositifs pour commander une
unité externe ou pour commander l'émetteur-
récepteur.
6 PRISE D'ENVOI [SEND]
Connecter pour contrôler les émissions avec des
unités externes non Icom.
7 PRISE ALC [ALC]
Connecter à une prise de sortie ALC d'un
amplificateur linéaire non Icom.
8 CONNECTEUR DE PIOCHE DROITE [KEY]
Connecter à une pioche simple ou un manipulateur
électronique externe avec une fiche standard de
6,35 mm (1/4 po).
9 PRISE DE TÉLÉCOMMANDE [REMOTE]
Connecter à un ordinateur ou à un autre émetteur-
récepteur pour la commande à distance.
14
13
12
11
1-4
DESCRIPTION DU PANNEAU
10
9
8
7
6
5
* Le commutateur n'est pas utilisé.
10 CONNECTEUR ETHERNET [LAN]
Connecter à un réseau informatique par le biais
d'un réseau local.
L Vérifier les paramètres réseau avant de vous
connecter à un réseau.
11 CONNECTEUR DU CONTRÔLEUR
[CONTROLLER]
Connecter au contrôleur à l'aide du câble de
commande fourni.
L Le fonctionnement ne peut pas être garanti si vous
utilisez un câble autre que celui spécifié ou un
commutateur réseau.
12 ENTRÉE DE SIGNAL DE RÉFÉRENCE [REF IN]
Entrée pour un signal de référence de 10 MHz à
travers le connecteur BNC.
13 PRISE DE COMMANDE DE SYNTONISEUR
[TUNER]
Permet de connecter le câble de commande d'un
syntoniseur d'antenne automatique AH-730 en
option.
14 ANTENNE DE RÉCEPTION
[RX-ANT IN]/[RX-ANT OUT]
Connecter à un appareil externe, tel qu'un
préamplificateur ou un filtre RF, à l'aide de
connecteurs BNC.
L Il est situé entre le circuit de commutation d'émission/
réception et l'étage de RF du récepteur.
15 CONNECTEUR DU CONVERTISSEUR
[X-VERTER]
Connecter à un convertisseur externe pour l'entrée/
la sortie.
16 CONNECTEUR D'ANTENNE [ANT 1] ~ [ANT 4]
Connecter une antenne 50 Ω.
1
1
2
3
*
4
1
