DESCRIPTION DU PANNEAU

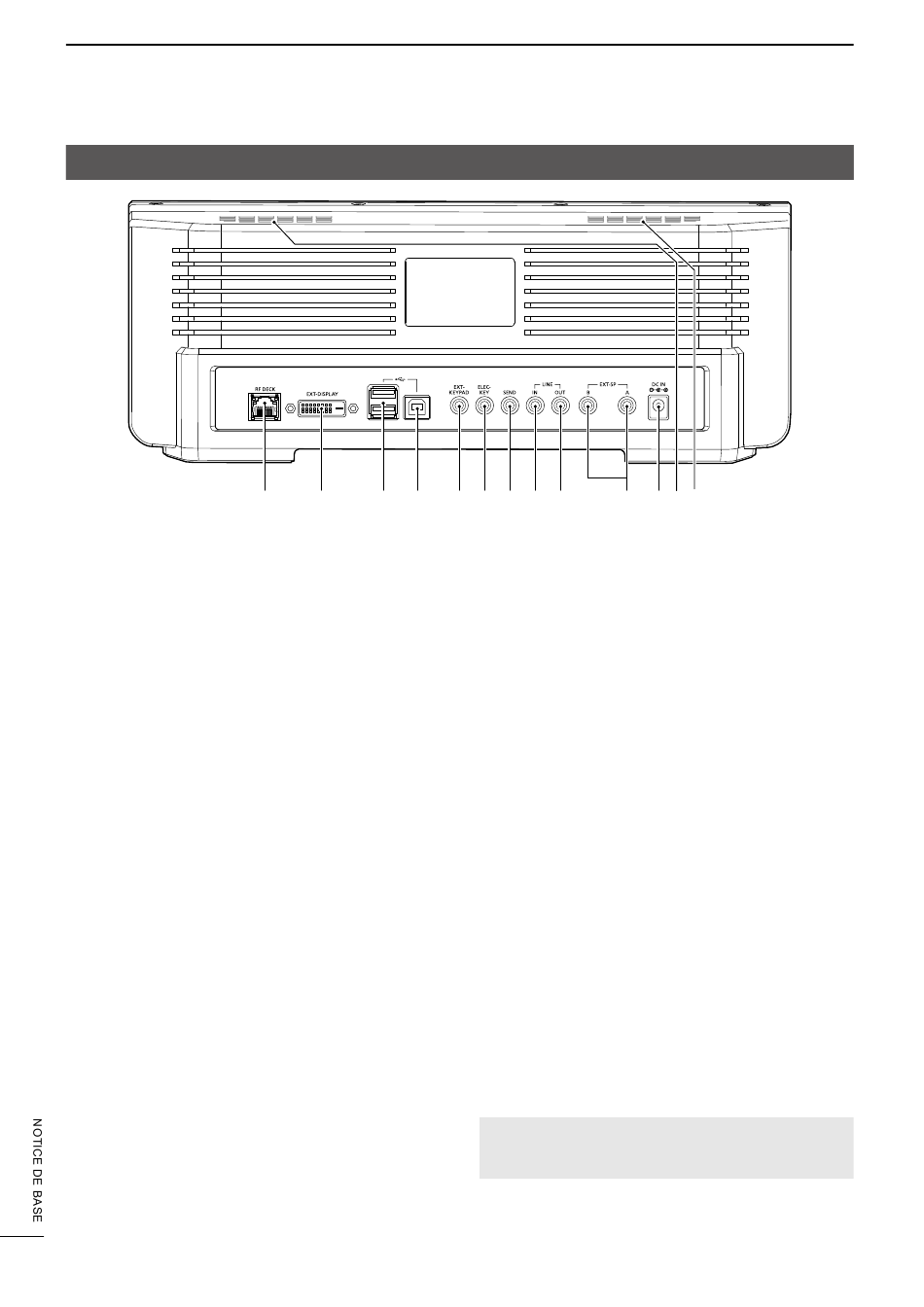

Panneau arrière (Contrôleur)
1 HAUT-PARLEUR INTERNE L
Émet le son à partir de la bande principale.
L Lorsque « Speaker MAIN/SUB Mix » est réglé sur
« ON », le son est émis à la fois depuis les bandes
principale et secondaire.
2 HAUT-PARLEUR INTERNE R
• Lorsque Double veille est désactivé, émet le son
à partir de la bande principale.
• Lorsque Double veille est activé, le son est émis
à partir de la bande secondaire.
L Lorsque « Speaker MAIN/SUB Mix » est réglé sur
« ON », le son est émis à la fois depuis les bandes
principale et secondaire.
3 PRISE D'ALIMENTATION CC [DC IN]
Connecter l'adaptateur secteur fourni à une prise
secteur.
4 PRISE DE HAUT-PARLEUR EXTERNE
[EXT-SP A]/[EXT-SP B]
Connecter un haut-parleur externe 4~8 Ω avec une
fiche stéréo 3,5 mm (1/8 po).
5 PRISE DE SORTIE DE LIGNE [LINE OUT]
Émet le signal AF démodulé ou le signal IF à 12 kHz.
6 PRISE D'ENTRÉE DE LIGNE [LINE IN]
Entrer le signal audio dans le circuit du modulateur
interne.
7 PRISE D'ENVOI [SEND]
Connecter pour contrôler les émissions avec des
unités externes non Icom.
13
12
11
10
9
8
7
6
5
4
8 PRISE DE PIOCHE [ELEC-KEY]
Connecter à un double contact CW avec une fiche
stéréo de 3,5 mm (1/8 po).
9 PRISE DU CLAVIER EXTERNE [EXT-KEYPAD]
Connecter à un clavier externe pour la transmission
directe de mémoire vocale, de manipulateur à
mémoire, de mémoire RTTY ou de transmission de
mémoire PSK.
10 PORT USB (TYPE-B) [USB B]
Connecter à un PC.
11 PORT USB (TYPE-A) [USB A]
Insérer une clé USB, ou connecter un clavier,
une souris, un encodeur distant RC-28, ou un
concentrateur.
12 CONNECTEUR POUR AFFICHAGE EXTERNE
[EXT-DISPLAY]
Connecter à un moniteur d'affichage externe.
13 CONNECTEUR DE LA PLATINE RF [RF DECK]
Connecter à la platine RF à l'aide du câble de
commande fourni ou via un réseau local.
L Lors de la connexion directe du contrôleur et de la
platine RF, le fonctionnement ne peut pas être garanti
si vous utilisez un câble autre que celui spécifié ou un
commutateur réseau.
L Vérifier les paramètres réseau avant de vous
connecter à un réseau.
REMARQUE : Vérifier que l'émetteur-récepteur est
hors tension avant de connecter ou de déconnecter
l'équipement en option.
