4
RÉCEPTION ET ÉMISSION

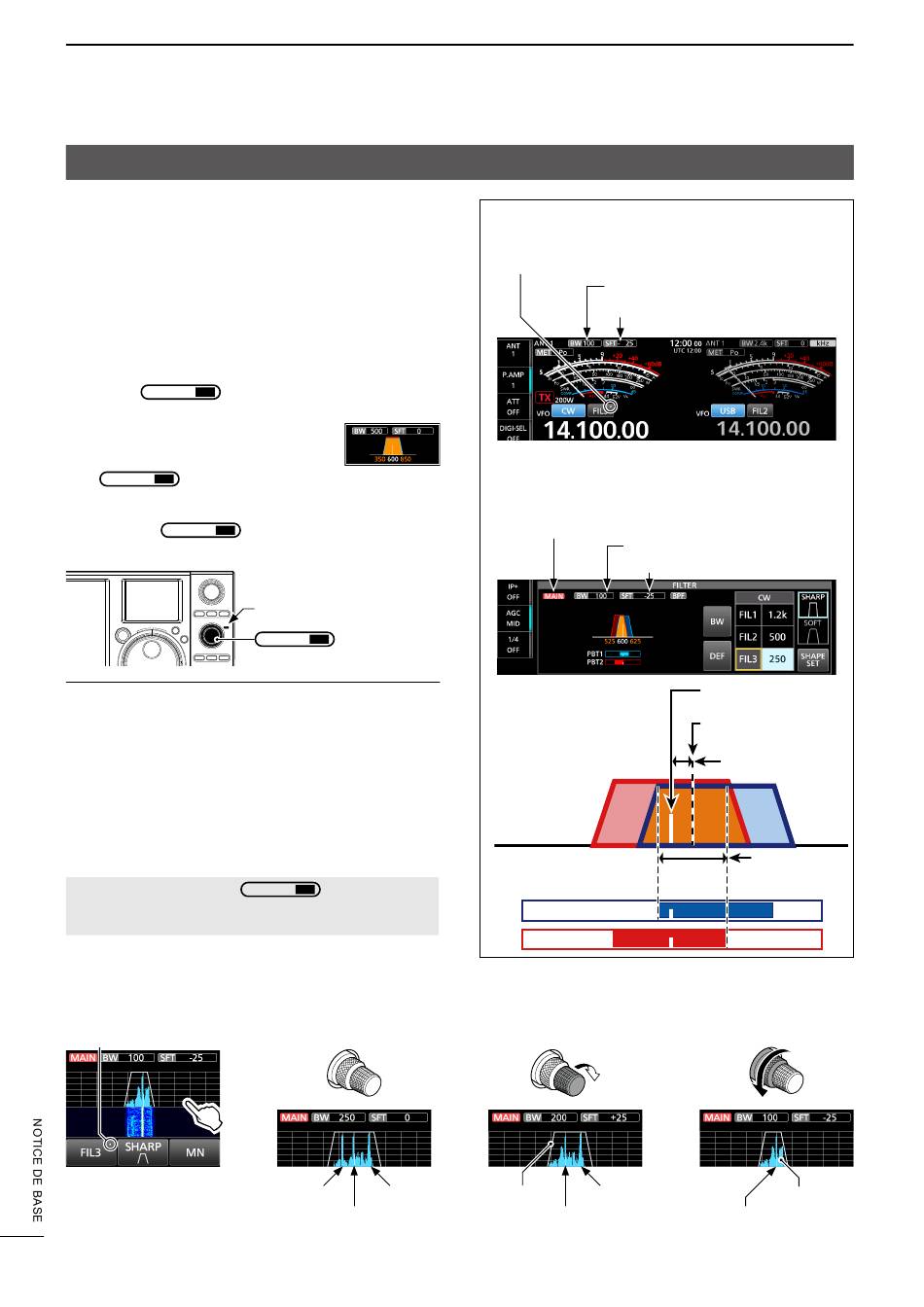

Utilisation du Double PBT numérique
Modes SSB, CW, RTTY, PSK et AM
Pour rejeter les interférences, la fonction de syntonisation
de bande passante double numérique (PBT) réduit
la largeur de la bande passante IF en décalant
électroniquement la fréquence IF légèrement au-dessus
ou en dessous de la fréquence centrale IF. Le IC-7760
utilise la fonction numérique en utilisant la méthode de
filtrage FPGA (circuit intégré pré-diffusé programmable).
L Chaque bande mémorise le réglage PBT.
z Tourner
interne (PBT1) et externe
TWIN PBT
CLR
(PBT2) pour régler la valeur de décalage.
• La largeur de la bande passante et
la valeur de décalage s'affichent.
• L'indicateur à gauche de
en blanc lorsque vous utilisez Double
TWIN PBT
CLR
numérique PBT pour modifier la largeur de la bande
passante IF.
L Maintenir
TWIN PBT
CLR
pour effacer le réglage PBT.
L Informations
• Pour réduire la largeur de bande passante IF, décaler «
PBT1 » et « PBT2 » dans la direction opposée l'un de
l'autre pour réduire la zone de chevauchement.
• Pour l'utiliser comme fonction IF, régler « PBT1 » et «
PBT2 » sur la même valeur.
• Il est possible de régler le PBT par pas de 50 Hz dans
les modes SSB, CW, RTTY et FSK, et par pas de 200 Hz
dans le mode AM. La valeur de décalage centrale change
par pas de 25 Hz dans les modes SSB, CW, RTTY et
PSK et de 100 Hz en mode AM.
REMARQUE : En tournant
être généré. Ce bruit provient du FPGA et n'est le signe
d'aucun dysfonctionnement de l'appareil.
D Utilisation de l'écran Effet de filtre
S'affiche lorsque vous
modifiez la largeur de la
bande passante IF.
Pour afficher les
touches, toucher l'écran.
enfoncé pendant 1 seconde
S'allume en blanc lorsque
vous modifiez la largeur de la
bande passante IF
TWIN PBT
CLR
, du bruit peut
TWIN PBT
CLR
Valeur par défaut
PBT2
PBT1
Interférence
Interférence
Fréquence centrale IF
CONSEIL :
• Un point « · » s'affiche sur l'indicateur de filtre IF
lorsque vous modifiez la largeur de la bande passante
IF, à l'aide du double PBT numérique.
Largeur de bande passante
Valeur de décalage
• Toucher l'indicateur Filtre IF pendant 1 seconde pour
afficher la largeur de bande passante actuelle et pour
décaler la fréquence.
Ouvre l'écran FILTRE.
Icône de bande principale/secondaire
Valeur de décalage
PBT1
PBT2
Coupe de la bande
passante inférieure
PBT1
Bande passante
Interférence
Fréquence centrale IF
4-4
Largeur de bande passante
Fréquence centrale IF
Fréquence centrale de
la bande passante
SFT : valeur de
décalage
BW : Largeur
de bande
passante
Coupe des bandes
passantes inférieure et
supérieure
PBT2
Signal souhaité
Fréquence centrale IF
