1. PRESENTATION
2. INSTALLATION
La manière d'installer le Compact C-11 sera décisive pour la
sécurité et le bon fonctionnement de ce dernier.
Il est très important de réaliser une installation correcte.
Afin d'assurer une installation correcte du Compact C-11,
il est recommandé de faire appel à un professionnel.

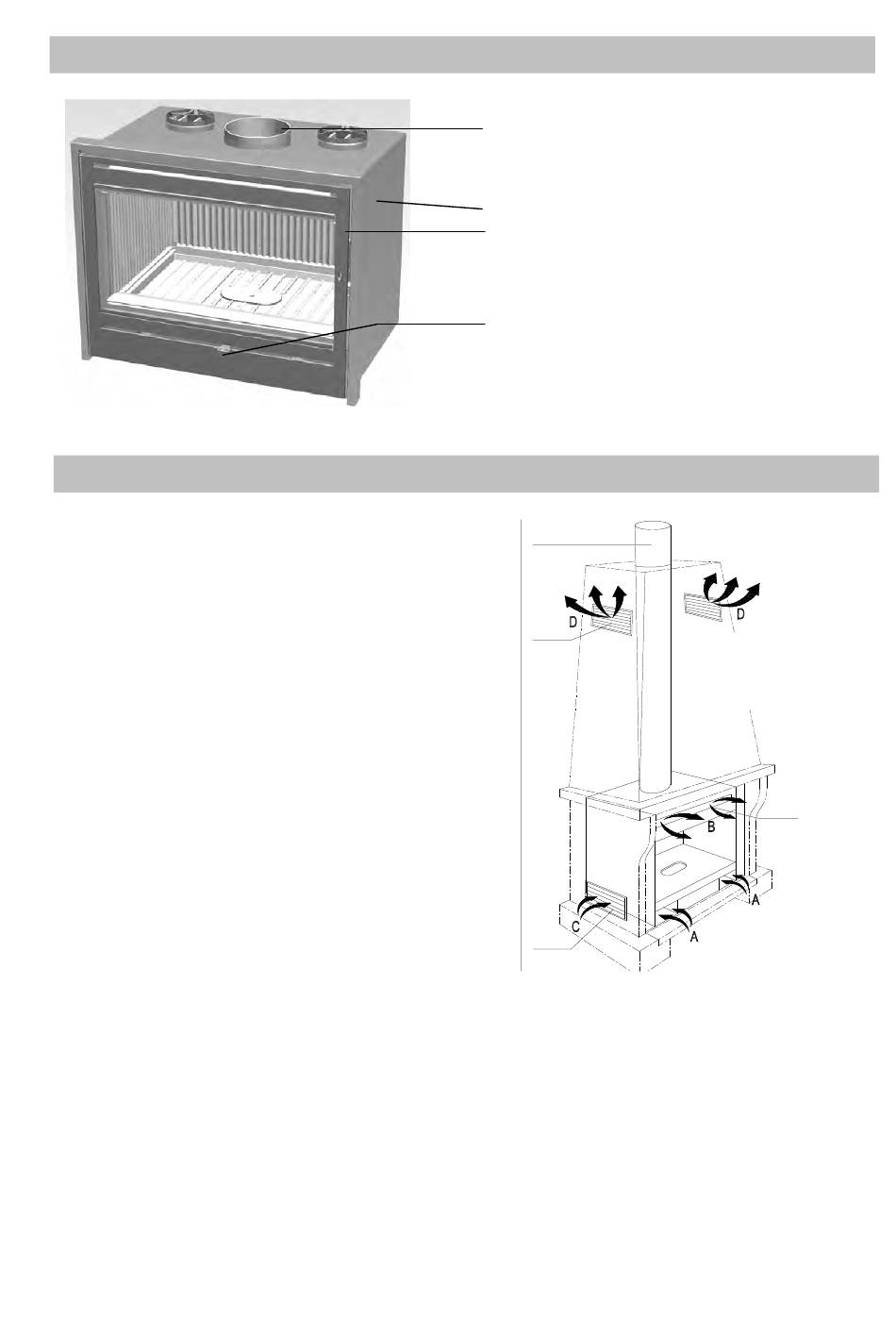

Le Compact C-11 cède sa chaleur par radiation, en chauffant
directement les murs, les toits, etc., et par convection forcée
de l'air, grâce au ventilateur incorporé à l'intérieur.
2.1
POSSIBILITÉS DE SORTIE D'AIR CHAUD.
SORTIE PAR LA BOUCHE SUPÉRIEURE
Celle-ci est la sortie d'air STANDARD de l'appareil, l'air
rentre par la partie inférieure "A" et le ventilateur intégré
à l'intérieur de l'appareil le jette déjà chaud dans le
séjour par la partie supérieure "B".
SORTIE PAR LA HOTTE
Cette option est compatible avec la précédente.
Il est obligatoire que dans les hottes de maçonnerie on
fasse des trous aussi bien à la partie inférieure de
celle-ci qu'à la partie supérieure, ces trous peuvent être
couverts avec des bouches décoratives, ceci fournira
un courant d'air ascendant, de l'air froid qui rentre par
la partie inférieure « C » et qui sort chaud par la partie
supérieure « D » (il faut tenir compte que le compact
C-11 cède la plupart de sa chaleur à la pièce par
convection ) si la hotte de maçonnerie n'a pas de
bouches de ventilation suffisamment grandes, on peut
provoquer des fissures dans l'appareil car il ne pourra
pas dissiper la chaleur.
IMPORTANT ! La section minimum recommandée pour
l'entrée d'air des bouches est de 200 cm ² de passage
libre d'air par bouche.
(Les grilles d'entrée d'air à la hotte doivent se
placer de sorte que rien ne les bloque).
1
C-11
1. Cheminée en fonte
2. Recouvrement de tôle
2
3. Frente de chapa
4. Platine réglage de tir
3
4
1
2
3
IMPORTANT! Au moment de l'installation de l'appareil vérifiez que
toutes les règlementations locales, y compris celles qui font
référence à des normes nationales ou européennes sont respectées.
NOTA. Pour l'installation d'un isolement pour protéger l'ouvrage
de la hotte de la chaleur, il faut prendre en compte les
recommandations suivantes à respecter obligatoirement
NOTE.
Quand on installera un isolement quelconque pour
sauvegarder les travaux de la hotte de chaleur, il faut tenir compte
des suivantes recommandations d'accomplissement obligatoire:
1.
L'isolement ne pourra jamais rentrer en contact avec le
revêtement en fonte de l'appareil, ceci évitera la cession de
chaleur du fer fondu à l'ambiance en conséquence la
rupture de la pièce.
2.
Entre le fer fondu et l'isolement doit avoir une
distance minimum d'écartement (cette distance vient
déterminée de l'usine en prenant comme distance la
longueur qui dépasse des tirants de M10).
1-Tuyau cheminée
1-Tubo chimenea
2-Bouches d'air chaud
2-Rejillas aire caliente
3-Bouches d'air froid
3-Rejillas aire frío
4-Sortie convection forcée
4-salida convención
forzada
4
