LoRaWAN 863-870 PULSE IP68 - Guide utilisateur / User guide V4.0.0

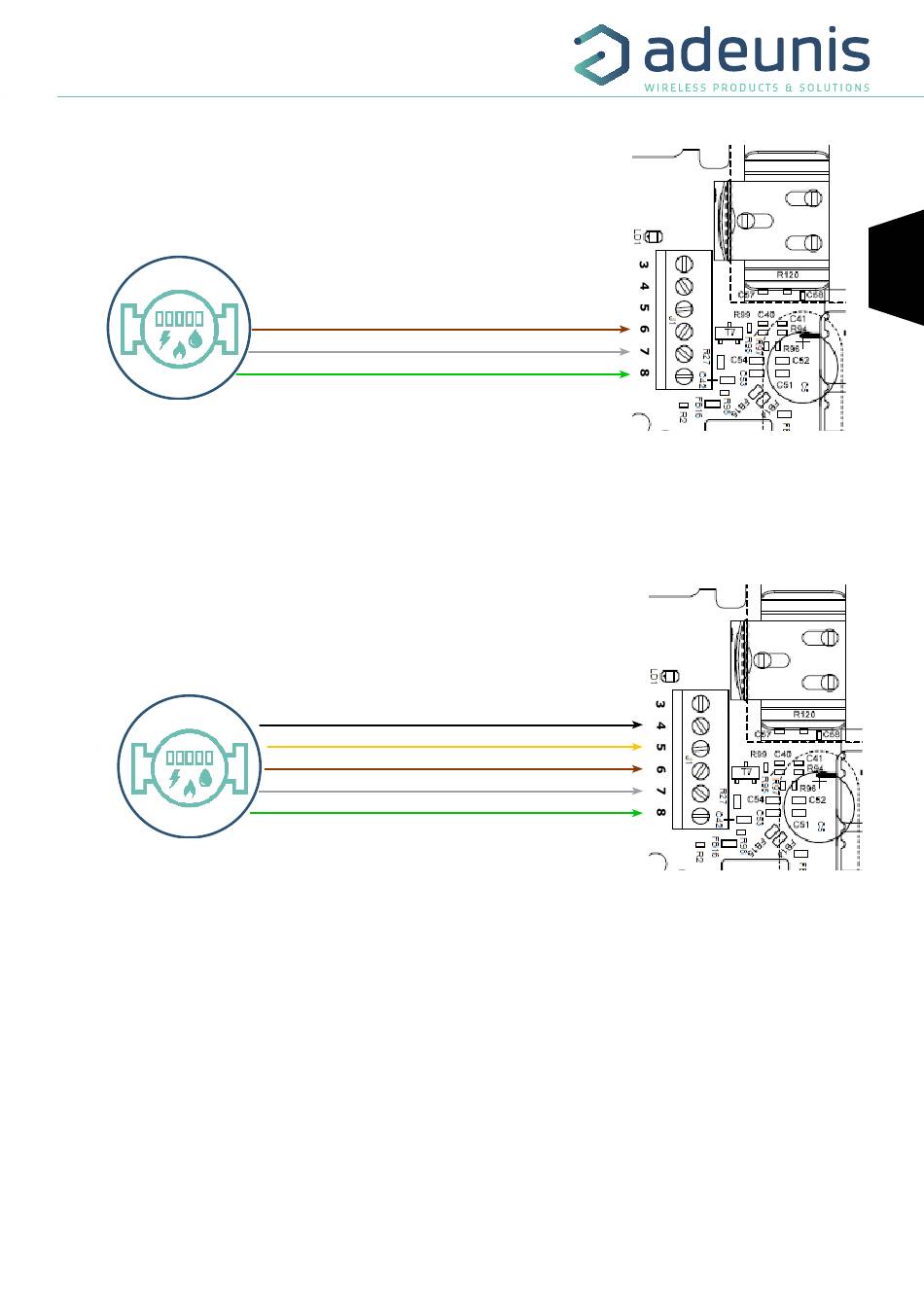

Câblage pour compteurs 3 fils
Dans cette configuration, il est préférable d'activer l'entrée fraude de la voie A (registre 320 bit 3 = 1)
et de désactiver la voie B (registre 320 bit 4=0) qui ne sert pas.
Câblage pour compteurs 5 fils
Dans cette configuration, les 2 voies (A et B) doivent être activées (registre 320 bit 0 et 4 mis à 1). La
combinaison des comptages d'impulsions sur les voies A et B (IMPULSION_1 et IMPULSION_2) per-
mettent de connaître les quantités passées dans les 2 sens.
L'activation des signaux FRAUDE_1 et FRAUDE_2 (registre 320 respectivement bit 3 et 7 mis à 1) per-
met de générer des alarmes de fraude et de mauvais sens de circulation.
Masse / GND
IMPULSION_1 / BF
FRAUDE
IMPULSION / HF
DIR / HF
Masse / GND
IMPULSION_1 / BF
FRAUDE
GND / Marron
IMPULSION_1 / Blanc
FRAUDE_1 / Vert
IMPULSION_2 / Noir
FRAUDE_2 / Jaune
GND / Marron
IMPULSION_1 / Blanc
FRAUDE_1 / Vert
FR
