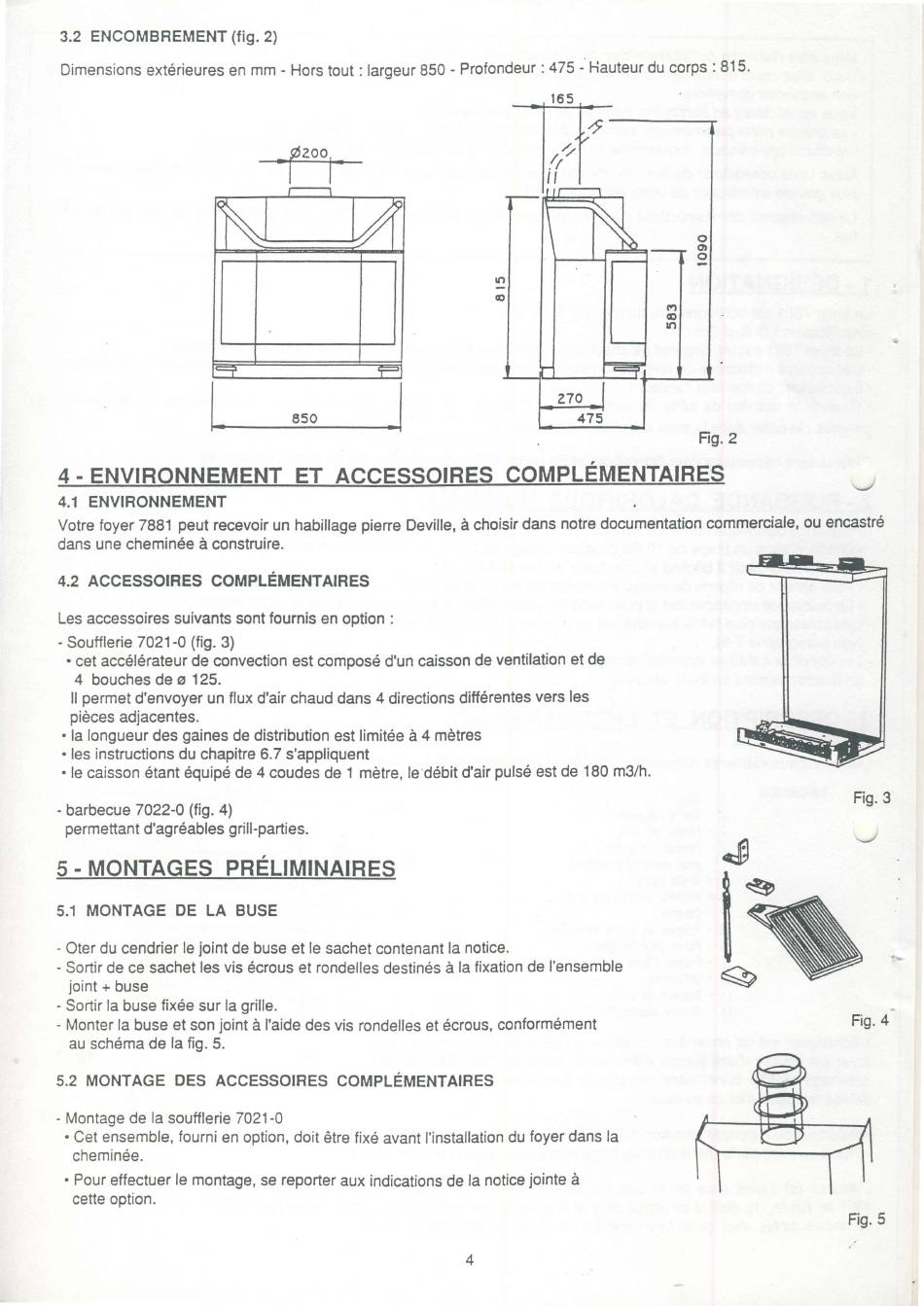

3.2 ENCOMBREMENT(fig. 2)
Dimensions ext6rieures en mm - Hors tout : laroeur 850 - Profondeur : 475 - Hauteur du corps : 815.
Frg.2
4.1 ENVIRONNEMENT
Votre foyer 7981 peut recevoir un habillage pierre Deville, A choisir dans notre documentation commerciale, ou encastr6
dans une chemin6e i construire.
4.2 ACCESSOIRES COMPLEMENTAIRES
Les accessoires suivants sont fournis en option :
- Soufflerie 7021-0 (fig. 3)
. cet acc6l6rateur de convection est compos6 d'un caisson de ventilation et de
4 bouches deo 125.
ll permet d'envoyer un flux d'air chaud dans 4 directions ditf6rentes vers les
pidces adjacentes.
. la longueur des gaines de distribution est limit6e i 4 mdtres
. les instructions du chapitre 6.7 s'appliquent
. le caisson 6tant 6quip6 de 4 coudes de 1 mdtre, le'd6bit d'air puls6 est de 180 m3/h.
- barbecue 7022-0 (fig. a)
permettant d'agr6ables grill-parties.
Fig. 3
5.1 MONTAGE DE LA BUSE
- Oter du cendrier le joint de buse et le sachet contenant la notice.
- Sortir de ce sachet les vis 6crous et rondelles destinds A la fixation de I'ensemble
joint + buse
- Sortir la buse fix6e sur la grille.
- Monter la buse et son joint d l'aide des vis rondelles et 6crous, conform6ment
au sch6ma de la fig. 5.
5.2 MONTAGE DES ACCESSOTRES
COMPLEMENTAIRES
- Montage de la soutflerie 7021-0
. Cet ensemble, fourni en option, doit 6tre fix6 avant I'instdlation du foyer dans la
chemin6e.
. Pour effectuer le montage, se reporter aux indications de la notice jointe i
cette option.
J'J
] - a
T N N
'x/
Y7
F i g . 4
