Guide de programmation du VLT
1.1.4 Mode d'aff ichage - Sélect ion des var iables af fichées
Il est possible de faire défiler les trois écrans d'affichage de l'état à l'aide de la touche [Status].
Les variables d'exploitation dont la mise en forme est différente sont indiquées dans chaque écran d'état (voir ci-dessous).
Plusieurs mesures peuvent être reliées à chacune des variables d'exploitation. Définir les liens via les par. 0-20, 0-21, 0-22, 0-23 et 0-24.
Chaque paramètre sélectionné aux par. 0-20 à 0-24 dispose de sa propre échelle et de ses propres chiffres après l'éventuelle virgule décimale. Plus la
valeur numérique d'un paramètre est élevée, moins il y a de chiffres après la virgule décimale.
Ex. : affichage du courant ci-dessous : 5,25 A ; 15,2 A 105 A.

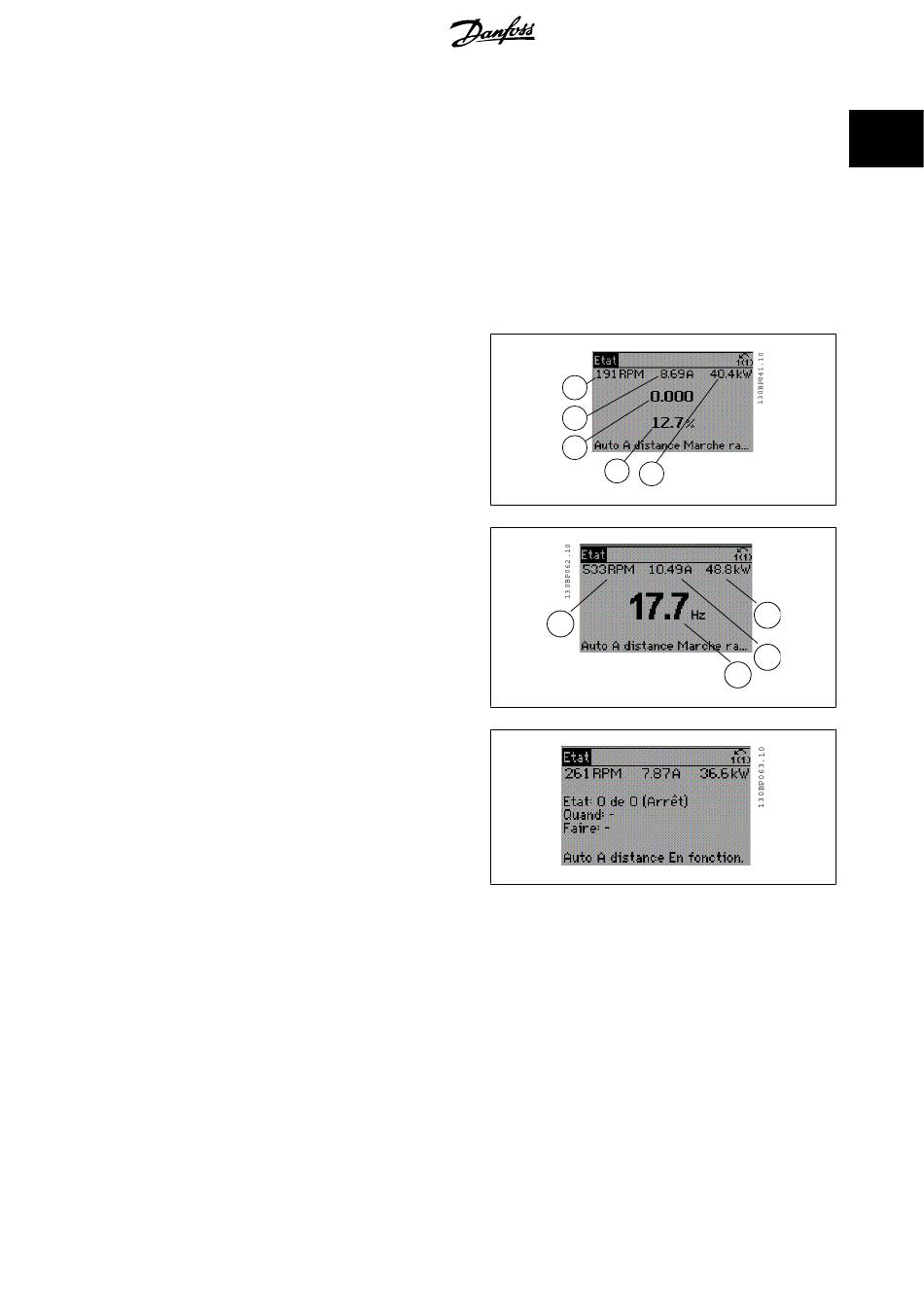

Écran d'ét at I :
État d'indication par défaut après démarrage ou initialisation.
Utiliser [INFO] pour obtenir des informations sur les liens de mesure vers
les variables d'exploitation affichées (1.1, 1.2, 1.3, 2 et 3).
Consulter les variables d'exploitation indiquées à l'écran dans cette illus-
tration. 1.1, 1.2 et 1.3 sont affichées dans un format de petite taille. 2 et
3 sont mentionnées au format de taille moyenne.
Écran d'ét at I I :
Consulter les variables d'exploitation (1.1, 1.2, 1.3 et 2) indiquées à
l'écran dans cette illustration.
Dans l'exemple, Vitesse, Courant moteur, Puissance moteur et Fréquence
sont sélectionnés comme variables des première et deuxième lignes.
1.1, 1.2 et 1.3 apparaissent en petite taille, et 2 en grande taille.
Sur les écrans d'état I et II, il est possible de sélectionner d'autres varia-
bles d'exploitation en appuyant sur
Écran d'ét at I I I :
Cet état indique l'événement et l'action du contrôleur logique avancé.
Pour plus d'informations, se reporter au paragraphe
avancé
.
®
AQUA
▲
▼
ou
.
Contrôleur logique
®
MG.20.O3.04 - VLT
1.1
1.2
2
3
1.1
est une marque déposée Danfoss
1 Programmation
