1 Programmation
1.1.5 Ut ilisat ion du LCP num ér ique ( NLCP)
1
Les instructions suivantes sont valables pour le NLCP (LCP 101).
Le panneau de com m ande est divisé en quat re gr oupes f onc-
t ionnels :
1.
Afficheur numérique.
2.
Touche de menu et voyants (LED) - changement des paramè-
tres et basculement entre fonctions d'affichage.
3.
Touches de navigation et voyants (LED).
4.
Touches d'exploitation et voyants (LED).
N.B.!
La copie de paramètres n'est pas possible avec le pan-
neau de commande local numérique (LCP 101).
Sélect ionner l'un des m odes suivant s :
Mode Ét at :
indique l'état du variateur de fréquence ou du moteur.
En présence d'une alarme, le NLCP passe automatiquement en mode
État.
L'on peut afficher un certain nombre d'alarmes.
Mode Conf igur at ion r apide ou Menu principal :
tres et leurs réglages.
Voyant s ( LED) :
•
LED verte/Marche : indique si la section de contrôle est active.
•
LED jaune/Avert. : indique un avertissement.
•
LED rouge clignotant/Alarme : indique une alarme.
Touche Menu
[ Menu] Sélect ionner l'un des m odes suivant s :
•
État
•
Configuration rapide
•
Menu principal
10

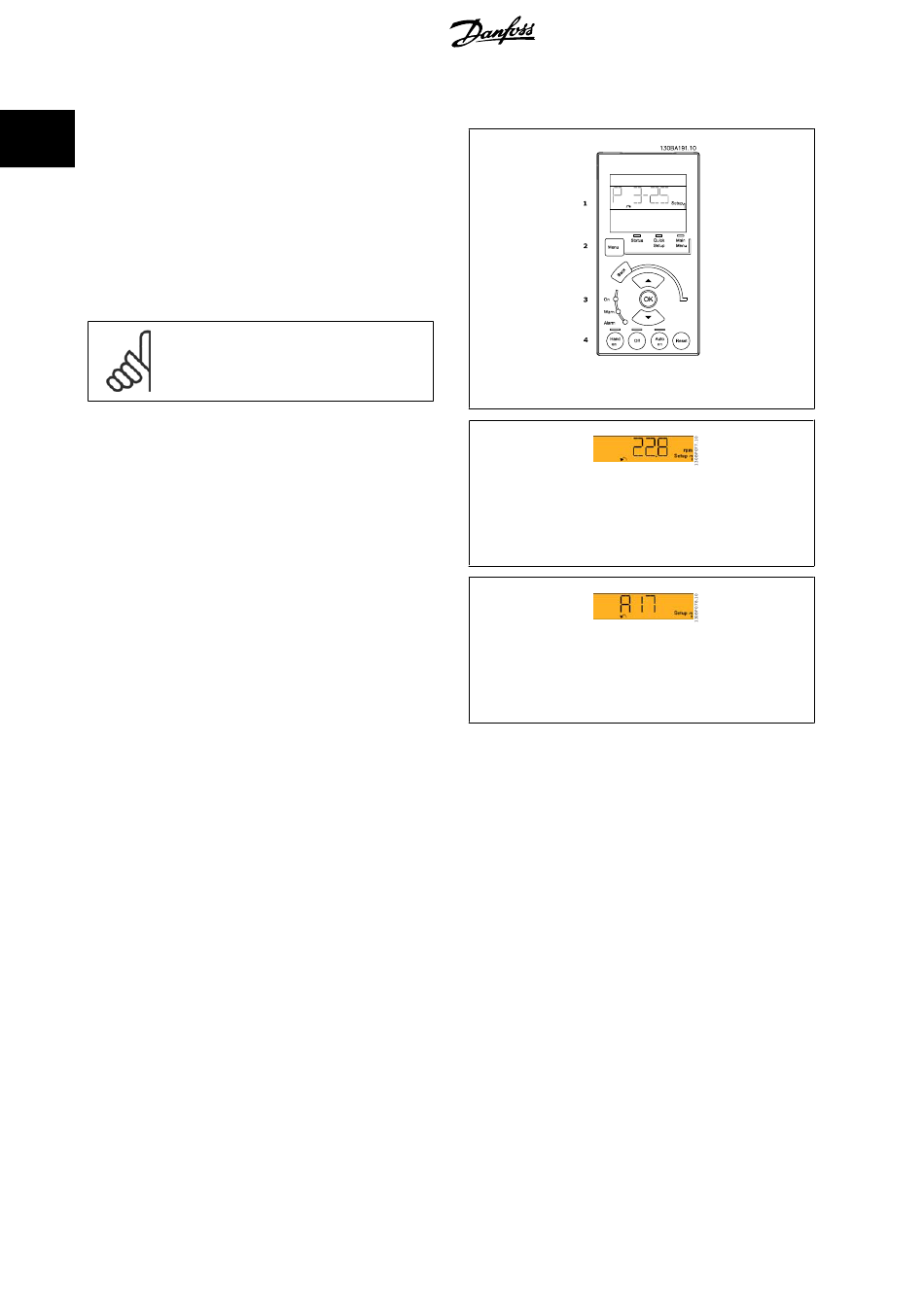

Illustration 1.1: LCP numérique (NLCP)
Illustration 1.2: Exemple d'affichage d'état
affiche les paramè-
Illustration 1.3: Exemple d'affichage d'alarme
®
MG.20.O3.04 - VLT
est une marque déposée Danfoss
Guide de programmation du VLT
®
AQUA
