Guide de programmation du VLT

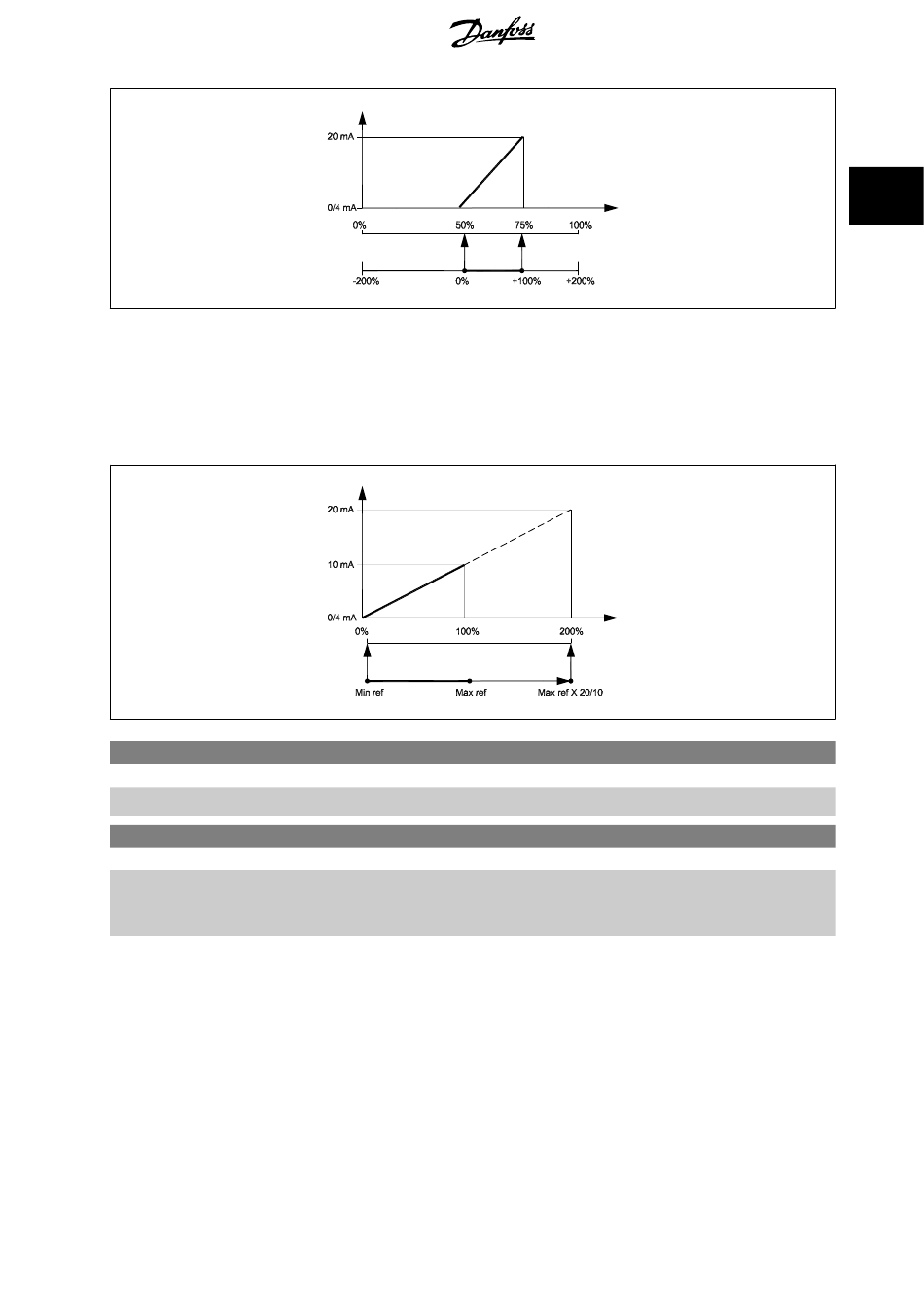

EXEMPLE 3 :
Valeur de variable = RÉFÉRENCE, plage = Réf. min. - Réf. max.
Plage requise pour la sortie = Réf. min. (0 %) - Réf. max. (100 %), 0-10 mA
Signal de sortie de 0 ou 4 mA requis à la réf. min. - défini au Par.6-51
Signal de sortie de 10 mA requis à la réf. max. (100 % de la plage) - défini au Par.6-52
(20 mA/10 mA x 100 %=200 %).
6-53 Ct r l bus sor t ie bor n. 42
Range:
0.00 %*
[0.00 - 100.00 %]
6-54 Tem po pr ér églée sor t ie bor n. 42
Range:
0.00 %*
[0.00 - 100.00 %]
2.8.8 6-6* Sor t ie ANA 2 ( MCB 101)
Les sorties analogiques sont des sorties de courant : 0/4 - 20 mA. La borne commune (borne X30/8) correspond à la même borne et au même potentiel
électrique que la connexion commune analogique. La résolution sur la sortie analogique est de 12 bits.
®
AQUA
Echelle min s.born.42
Fonct ion:
Maintient le niveau de la sortie 42 si contrôlée par le bus.
Fonct ion:
Maintient le niveau préréglé de la sortie 42.
Si une temporisation du bus et une fonction de temporisation sont sélectionnées au Par. 6-50
42
, la sortie est prédéfinie sur ce niveau.
®
MG.20.O3.04 - VLT
est une marque déposée Danfoss
2 Description du paramètre
à 0 %
Echelle max s.born.42
à 200 %
2
S.born.
101
