Guide de programmation du VLT
1 Program m at ion
1.1 Panneau de com m ande local
1.1.1 Fonct ionnem ent du LCP gr aphique ( GLCP)
Les instructions suivantes sont valables pour le GLCP (LCP 102).

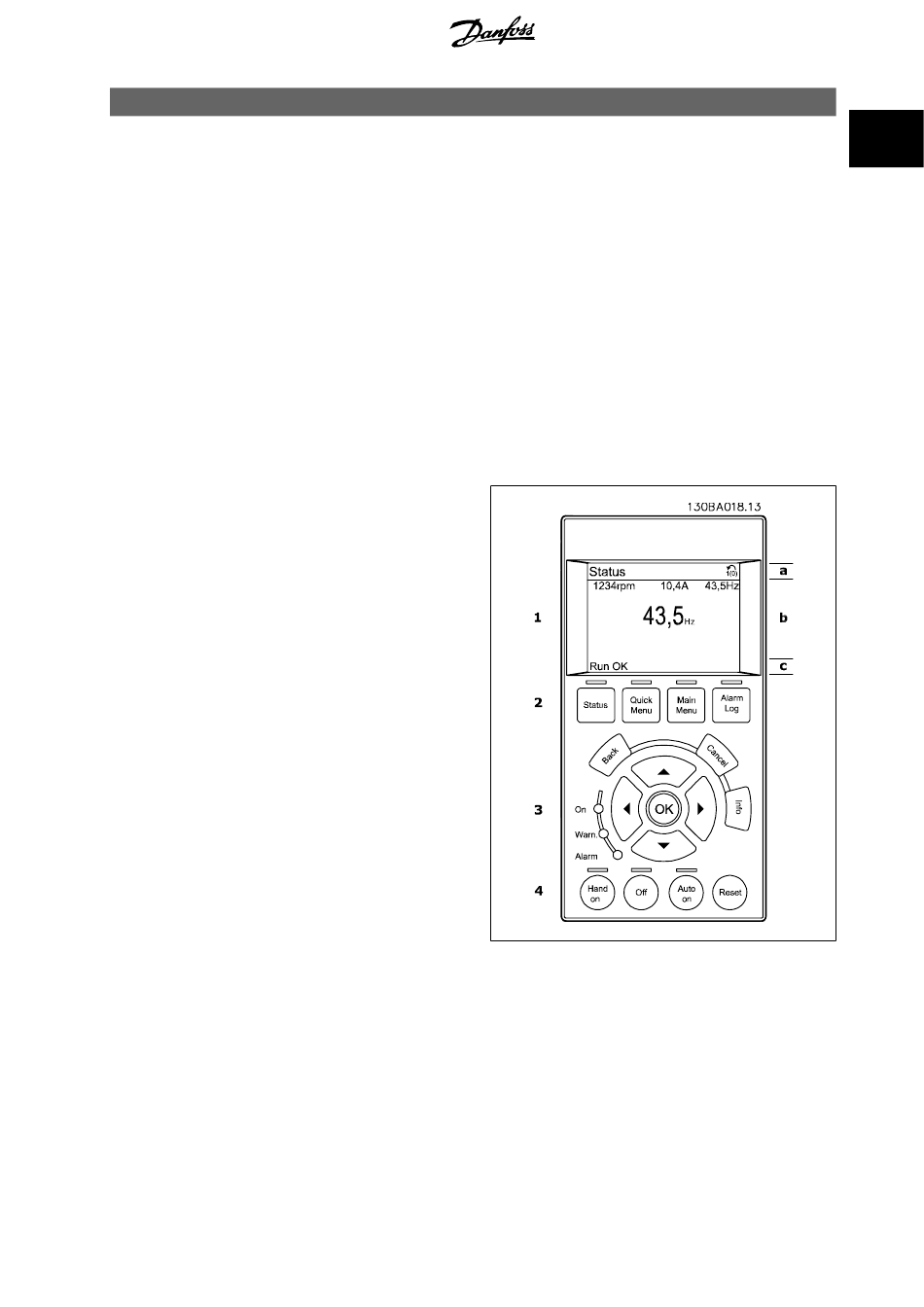

Le GLCP est divisé en quat re gr oupes f onct ionnels :
1.
Affichage graphique avec lignes d'état.
2.
Touches de menu et voyants (LED) - sélection du mode, changement des paramètres et basculement entre fonctions d'affichage.
3.
Touches de navigation et voyants (LED).
4.
Touches d'exploitation et voyants (LED).
Affichage graphique :
L'écran LCD est rétroéclairé et dispose d'un total de 6 lignes alphanumériques. Toutes les données sont affichées sur le LCP qui peut indiquer jusqu'à
cinq variables d'exploitation en mode [Status].
Lignes d'af f ichage :
Ligne d'ét at : messages d'état affichant icônes et graphiques.
a.
Ligne 1-2 : lignes de données de l'opérateur présentant des
b.
données et variables définies ou choisies par l'utilisateur. En ap-
puyant sur la touche [Status], on peut ajouter une ligne sup-
plémentaire.
Ligne d'ét at : messages d'état affichant du texte.
c.
L'affichage est divisé en 3 sections :
La par t ie supérieure ( a)
affiche l'état en mode état ou jusqu'à 2 variables dans un autre mode et
en cas d'alarme/avertissement.
Le numéro du process actif (sélectionné comme Process actuel au par. 0-10) est indiqué. Lors de la programmation d'un process autre que le process
actif, le numéro du process programmé apparaît à droite entre crochets.
La par t ie cent r ale ( b)
affiche jusqu'à 5 variables avec l'unité correspondante, indépendamment de l'état. En cas d'alarme/avertissement, le message d'avertissement apparaît
à la place des variables.
On peut faire défiler les trois écrans de lecture d'état à l'aide de la touche [Status].
Les variables d'exploitation dont la mise en forme est différente sont indiquées dans chaque écran d'état (voir ci-dessous).
®
AQUA
®
MG.20.O3.04 - VLT
est une marque déposée Danfoss
1 Programmation
