3. Installation

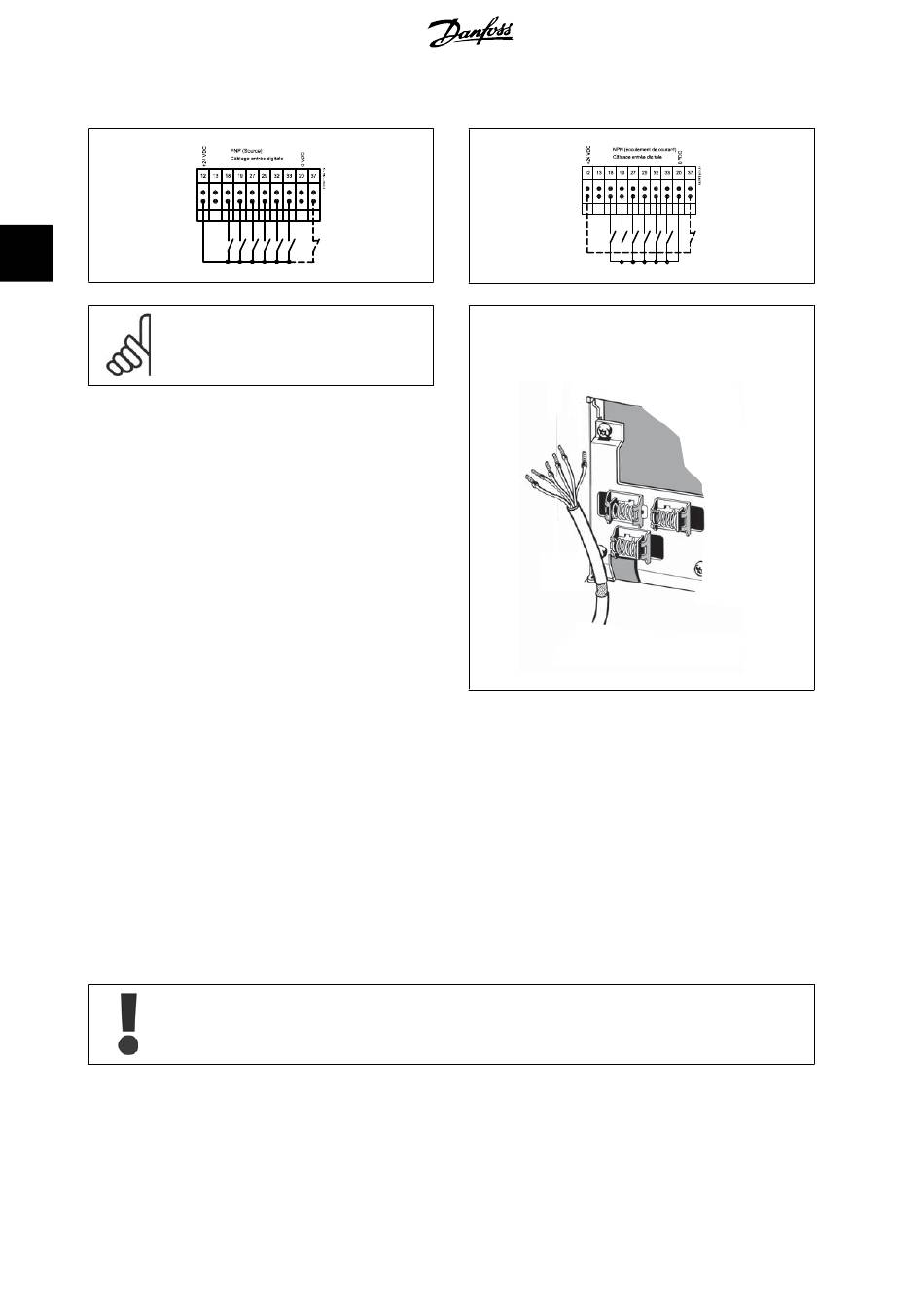

Polar it é d'ent r ée des bor nes de com m ande
3
N.B.!
Les câbles de commandes doivent être blindés/ar-
més.
Voir le chapitre
Mise à la terre des câbles de commande blindés/armés
pour la terminaison correcte des câbles de commande.
3.5.2. Com m ut at eurs S201, S202 et S801
Les commutateurs S201 (A53) et S202 (A54) sont utilisés pour sélectionner une configuration de courant (0-20 mA) ou de tension (-10-10 V) respecti-
vement aux bornes d'entrée analogiques 53 et 54.
Le commutateur S801 (BUS TER.) peut être utilisé pour mettre en marche la terminaison sur le port RS-485 (bornes 68 et 69).
Diagramme montrant toutes les bornes électriques
Voir le schéma
Réglage par déf aut :
S201 (A53) = Inactif (entrée de tension)
S202 (A54) = Inactif (entrée de tension)
S801 (Terminaison de bus) = Inactif
Lors du changement de fonction de S201, S202 ou S801, veiller à ne pas forcer sur le commutateur. Il est recommandé de retirer la
fixation du LCP (support) lors de l'actionnement des commutateurs. Ne pas actionner les commutateurs avec le variateur de fréquence
sous tension.
34
Manuel d'utilisation du VLT
Installation électriqu
dans le chapitre
MG.33.AA.04 - VLT est une marque déposée Danfoss
®
AutomationDrive
130BA681.10
130BA681.10
e.
FC 300
