3.5. Port Ethernet pour la programmation et la commande

Un connecteur de type RJ45 (11) permet la connexion de l'équipement à un réseau Ethernet :
Gestion depuis l'application MAJORCOM-Net Manager. Consultez le mode d'emploi de l'application
•
MAJORCOM-Net Manager pour obtenir davantage d'informations.
Possibilité de connexion directe (point à point) d'un ordinateur à une unité PXN88.
•
Connexion à d'autres appareils de tierces parties (Crestron, AMX, Vity, Medialon, etc. Marques déposées
•
par leurs fabricants). Protocole utilisé : MAJORCOM TP-NET. Se reporter au manuel du protocole TP-NET
pour de plus amples informations.
3.6. Port LINK BUS de liaison audio numérique
Un connecteur de type RJ45 (12) permet la connexion de l'équipement à une seconde unité PXN88 pour
obtenir un échange bidirectionnel de données audio numériques et de commandes entre les deux unités,
l'ensemble se comportant à tous points de vue comme une matrice réelle de 16 entrées et 16 sorties. La distance
maximale possible entre les deux unités, si on utilise un câble CAT5 standard, est de 100 mètres.
Pour travailler en mode 16x16, au sein de la paire d'unités PXN88 (reliées par LINK BUS), l'une des
d'eux assume le rôle de maître (MASTER) et l'autre d'esclave (SLAVE). Le mode MASTER ou SLAVE de chaque
unité se choisit avec le sélecteur (13) situé en face arrière. Dans les installations avec un seul PXN88, la position
du sélecteur n'a pas d'importance.
En mode 16x16, les deux unités se comportent comme un seul appareil ayant 16 entrées et 16 sorties. Toute
la programmation et la télécommande via Ethernet de la paire maître-esclave (MASTER-SLAVE) se font au moyen
de l'application MAJORCOM-Net Manager et la communication uniquement au travers du port Ethernet de l'unité
MASTER, il n'est pas nécessaire d'utiliser le port Ethernet de l'unité SLAVE. (Sauf pour la mise à jour du firmware).
Précaution : la liaison LINK BUS entre les deux unités PXN88 doit se faire au moyen d'un câble
croisé ("crossover"), c'est à dire un câble CAT5 dédié aux ports LINK BUS des deux unités, pouvant atteindre
100 mètres, et sans équipement Ethernet ou d'autre type sur le trajet. Consultez le mode d'emploi de
l'application MAJORCOM-Net Manager pour obtenir davantage d'informations.
RJ-45 (1)
BROCHE 1
BROCHE 2
BROCHE 3
BROCHE 4
BROCHE 5
BROCHE 6
BROCHE 7
BROCHE 8
3.7. Ports REMOTE 1 et 2 pour télécommandes numériques
Les ports REMOTE 1 et REMOTE 2 (14) sont deux points de connexion du bus
numérique d'appareils de télécommande, tels que le panneau mural W-TOUCH ou la console
de messages (paging) MAGPE16. Chacun d'eux peut se connecter à une branche du bus
numérique, branche à laquelle les différents dispositifs distants sont enchaînés en cascade
(daisy-chain) et le dernier d'entre eux est chargé par une résistance terminale de 120
CAN HIGH et CAN LOW.
Consultez la documentation de l'appareil distant (W-TOUCH, MAGPE16, etc) pour plus
d'informations sur votre connexion et vos commandes.
Consultez le manuel de l'application MAJORCOM-Net Manager pour plus d'informations sur la
programmation du PXN88 afin de gérer les périphériques distants connectés à REMOTE1 ou REMOTE2.
22

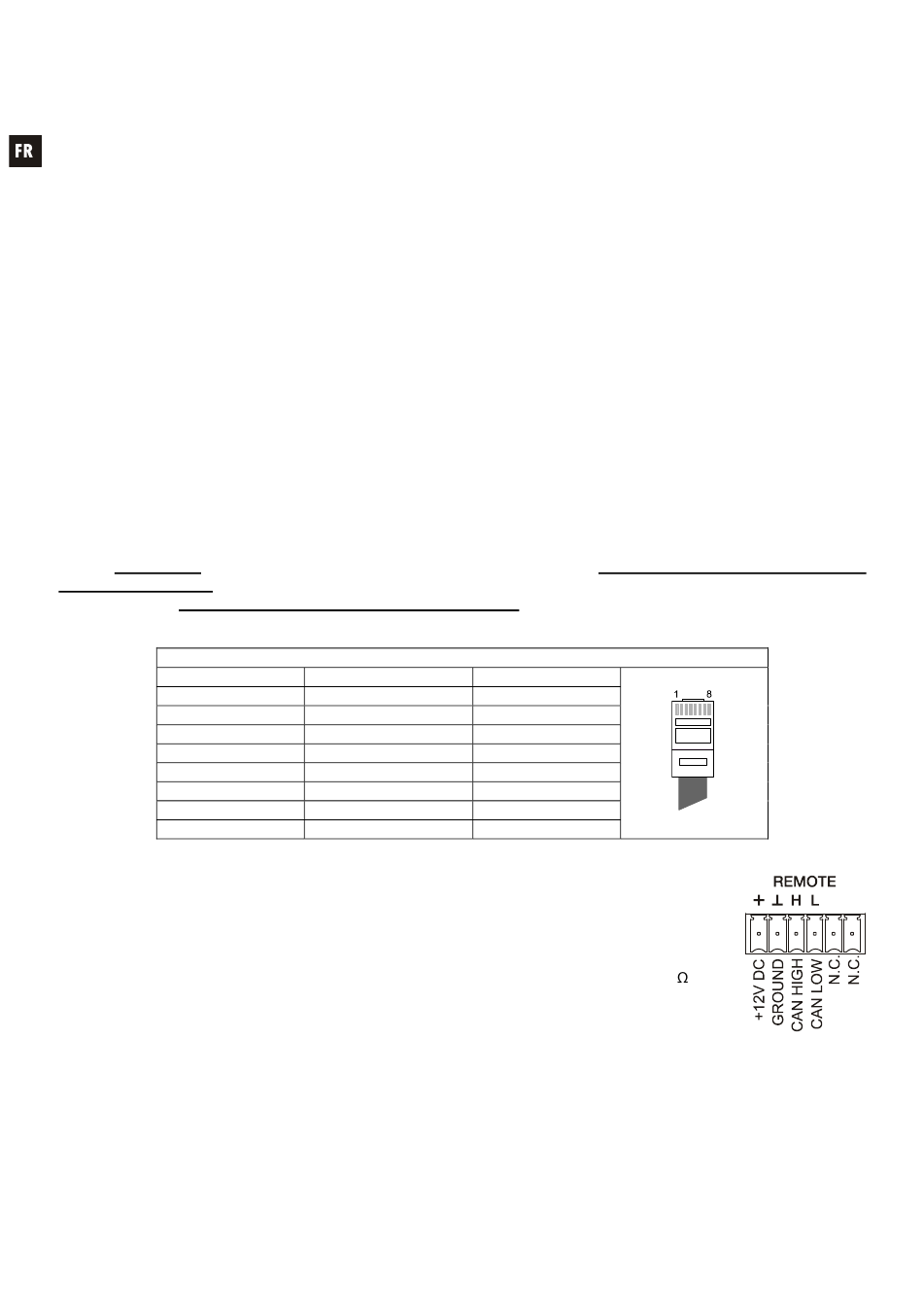

CABLAGE DU CONNECTEUR RJ-45 "CROSSOVER"
COULEUR
BLANC/ORANGE
ORANGE
BLANC/VERT
BLEU
BLANC/BLEU
VERT
BLANC/MARRON
MARRON
RJ-45 (2)
BROCHE 3
BROCHE 6
BROCHE 1
BROCHE 7
BROCHE 8
BROCHE 2
BROCHE 4
BROCHE 5
entre
