9.2 Démonter la paroi arrière du Montreal H
La description suivante ne s'applique qu'au
Montreal H. Les habillages latéraux peuvent
également être démontés avec la paroi
arrière montée.
1. Desserrer les 8 vis (Fig. 15), puis soulever et reti-
rer les deux tôles d'habillage.

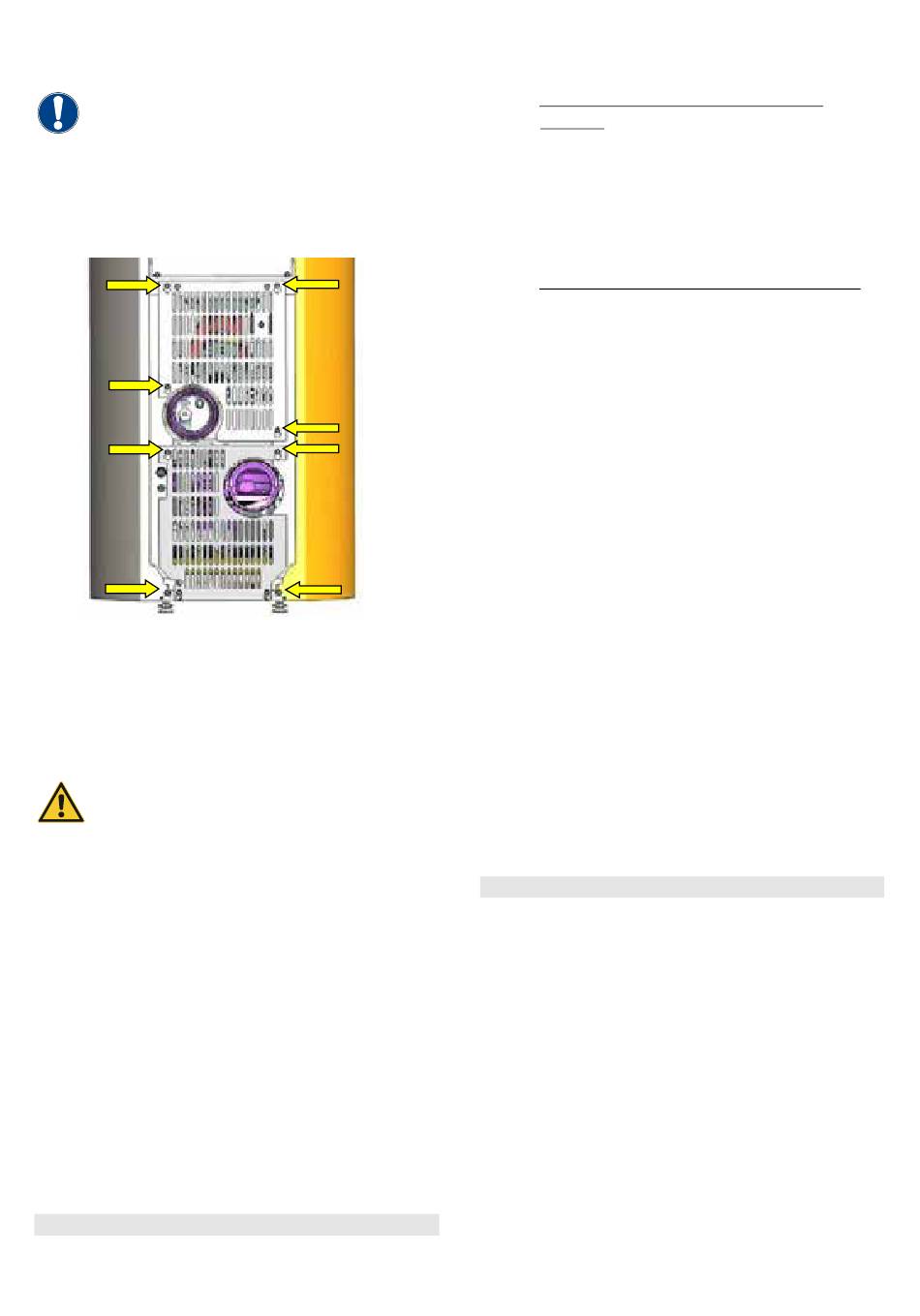

Fig. 15 : retirer l'habillage (face arrière) du Montreal H
10 Installation du poêle
10.1 Mise en place du poêle
Veuillez prendre en considération les dispositions anti-
incendie stipulées dans le chapitre 12.
Le poêle doit être installé sur un support suffisamment
solide et ininflammable. Il est impératif, après l'installa-
tion, de préserver un espace vide d'au moins 20 cm à l'ar-
rière et sur le côté du poêle permettant les interventions
de montage.
Ajustez les pieds du poêle sur le site d'installation à en
respectant une distance entre le bord inférieur de l'habil-
lage et le sol de 25 mm de sorte à permettre une circula-
tion suffisante de l'air de convection du dessous / de la
partie latérale inférieure, voir Fig. 3 à la page 12.
10.2 Raccordement et prescription
10.2.1 Air de combustion
Une amenée d'air frais de combustion est indispensable pour
le bon fonctionnement du poêle à granulés.
Plusieurs solutions sont possibles, à savoir :
-
Prise d'air extérieur en raccordement « Non
étanche »
L'appareil ne peut pas prélever l'air de combustion
sur l'extérieur. L'air transitera par l'appareil au tra-
vers d'une entrée d'air non obturable dont la grille
devra être placée, dans la mesure du possible face
aux vents dominant. Cette dernière, d'une section
minimum de 50 cm², devra déboucher dans la pièce
ou se trouve le poêle.
-
Prise d'air extérieur en raccordement « Etanche »
Les poêles Canada sont étanches et raccordable sur
l'extérieur. Ils sont compatible pour une installation
dans des bâtiments de type BBC et conforme à la RT
2012.
La prise d'air directe pour un raccordement à
l'appareil, de diamètre 100mm, prélève l'air à
l'extérieur de l'habitation indépendamment de tous
systèmes de ventilation (hotte de cuisine aspirante,
VMC, pompes à chaleur, etc.).
Le conduit d'amenée d'air doit déboucher à
l'extérieur ou dans un espace ventilé dans la mesure
du possible face aux vents dominant. Dans le cas
d'un vide sanitaire, celui-ci doit comporter au moins
d'une ou plusieurs grille d'aération dont la surface
(en cm²) doit être égale à 5 fois la surface du vide
sanitaire (en m²).
Le raccordement d'air extérieur de combustion avec
conduit raccordé à l'extérieur ou dans un espace
ventilé se réalisera avec :
Conduit
gueur avec 3 coudes,
Conduit
gueur avec 2 coudes.
Le raccordement d'air extérieur à un conduit concentrique se
fera avec un raccord ø 100 / 60mm sur la buse d'air et au
travers d'une gaine flexible spécifique de ø 60 mm sur le
raccord d'air du conduit concentrique.
10.2.2 Raccordement de l'évacuation des fumées
La mise en œuvre du système d'évacuation des produits de la
combustion sera:
-
Traditionnelle selon NF DTU 24.1 et arrêté du
22/10/69,
-
Non traditionnelle (position du débouché des fu-
mées ou utilisation d'un conduit concentrique).
En cas de raccordement étanche non conforme à l'arrêté du
22/10/69, il faudra suivre les prescriptions des avis tech-
niques ou DTA des différents systèmes.
En outre, les préconisations d'installations en configuration
étanche (en Zone 2 et 3) sont basées sur les recommanda-
tions du laboratoire officiel CERIC à Granzay Gript , suite à
des essais de couplage sur un conduit concentrique étanche
du type PGI.
Prescriptions minimales :
-
Tenue à la température : T 300
page | 16
ø
100 mm / Maximum 4 mètres de lon-
ø
100 mm/ Maximum 5 mètres de lon-
