6.1 Tête de lampe et adaptateurs
La lumière néon et la lumière halogène sont toutes deux émises par la fenêtre du diffuseur située sur la surface
supérieure de la tête de lampe. Des trous filetés ¼-20 et 8-32 sont prévus sur les côtés de la tête de lampe pour un
montage pratique sur colonne, si nécessaire. Quatre trous filetés 4-40 entourent la fenêtre du diffuseur pour la
fixation d'adaptateurs d'interface optionnels.
Les adaptateurs d'interface disponibles sont énumérés dans le tableau ci-dessous.
Description
Adaptateur de fibre FC
Adaptateur d'objectif sans contact (optiques NCO-0.4 et NCO-0.5)
Adaptateur d'optique à immersion (IO) 1,25 cm (0.5 in) (également utilisé pour les
sondes Rxn-40 et Rxn-41)
Optique 6 mm
Adaptateur de sonde Rxn-20
Adaptateur IO 0,635 cm (0.25 in)
Adaptateur d'immersion bIO
La tête de lampe se fixe à une optique NCO–0.4 d'Endress+Hauser avec l'adaptateur NCO-0.4/NCO-0.5 standard.
L'adaptateur d'optique d'immersion est utilisé avec les IO 1,25 cm (0.5 in) standard, les sondes Rxn-40 et les sondes
Rxn-41.
14

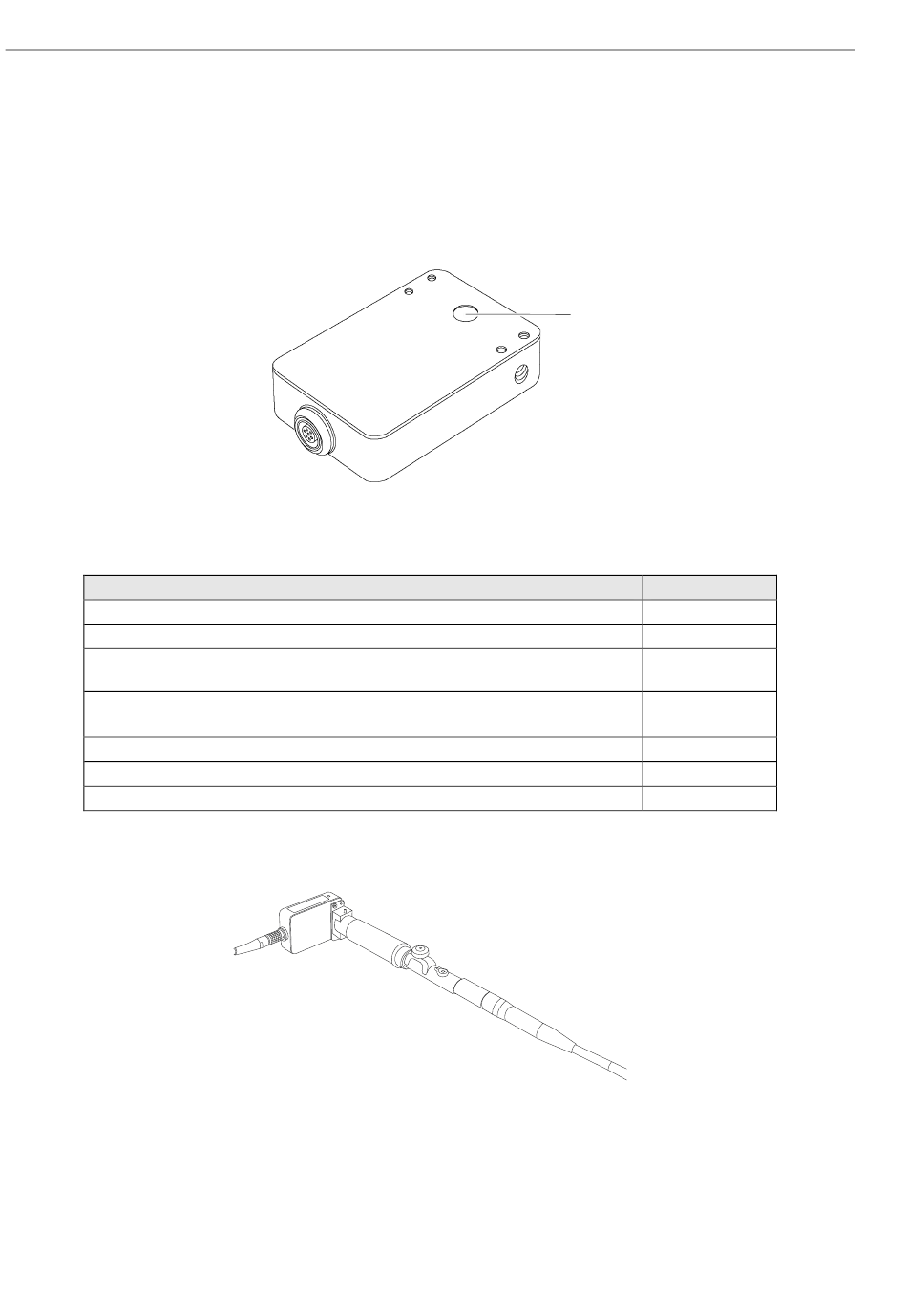

Figure 4 : Tête de lampe – Fenêtre du diffuseur (1)
Figure 5 : Tête de lampe sur un objectif de microscope 10x
Accessoire d'étalonnage Raman
1
A0048902
Référence
70187579
70188144
70187580
70193240
KOR20-AAAD
70187749
70187716
70187785
A0055591
