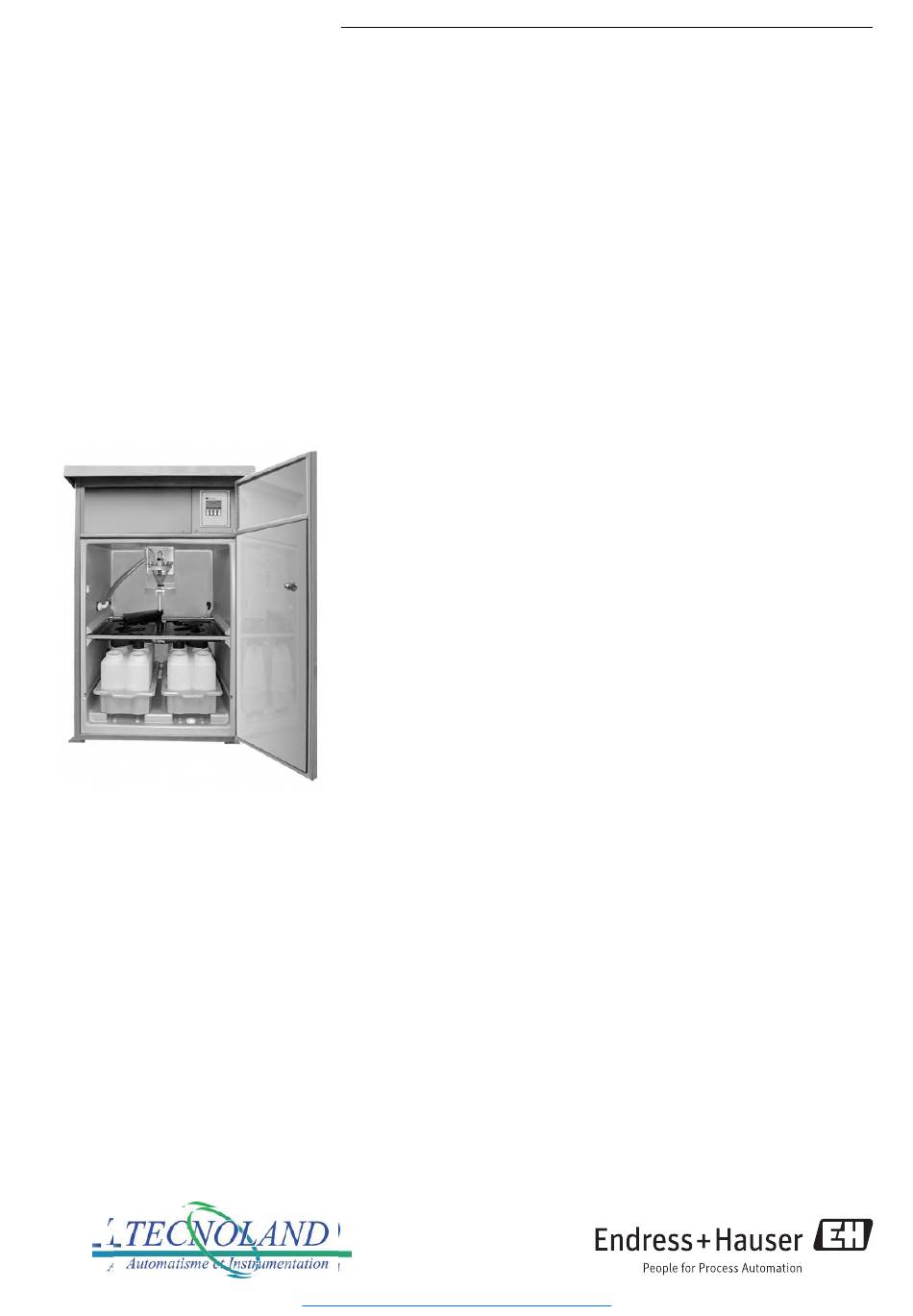

TI01149C/07/FR/01.14
71263410
Products
Information technique

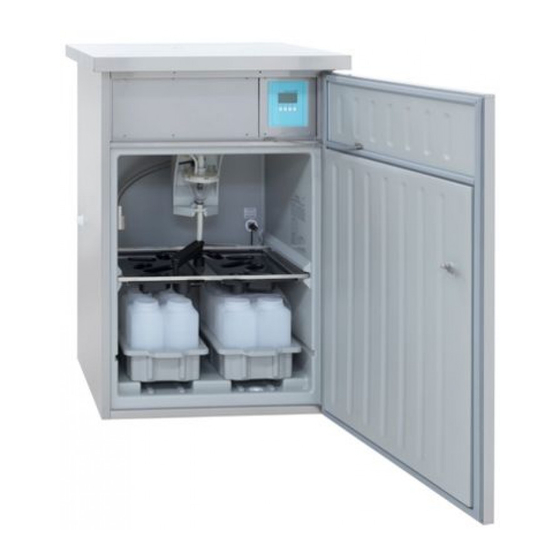

ASP Station 2000 RPS20B
Préleveur d' é chantillons en poste fixe pour le
prélèvement entièrement automatique, la
répartition définie et la conservation thermostatée
de produits liquides
Domaines d'application
Stations d' é puration communales et industrielles
• Autosurveillance
• Contrôle du rendement, détermination des rendements épuratoires
• Enregistrement de séquences
• Surveillance de process
• Surveillance des déversements indirects
• Surveillance du réseau d' e aux usées
Laboratoires et services des eaux :
• Hydrologie et alimentation en eau potable, par ex. surveillance des bassins de
retenue
• Surveillance des déversements directs ou indirects
Surveillance de produits liquides dans des process industriels
Principaux avantages
Robuste et fiable
• Armoire en inox avec isolation expansée pour une conservation sûre des
échantillons
• Compartiment d' é chantillonnage avec coque interne sans soudure et évaporateur
surmoulé - ni gel ni corrosion des éléments réfrigérants
Simple et convivial
• Configuration par menus déroulants avec "quick setup", pour une mise en service
rapide
• Toutes les pièces en contact avec le produit peuvent être démontées facilement et
sans outil pour le nettoyage et la maintenance
• Bacs à flacons séparés avec poignées pour faciliter le transport des échantillons
Flexible et communicatif
• Programmation rapide, adaptée à la pratique
• Enregistrement intégré des statistiques d' é chantillonnage
Devis sous 24h à info@tecnoland.fr
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser ASP Station 2000 RPS20B

Sommaire des Matières pour Endress+Hauser ASP Station 2000 RPS20B

  • Page 1 Products Solutions Services TI01149C/07/FR/01.14 71263410 Information technique ASP Station 2000 RPS20B Préleveur d' é chantillons en poste fixe pour le prélèvement entièrement automatique, la répartition définie et la conservation thermostatée de produits liquides Domaines d'application Stations d' é puration communales et industrielles •...

  • Page 2: Table Des Matières

    Marquage  ....... Préleveur ASP Station 2000 RPS20B ....3 Fonctionnement .

  • Page 3: Principe De Fonctionnement Et Construction Du

    Préleveur ASP Station 2000 Une unité de prélèvement complète comprend : RPS20B ASP Station 2000 RPS20B pour canaux ouverts, selon la version avec : • Transmetteur avec affichage et touches programmables • Pompe à membrane pour le prélèvement d' é chantillon •...

  • Page 4: Fonctionnement

    ASP Station 2000 RPS20B Fonctionnement Le prélèvement se déroule en quatre étapes : A0022647 Soufflage  La pompe à membrane nettoie le système de dosage et le tuyau d' a spiration par soufflage d' a ir comprimé. Aspiration  L' " air manager" (commutateur pneumatique) inverse le sens de l' a ir de la pompe à...

  • Page 5: Système De Dosage

    ASP Station 2000 RPS20B Système de dosage Le liquide à échantillonner est prélevé de façon discontinue selon le principe du vide. Le système d' a spiration de l' A SP Station 2000 RPS20B comprend : • Pompe à membrane à vide •...

  • Page 6: Répartition Des Échantillons

    ASP Station 2000 RPS20B Répartition des échantillons Le liquide prélevé est réparti dans les différents flacons par un bras de répartition (Pos. A). Outre les bidons collecteurs de 30 l et 60 l, il existe différentes répartitions de flacons. Le remplacement ou le changement de répartition peut se faire facilement sans outil.

  • Page 7: Architecture D'appareil

    ASP Station 2000 RPS20B Architecture d'appareil Schéma de principe Relay 1 Relay 2 Relay 3 Power A0022659 Entrée analogique Entrée numérique Sortie relais X1-6 Borniers Alimentation électrique Tension d'alimentation 230 V AC ±10 %, 50/60 Hz AVIS L'appareil n'a pas d'interrupteur secteur.

  • Page 8: Performances

    ASP Station 2000 RPS20B Performances Précision de dosage 4 % du volume réglé Reproductibilité • Proportionnel à la quantité Types de prélèvement • Proportionnel au temps Volume dosé 20 ... 200 ml (0,68 ... 6,8 fl.oz.) Longueur de tuyau max. 30 m (98 ft) Vitesse d'aspiration >...

  • Page 9: Conseils De Montage

    ASP Station 2000 RPS20B Conseils de montage A0022681 Correct  Le tuyau d' a spiration doit être posé de manière à toujours remonter du point de prélèvement vers le préleveur. Incorrect  Le préleveur ne doit pas être installé dans un endroit où il est exposé à des gaz agressifs.

  • Page 10: Process

    ASP Station 2000 RPS20B Process Température de process 2 ... 50 °C (36 ... 120 °F) sans pression Pression de process Construction mécanique Construction, dimensions 880 (34.7) 100 (3.94) 735 28.9) 185 (7.28) 854 (33.6) 123 (4.84) 442 (17.4) 880 (34.7) A0022685 ...

  • Page 11: Poids

    ASP Station 2000 RPS20B 880 (34.7) 100 (3.94) 735 28.9) 185 (7.28) 800 (31.5) 854 (33.6) 442 (17.4) 880 (34.7) 622 (24.5) A0022686  6 Armoire standard avec socle en mm (inch) Poids env. 110 kg (242 lbs) Matériaux Sans contact avec le produit Boîtier de l' a rmoire...

  • Page 12: Opérabilité

    ASP Station 2000 RPS20B Système pneumatique Tuyaux Silicone Boîtier de l' a ir manager Joint de l' a ir manager Silicone Tête de la pompe à vide Aluminium, anodisé Membrane de la pompe à vide EPDM Opérabilité Eléments d'affichage Affichage à cristaux liquides : éclairé, 128 x 64 dot, 32 caractères, 8 lignes Configuration par menus déroulants via quatre touches de commande sur l' a ppareil.

  • Page 13: Informations À Fournir À La Commande

    Livraison Contenu de la livraison : • ASP Station 2000 RPS20B avec – la configuration de flacons commandée – le hardware en option • Raccord pour le tuyau d' a spiration •...

  • Page 14: Accessoires

    ASP Station 2000 RPS20B Accessoires Référence Bac à flacons + flacons + couvercle 71251004 Kit RPS20B : bac à flacons + 12 x 1 l (0,26 US gal.) PE + couvercle 71251023 Kit RPS20B : bac à flacons + 12 x 1 l (0,26 US gal.) verre + couvercle 71251025 Kit RPS20B : bac à...
  • Page 15 ASP Station 2000 RPS20B Référence Kits de transformation 71251045 Kit RPS20B : chambre de passage V2A, 304, sans socle, avec plaque de base 71251046 Kit RPS20B : chambre de passage V4A, 316, sans socle, avec plaque de base 71119408 Chambre de passage échantillon...
