Section 1 : Montage et configuration
Essieu standard et béquille
de stationnement
Consulter la Figure 1-8 :
1.
Fixer l'essieu standard (n
moyen de trois vis d'assemblage à tête hexagonale GR5
de 1 po – 8 x 4 1/2 po (n
o
naux à embase (n
3). Visser les contre-écrous sans les
serrer.
2.
Fixer les deux extrémités du vérin de levage hydraulique
o
(n
6) aux oreilles de levage supérieures et inférieures
au moyen d'axes de chape de 1 po (n
l'extrémité de base du vérin est placée au-dessus de l'extré-
mité de la tige, comme illustré.
3.
Fixer les axes de chape au moyen de goupilles fendues
o
de 3/16 x 1 3/4 po (n
5). Plier un ou les deux pieds des
goupilles fendues afin de retenir les goupilles fendues.
4.
Acheminer les tuyaux hydrauliques (n
la boucle de tuyau à ressort « B » et le support « A ».
2 août 2024
Table des matières
o
1) aux chapes de versoir au
o
2) et de contre-écrous hexago-
o
4). S'assurer que
os
9 et 10) dans
Montage de l'essieu standard
5.
Fixer les raccords rapides fournis par le client (n
aux tuyaux hydrauliques (n
6.
Au besoin, desserrer les raccords coudés à 90 degrés (n
sur le vérin hydraulique (n
les faire correspondre et resserrer.
7.
Fixer la béquille de stationnement (n
flèche d'attelage à l'aide d'une goupille d'attelage de dé-
o
tente (n
12). S'assurer que la cheville d'arrêt est complète-
ment insérée dans la béquille de stationnement

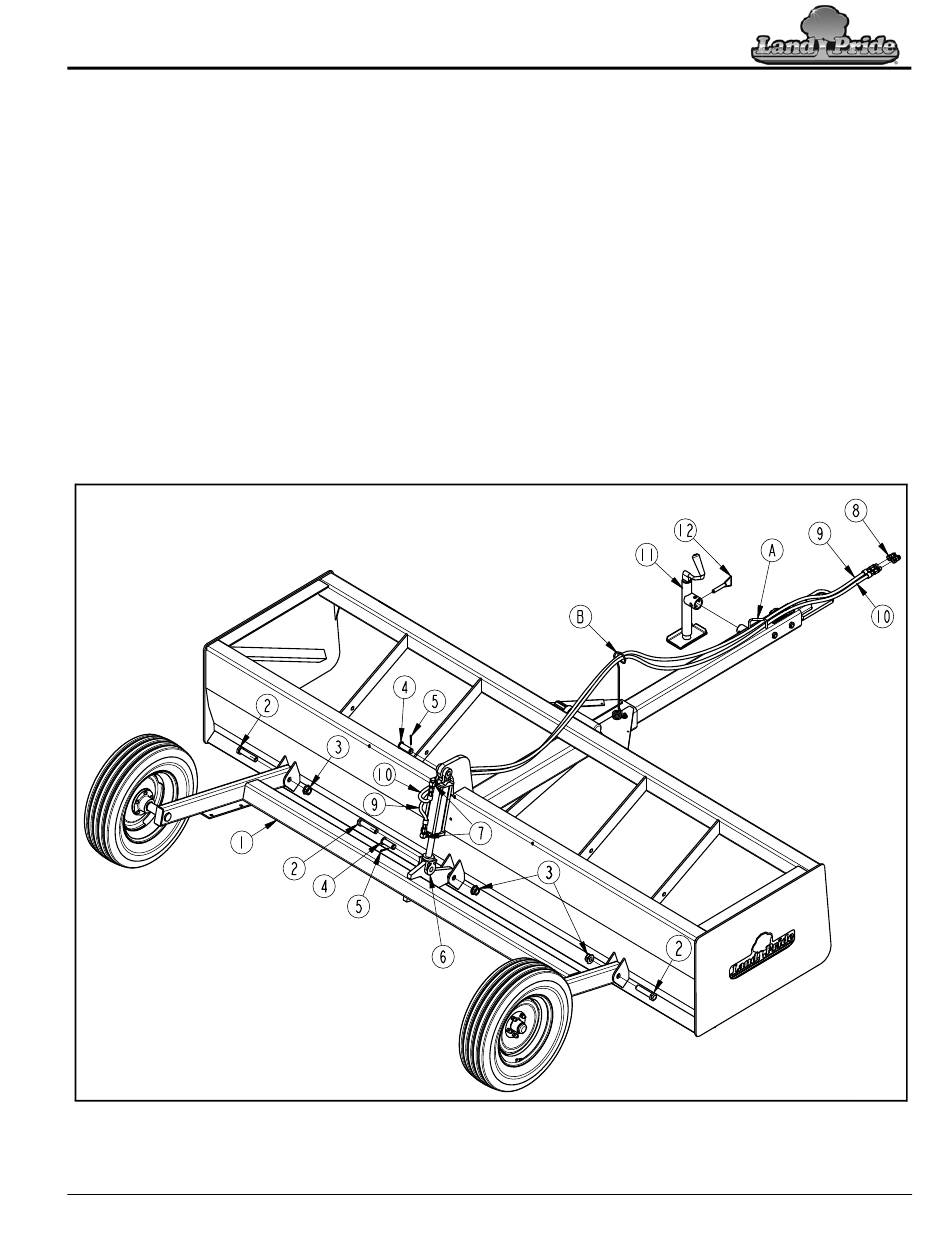

Figure 1-8
Racleuses tractées BB4596, BB4510 et BB4512 306-096M-FRC
o
8)
os
9 et 10) et serrer.
o
6). Faire tourner les coudes pour
o
11) à l'embase sur la
27987
o
7)
13
