2.2 Montage de la manivelle
4
1
Attention! Risque d'accident!
Fermer l'interrupteur principal!
Montez et démontez la manivelle uniquement, lorsque
l'automate à arrêts est mis hors tension.
Règle

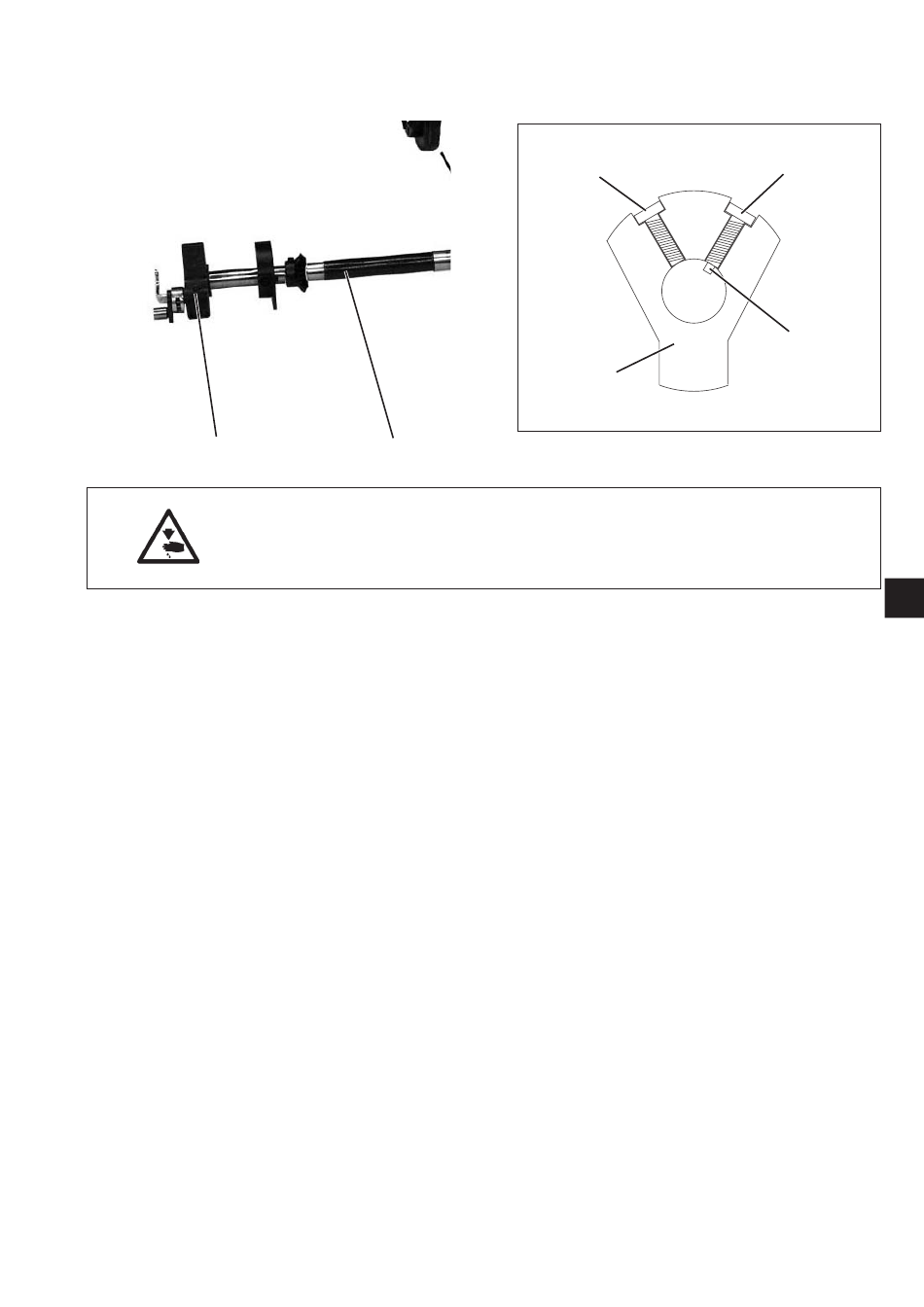

La manivelle (4) doit être montée sur l'arbre principal (1) de manière
à ce que le pivot (3) de la vis (2) parvient dans le trou de l'arbre
principal (1).
La vis (2) est la première vis qui se trouve dans le sens de rotation.
Montage
–
Poser la manivelle (4) sur l'arbre principal (1).
–
Tourner la manivelle (4) afin que son premier trou dans le sens de
rotation puisse être sur le trou de l'arbre principal (1).
Insérer la vis (2) munie d'un pivot (3) et serrer la vis.
–
Mettre la vis (5) et serrer également.
5
4
2
3
3
5
