9. Configurations en parallèle
Ce chapitre explique comment installer et configurer un onduleur vers un système de mise en
parallèle.
Avertissement :
La distorsion du courant harmonique d'entrée sera supérieure à 3 % et inférieure à 4,5 %
⚫
dans le système de rack parallèle.
Vous devez commander le câble parallèle pour ce type d'application. Le câble parallèle est
⚫
nécessaire pour l'installation et le fonctionnement.
Si vous souhaitez installer l'onduleur sur un système de rack parallèle par vous-même,
⚫
l'installation doit se faire sous la supervision d'ingénieurs ou de personnel de service
autorisés.
La capacité de puissance du rack parallèle sera de 90 % de la charge nominale
⚫
Un maximum de 10 modules de puissance peuvent être connectés en parallèle, soit un
⚫
maximum de 300 kVA par système de rack simple
9.1 Câblage des entrées et des sorties
1. Lorsque vous installez des onduleurs en parallèle, les câbles d'entrée (R, S, T, N) d'un
onduleur doivent être de la même longueur que ceux de l'autre onduleur. De la même
manière, les câbles de sortie (R, S, T, N) d'un onduleur doivent être de la même longueur que
ceux de l'autre onduleur. Les câbles d'entrée et de sortie des deux onduleurs doivent être de
la même longueur, sinon la charge de sortie recevra un courant instable.
2. Voir le chapitre 3. « Installation » concernant le câblage d'entrée et de sortie et les méthodes
de câblage de la batterie.
Entrée de la
charge

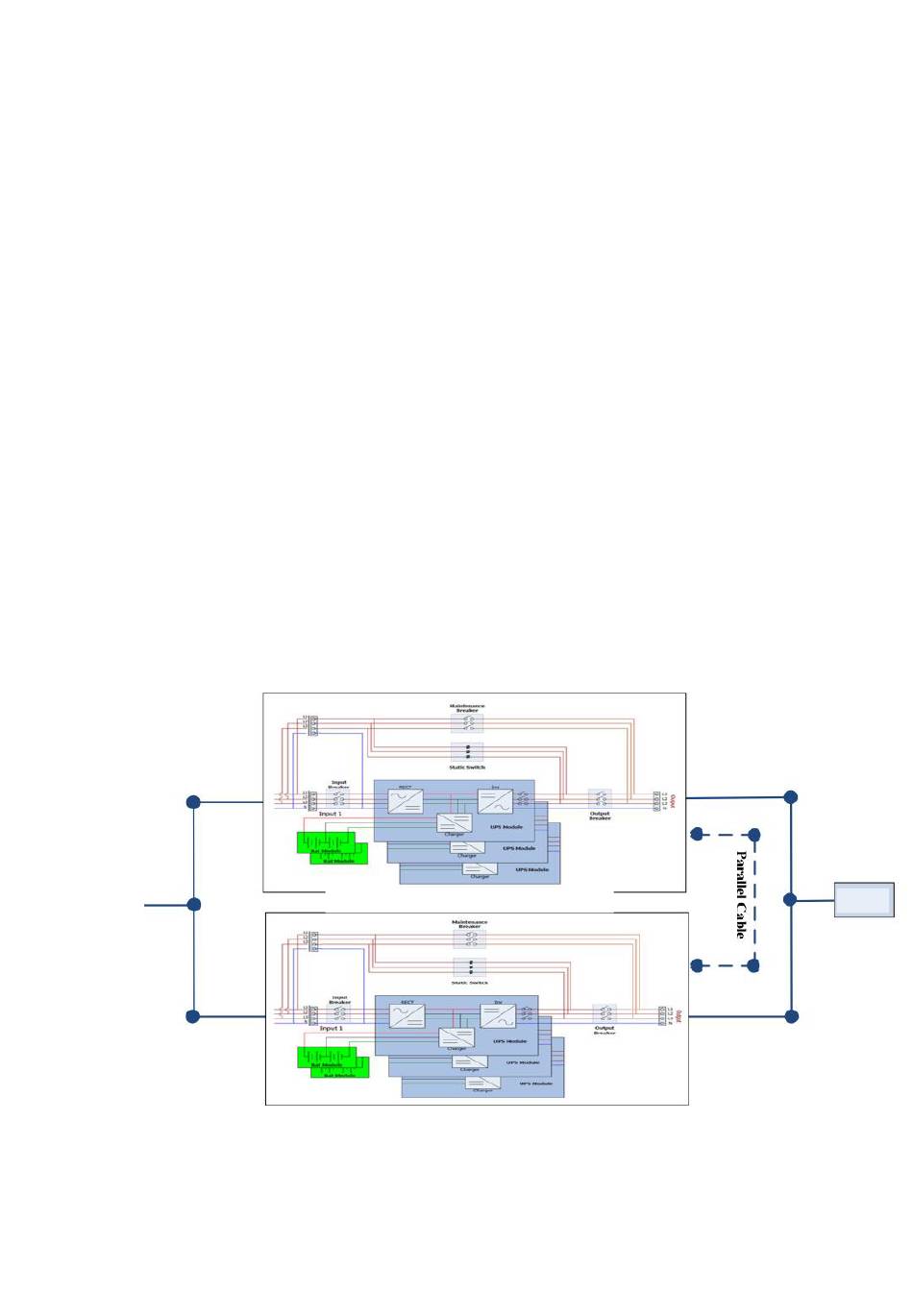

Figure 9-1 : câblage du système en parallèle avec trois disjoncteurs
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 05 24 AA 59 202 04
Figure 9-1 : câblage du système en parallèle
Rack 1 de l'onduleur
Rack 2 de l'onduleur
Charge
99
