Étape 4 :
Fermez le disjoncteur principal (Q1)
comme indiqué ci-dessous.
Step 1:

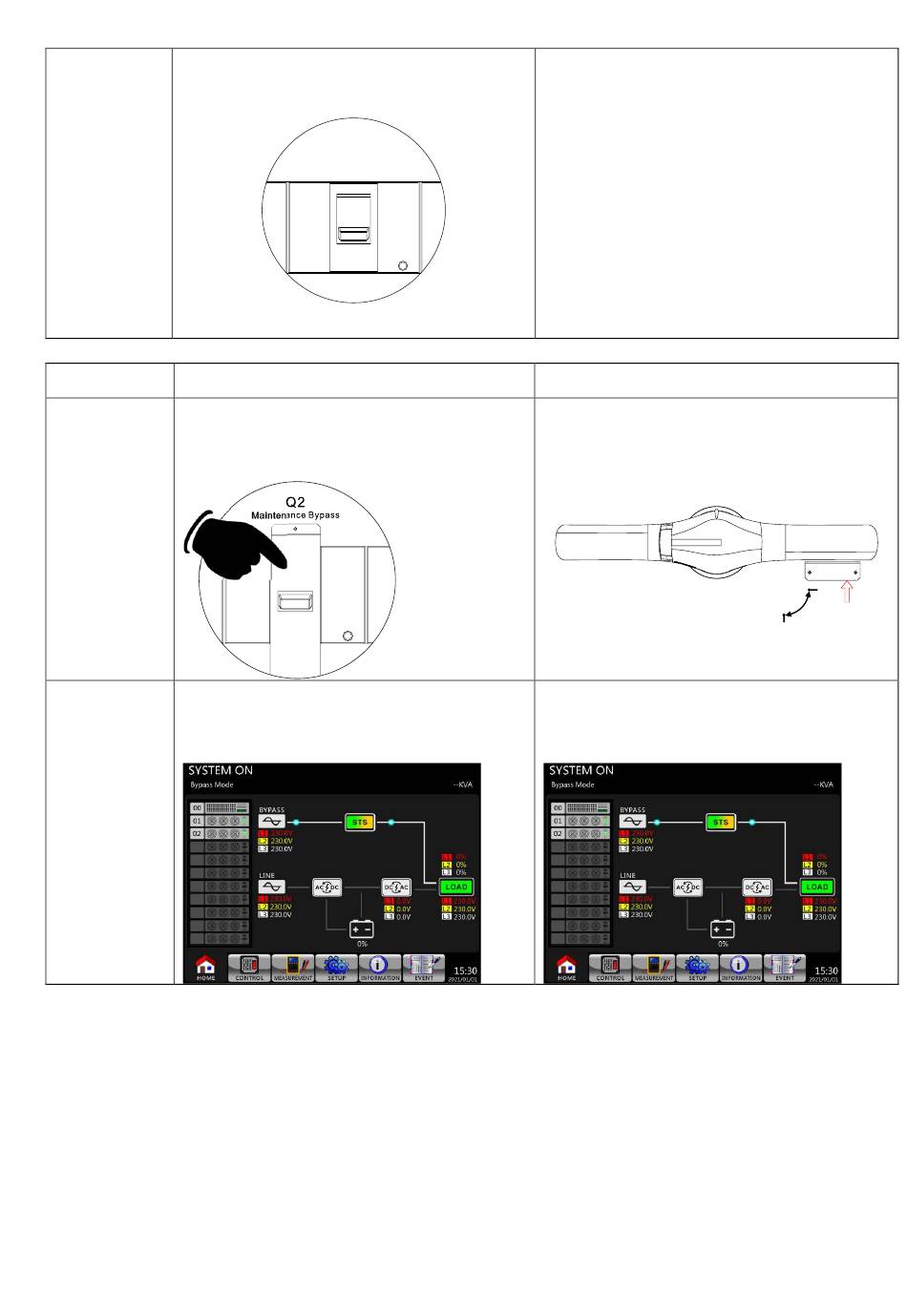

Retirez la plaque de verrouillage
mécanique du disjoncteur de
dérivation de maintenance.
Step 2
Assurez-vous que l'onduleur
fonctionne en mode Bypass comme
indiqué ci-dessous.
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 05 24 AA 59 202 04
Q1
Main
I
ON
0
OFF
300 KVA(deux interrupteurs)
Il est possible de remplacer le module
STS et le module de puissance.
600 KVA
Retirez la plaque de verrouillage
mécanique de l'interrupteur de
dérivation de maintenance
Assurez-vous que l'onduleur fonctionne
en mode Bypass comme indiqué ci-
dessous.
O FF
Maintena nce Bypass
ON
46
