3.2.3 Mode batterie
L'onduleur passe automatiquement en mode batterie en cas de panne du réseau électrique.
Aucune interruption ne se produit dans l'alimentation de la charge critique à la suite de cette
panne.
En mode batterie, le redresseur est alimenté par la batterie et fournit une alimentation continue
au convertisseur DC-AC. Le convertisseur DC-AC filtre l'alimentation continue et la convertit en
alimentation AC stable et de qualité pour la charge.
Bypass
Secteur
Disjoncteur d'entrée
Q1
Bypass
Secteur
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 05 24 AA 59 202 04
Disjoncteur de maintenance
Q2
STS (système de transfert statique)
Redresseur
Disjoncteur de batterie
STS (système de transfert statique)
Onduleur
Redresseur
Coupe-circuit de batterie

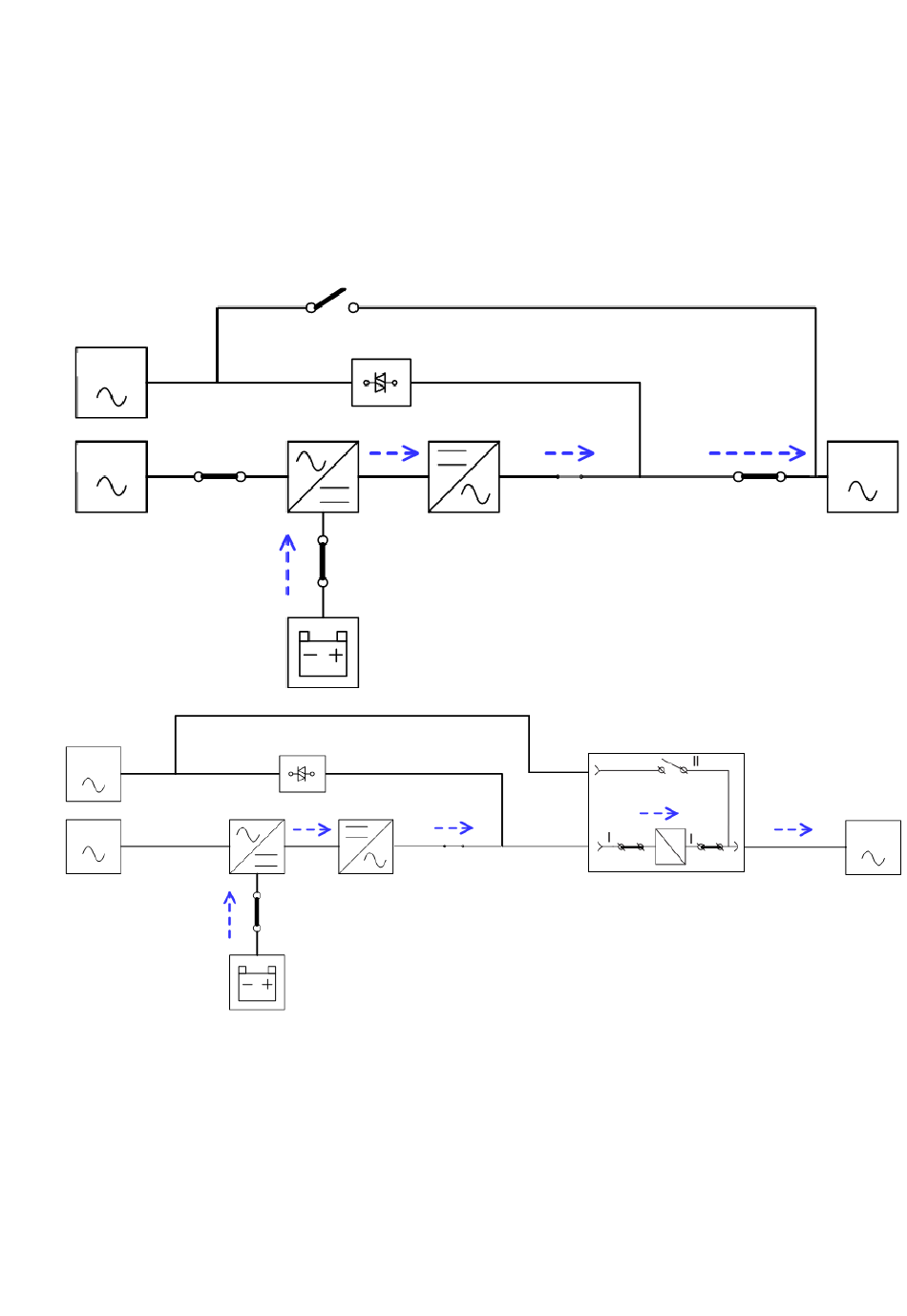

Figure 3-5 : Schéma en mode batterie
Onduleur
Relais de convertisseur
DC-AC
Relais de convertisseur
DC-AC
Disjoncteur de sortie Q3
Disjoncteur de maintenance
Charge
Charge
35
