2.7.2 Borniers de câblage
Ouvrez les panneaux arrières de l'onduleur et vous trouverez les borniers de câblage. Pour le
câblage, veuillez vous reporter à la figure 2-13.
N°
Élément
Bloc de sortie
Bloc d'entrée de
bypass
Bloc d'entrée secteur
Pour la mise à la terre
de l'onduleur
Bloc d'entrée de
batterie
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 05 24 AA 59 202 04

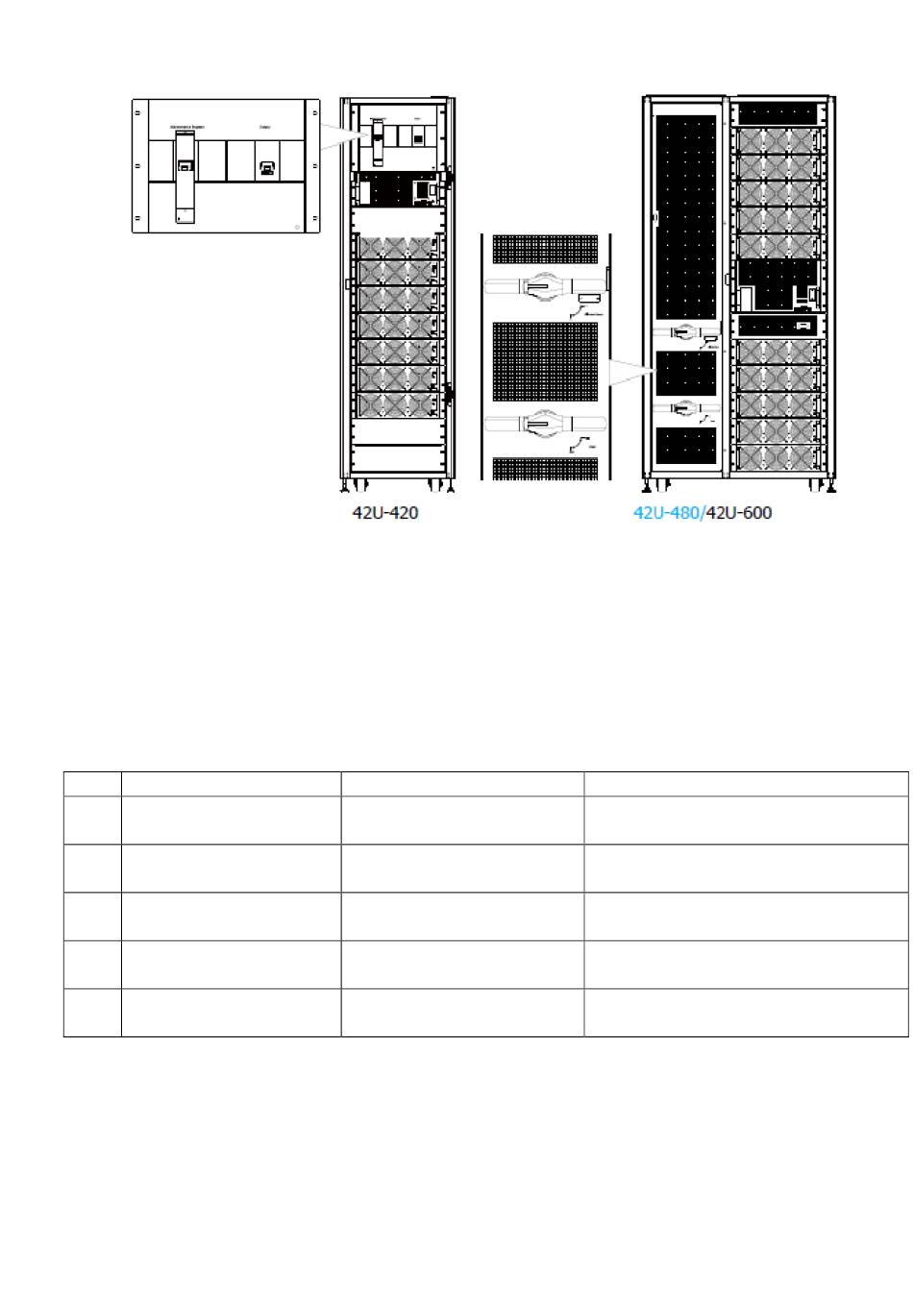

Figure 2-11 : disjoncteurs en façade
Fonction
Connecte les charges
critiques
Connecte la source AC de
bypass
Connecte la source AC
secteur
Pour la mise à la terre de
l'onduleur
Connecte une armoire de
batteries externes
Description
Comprend les bornes R, S, T et N
(neutre).
Comprend les bornes R, S, T et N
(neutre).
Comprend les bornes R, S, T et N
(neutre).
Comprend une borne de mise à la
terre.
Comprend les bornes positive (+),
négative (-) et neutre (N).
17
