Wilo Stratos GIGA2.0-I Notice De Montage Et De Mise En Service page 91

...
Régler le mode de régulation
►
Assistant de réglage
Actuellement : Radiateur - pression
différentielle...
Consigne de HMT (Δp-v)
Actuellement : 6,0 m
No-Flow Stop
Actuellement : Désactivé
Q-Limit Max
Etat : Désactivé

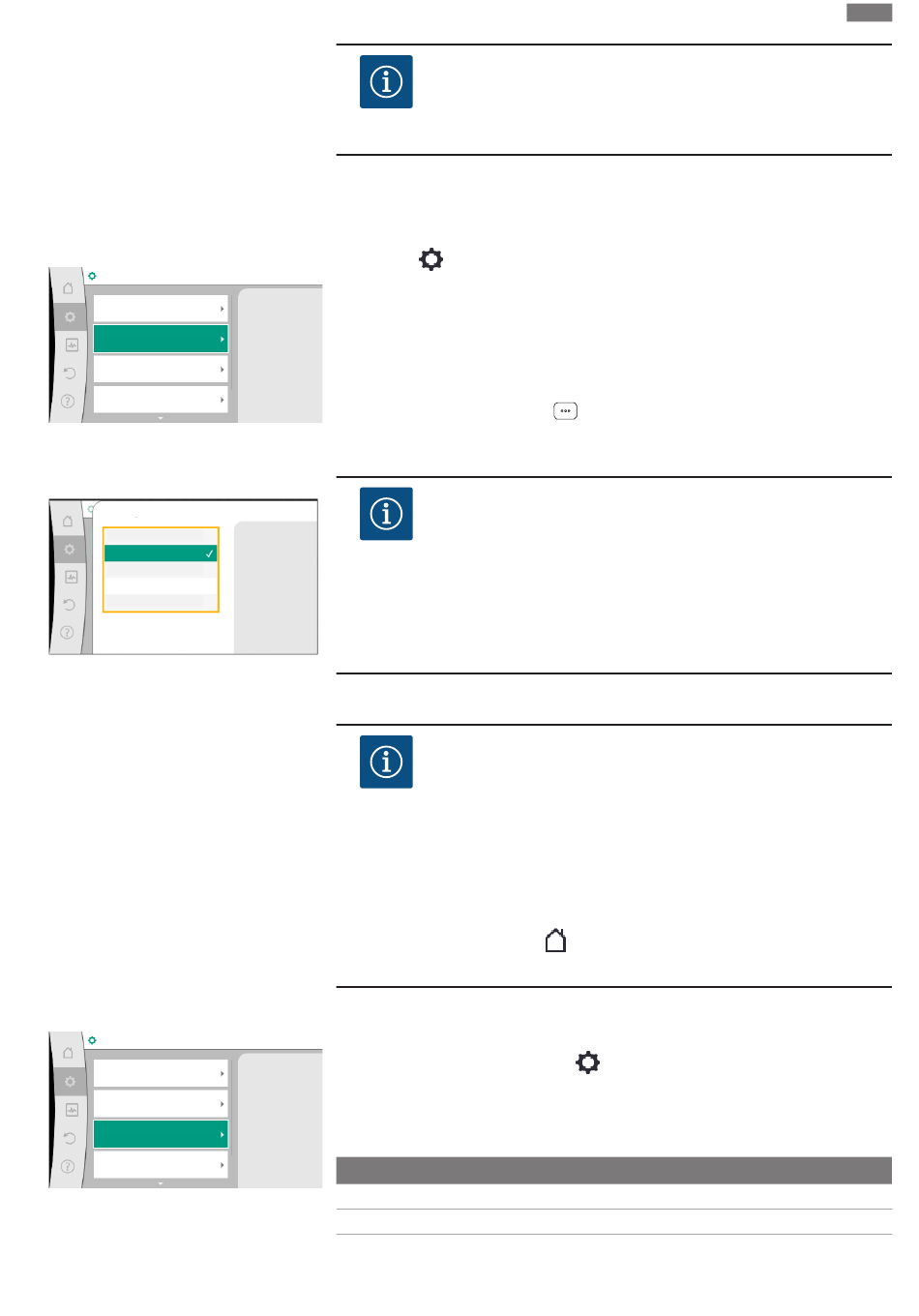

Fig. 71: Éditeur de valeur de consigne
Source de la valeur de consigne
Qu
Entrée analogique 1
Entrée analogique 2
Entrée analogique 3
Entrée analogique 4
Module CIF
Fig. 72: Source de la valeur de consigne
...
Régler le mode de régulation
►
Assistant de réglage
Actuellement : Radiateur - pression
différentielle...
Consigne de HMT (Δp-v)
Actuellement : 6,0 m
Source de valeur de consigne externe
Entrée analogique 2
Q-Limit Max
Etat : Désactivé
Fig. 73: Source de valeur de consigne externe
Notice de montage et de mise en service • Wilo-Stratos GIGA2.0-I/-D/-B • Ed.01/2024-08
L'utilisation d'un signal externe comme source de valeur de consigne sur l'entrée analogique
nécessite le couplage de la valeur de consigne au signal analogique :
Dans le menu
1. « Régler le mode de régulation ».
Réglage de la valeur
de consigne de hauteur
manométrique H L'éditeur de valeur de consigne indique, en fonction du mode de régulation choisi, la va-
pour le mode de régulation Δp-v
leur de consigne paramétrée (consigne de hauteur manométrique Δp-v, valeur de
consigne de température T-c, etc.).
2. Sélectionner l'éditeur de valeur de consigne et confirmer en appuyant sur le bouton de
commande.
3. Appuyer sur la touche contexte
terne ».
Sélection des sources de valeur de consigne possibles :
La valeur de consigne provient
de l'entrée analogique (AI2)
Après avoir sélectionné l'une des sources externes, le menu « Source de valeur de consigne
externe » est disponible pour effectuer le paramétrage de la source externe.
Lier la valeur de
consigne à une
Pour ce faire, sélectionner dans le menu
source de consigne
externe et configurer
la source de valeur
de consigne.
1. « Régler le mode de régulation »
2. « Source de valeur de consigne externe »
Sélection possible :
Régler l'entrée pour la valeur de consigne externe
Sélectionner la source de la valeur de consigne
Régler la source de la valeur de consigne
AVIS
L'alimentation électrique 24 V CC est disponible uniquement lorsque l'en-
trée analogique AI1, AI2, AI3 ou AI4 a été configurée sur un type d'utilisa-
tion et un type de signal.
« Réglages », sélectionner
et sélectionner « Valeur de consigne de source ex-
AVIS
Lors qu'une entrée analogique est sélectionnée comme source de valeur
de consigne, mais que le type d'utilisation est « Non configuré » ou « En-
trée de la valeur réelle », la pompe affiche un avertissement de configura-
tion.
La valeur d'écart est enregistrée comme valeur de consigne.
Il est alors nécessaire de choisir une autre source ou de configurer la source
comme source de valeur de consigne.
AVIS
Après avoir sélectionné l'une des sources externes, la valeur de consigne
est couplée à cette source externe et ne peut plus être modifiée dans
l'éditeur de valeur de consigne ou sur l'écran d'accueil.
Ce couplage peut être annulé uniquement dans le menu contextuel de
l'éditeur de valeur de consigne (décrit précédemment) ou dans le menu
« Générateur de valeur de consigne ». La source de valeur de consigne doit
alors de nouveau être réglée sur « Valeur de consigne interne ».
Le couplage entre une source externe et une valeur de consigne est mar-
qué en bleu sur la écran d'accueil et dans l'éditeur de valeur de
consigne. La LED d'état est également bleue.
« Réglages » :
