CONSIGNES D'INSTALLATION

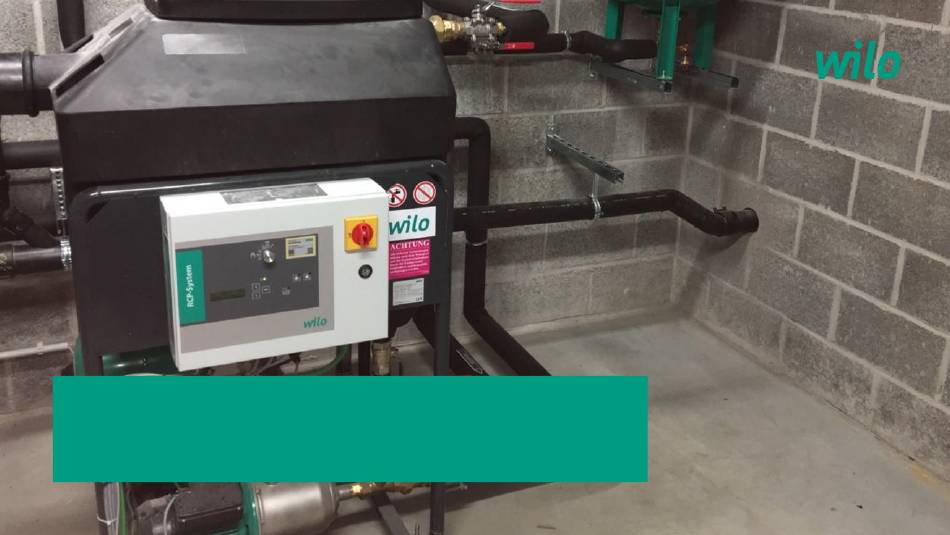

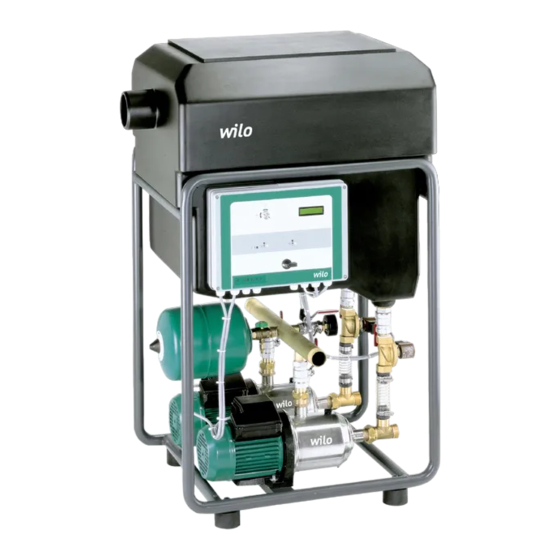

RAINSYSTEM AF 150

Publicité

loading

Manuels Connexes pour Wilo Rainsystem AF 150

Sommaire des Matières pour Wilo Rainsystem AF 150

  • Page 1 CONSIGNES D’INSTALLATION RAINSYSTEM AF 150...
  • Page 2 CONSIGNES D’INSTALLATION RAINSYSTEM AF 150 Le système de pompage d’eau de pluie se trouve plus haut que la citerne Le système de pompage d’eau de pluie est toujours utilisé avec un vase d’expansion Les filtres sont toujours placés du côté refoulement Prévoir tuyaux d’attente...
  • Page 3 CONSIGNES D’INSTALLATION RAINSYSTEM AF 150 L’alimentation en eau de la ville doit être isolée si le système d’eau de pluie se trouve dans une pièce chauffée. (prévention de la légionellose) Le trop-plein est relié au réseau d’égouts 60 cm 60 cm...

  • Page 4: Capteur De Niveau

    CONSIGNES D’INSTALLATION RAINSYSTEM AF 150 – CAPTEUR DE NIVEAU Assurez-vous que le câble du capteur est accessible depuis le trou d’homme Evitez les rallonges de câble ou les boîtes de distribution dans le puits. Si cela est inévitable, utilisez la boîte de jonction ventilée suivante:...

  • Page 5: Conduite D'aspiration

    CONSIGNES D’INSTALLATION RAINSYSTEM AF 150 – CONDUITE D’ASPIRATION Les accouplements doivent être étanches. Utilisez de préférence des raccords en laiton. Si vous utilisez des raccords PE dans le tuyau d’aspiration, vous devez fournir un joint supplémentaire REXUO Prévoir deux tuyaux d’aspiration flexibles et renforcé avec deux filtres d’aspiration à flotteur Réf.

  • Page 6: Vase D'expansion

    CONSIGNES D’INSTALLATION RAINSYSTEM AF 150 – VASE D’EXPANSION Prévoir un vase d’expansion d’au moins 100 l. Le vase d’expansion doit être équipé d’une vanne d’isolement et d’une vanne de vidange. 480 mm Réf. 2515525 – Vase d’expansion DE100 Réf 2926751 – Kit de raccordement AG 5/4’’...
  • Page 7 CONSIGNES D’INSTALLATION RAINSYSTEM AF 150 – POMPE DE CHARGE TC 40 Si la citerne d’eau de pluie se situe à plus de 20 m de distance, une pompe de charge peut être ajoutée. Accessoire, Réf. 2926829 – Accessoire AF 150 - ajout ESK1 + pompe de charge TS 40/10, contient les composants suivants: Coffret supplémentaire pour la pompe de charge...
  • Page 8 CONSIGNES D’INSTALLATION RAINSYSTEM AF 150 – POMPE DE CHARGE TWI Si le puits d’eau de pluie est à plus de 20 m, une pompe de charge avec tuyau d’aspiration flottant peut être ajoutée. Accessoire, Réf. 2926838 - Accessoire AF 150 - ajout ESK1 + TWI 5-SE 903 EM, est combiné avec un vase d’expansion de 200 l.

  • Page 9: Citerne Surélevée

    – CITERNE SURÉLEVÉE Si la citerne d’eau de pluie se situe plus haut que le système AF 150, il faut prévoir des adaptations du rainsystem AF 150. Accessoire, Réf. 2926830 – Accessoire AF 150 – sous le niveau de la citerne, contient les composants suivants: Vannes motorisées supplémentaires sur les conduits d’aspiration...
