6.0 schéma de câblage
schéma de câblage
6.1 branchement par câble
FR
Vous devez effectuer un branchement par câble avec cet appareil.
Cet appareil doit être raccordé électriquement et mis à la terre conformément auix codes locaux. En l'absence de
codes locaux, utilisez la version courante du Code Canadien de l'Électricité CSA C22.1 au Canada ou le National
Electrical Code ANSI/NFPA aux États-Unis.

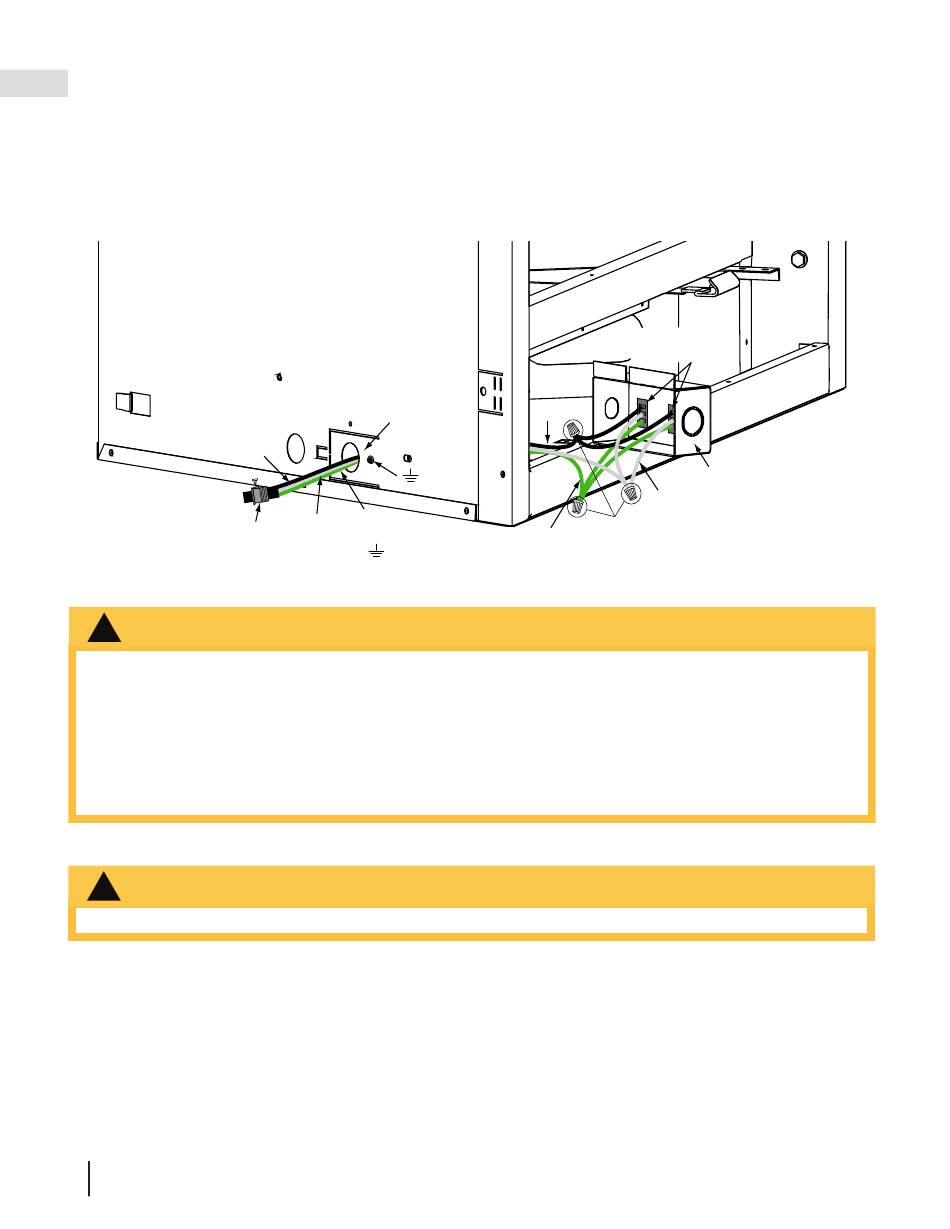

6.2 schéma de câblage du réceptacle
L1 (NOIR)
CONNECTEUR
6.3
câblage électronique
AVERTISSEMENT
!
•
N'utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un
technicien de service qualifi é pour inspecter l'appareil pour des dommages au circuit électrique.
•
Risque de chocs électriques ou d'explosion. Ne branchez pas le 110 V à la soupape ou à l'interrupteur mural
de l'appareil. Un branchement électrique incorrecte endommagera les contrôles.
•
Cet appareil doit être raccordé électriquement par un électricien qualifi é conformément aux codes locaux.
En l'absence de codes locaux, utilisez la version courante du Code Canadien de l'Électricité CSA22.1 ou le
National Electrical Code ANSI/NFPA NO. 70 aux États-Unis.
•
Allumez toujours la veilleuse, que ce soit pour la première fois ou lorsque l'approvisionnement en gaz est
épuisé, avec la porte vitrée ouverte ou retirée.
6.4
interrupteur mural optionnel
AVERTISSEMENT
!
•
Ne raccordez pas l'interrupteur mural ou la soupape de gaz à l'alimentation électrique de 110 volts.
Pour faciliter l'accès, un interrupteur mural optionnel peut être installé à un endroit pratique. Passez un fil millivolt à
deux brins (noyau solide) de la soupape à l'interrupteur mural. La longueur maximale dépend du calibre du fil:
Débrancher les fils existants des terminaux 1 et 3 (à partir de l'interrupteur ON/OFF) et remplacez-les par les fils de
l'interrupteur mural.
102
W415-4192 / --1 / 02.05.24
COUVERCLE
DU BOÎTIER
ÉLECTRIQUE
TERRE
L2
(VERRE)
(BLANC)
DE CÂBLE
DIAMÈTRE DU FIL
Calibre 14 (1,8mm)
Calibre 16 (1,5mm)
Calibre 18 (1,2mm)
(NOIR)
VIS
SERRE-FILS
TERRE
(VERRE)
LONGUEUR MAX.
100 pieds (30,5m)
60 pieds (18,3m)
40 pieds (12,2m)
RÉCEPTACLE À
TROIS BROCHES
BOÎTIER
ÉLECTRIQUE
(BLANC)
43.1
