Installer la carte VS20-VGA
3 Installez la carte VS20-VGA.
Pour obtenir de plus amples détails sur la connexion et la configuration de l'écran VGA
et/ou de la souris, consultez les pages 64 et 66 du Mode d'emploi du VS-2000 .
10

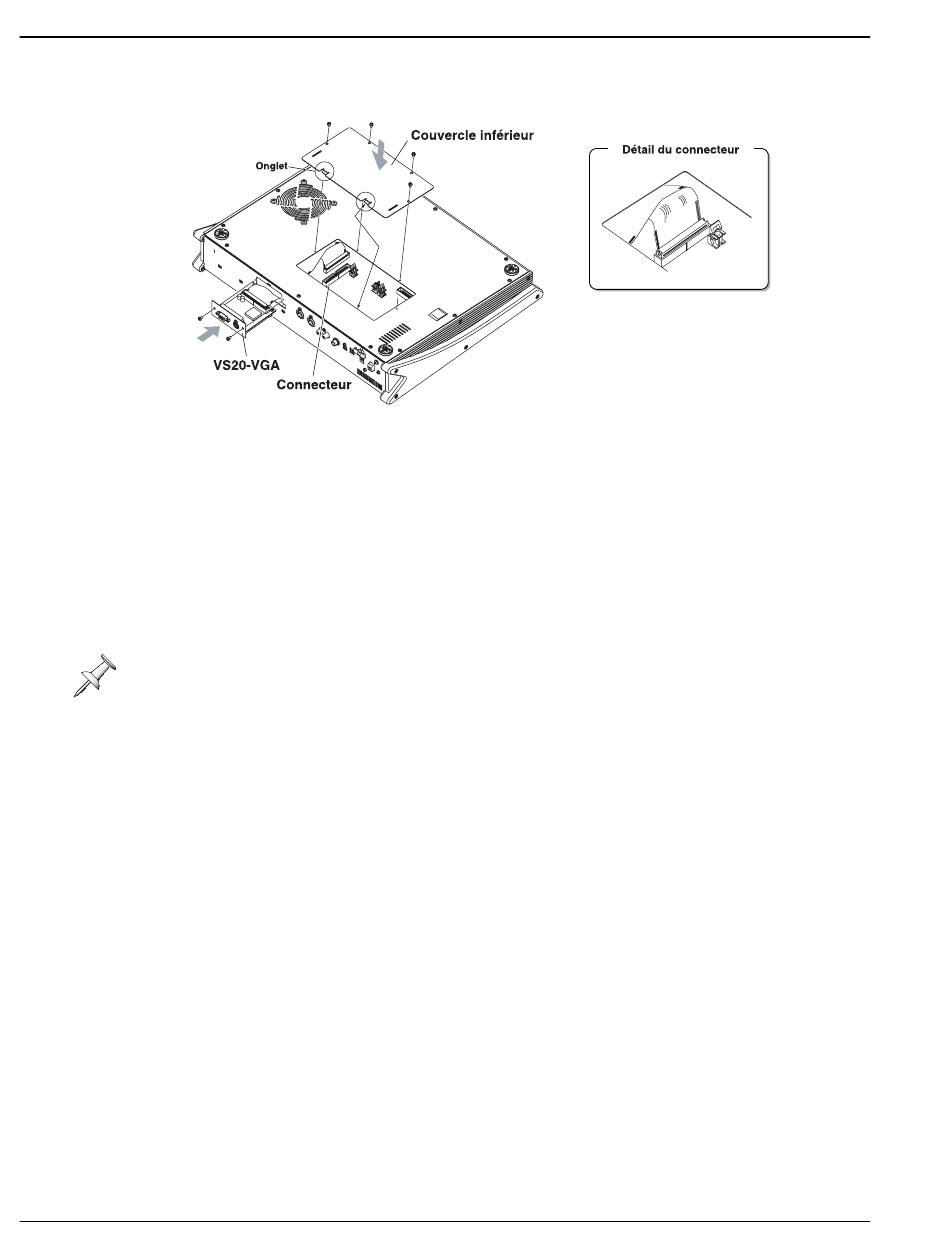

3-1) Insérez la carte VS20-VGA selon l'illustration et fixez-la à l'aide des deux vis
retirées à l'étape 2-1.
3-2) Connectez le câble de la carte VS20-VGA dans l'embase du VS-2000.
* Organisez le câble de la VS20-VGA pour qu'il soit éloigné du circuit imprimé du VS-2000.
3-3) Faites correspondre les deux onglets sur ceux du VS-2000 et fixez à nouveau le
couvercle inférieur, à l'aide des vis retirées à l'étape 2-2.
