17 Données techniques
M1F
MOTEUR (VENTILATEUR CC)
S1L
CONTACTEUR À FLOTTEUR
VDR1
VARISTANCE
V1R
PONT DE DIODES
Q1R
DISJONCTEUR DE FUITE À LA TERRE
X1M
BARRETTE À BORNES (ALIMENTATION)
X2M
BARRETTE À BORNES (SIGNAL R/C ET
TERMINAL DE VANNE ET VENTILATEUR
MODULANT)
Z1F
FILTRE ANTIPARASITE
Z1C
TORE MAGNÉTIQUE
Z2C
TORE MAGNÉTIQUE
PS
ALIMENTATION DE COMMUTATION
M1B
ACTIONNEUR DE CHAUFFAGE
M2B
ACTIONNEUR DE REFROIDISSEMENT
Connexions PCB:
X15A
CONTACTEUR À FLOTTEUR
X20A
MOTEUR BLDC
X24A
MODULATION DE VENTILATEUR
X25A
POMPE DE PURGE
X27A
ALIMENTATION ÉLECTRIQUE
X32A
VANNE DE REFROIDISSEMENT
X33A
SIGNAL ET VANNE R/C
X35A
CHAUFFAGE ÉLECTRIQUE
X36A
MOTEUR PAS À PAS (PANNEAU DÉC.)
X37A
VANNE DE CHAUFFAGE
X50A
COMMUNICATION SÉRIE
Connexions PCB du filtre:
HK1
FAISCEAU – NEUTRE X1M (BLU)
HK2
FAISCEAU – LIGNE X1M (BRN)
HK3
FAISCEAU – NEUTRE X33A (BLK)
HK4
FAISCEAU – NEUTRE X27A (BLU)
HK5
FAISCEAU – LIGNE X27A (BRN)
Connexions aux bornes:
0-10 V
MODULATION DE VENTILATEUR 0-10 V
CC
COM
COMMUN
HEAT
SIGNAL DE CHAUFFAGE
COOL
SIGNAL DE REFROIDISSEMENT
Connecteur pour pièces en option:
H1P
TÉMOIN DE STATUT
H2P
TÉMOIN RÉSEAU
A1/102
MODULATION DE VENTILATEUR 0-10V
CC
CA/COM
COMMUN
O6/VH
SIGNAL DE CHAUFFAGE
05/VC
SIGNAL DE REFROIDISSEMENT
L
PHASE
N
NEUTRE
TERRE DE PROTECTION
PE /
Manuel d'installation et d'utilisation
24
R1T
THERMISTANCE (AIR)
Connecteur pour pièces en option:
X1A
CONNECTEUR (FILS DE MODULATION
DU VENTILATEUR)
X2A
CONNECTEUR (CÂBLAGE DES FILS DE
VANNE)
X3A
CONNECTEUR (ALIMENTATION POUR
MODBUS)
X4A
CONNECTEUR (ALIMENTATION POUR
AFFICHAGE)
X5A
CONNECTEUR (FILS DE MODULATION
DU VENTILATEUR)
X6A
CONNECTEUR (ALIMENTATION POUR
AFFICHAGE)
X7A
CONNECTEUR (CÂBLAGE DES FILS DE
VANNE)
X8A
CONNECTEUR (PCB X36A NU)
X9A
CONNECTEUR (FIL DE PANNEAU
BYCQ140E)
X10A
CONNECTEUR (FIL DE PANNEAU
BYFQ60C)

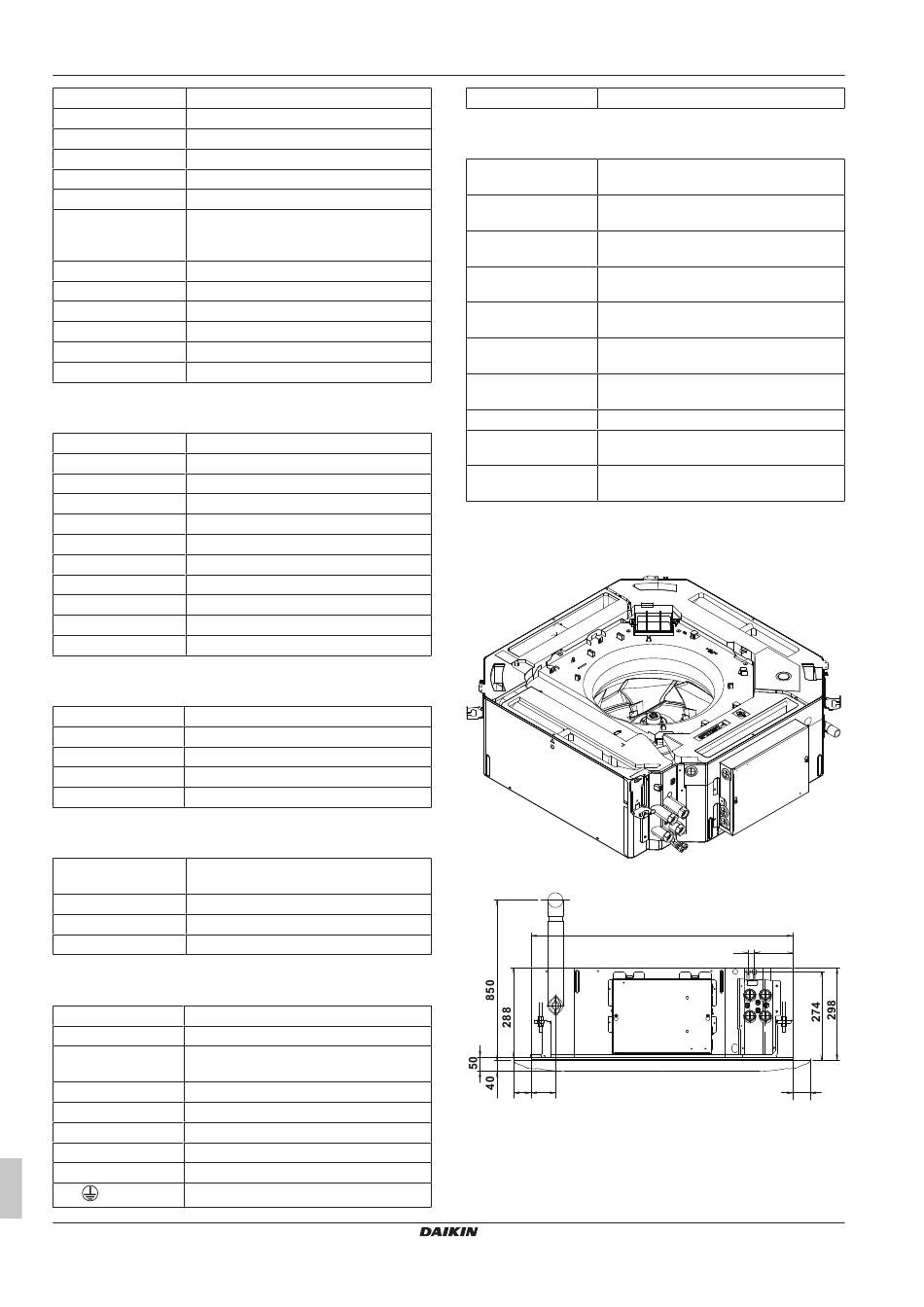

17.2
Dimensions
Aperçu
Vues latérales avec panneau standard (mm)
55
80
840
16
124
55
FWC-D
Ventilo-convecteurs
3P756931-2C – 2024.04
