6 Installation électrique
REMARQUE
▪ Respectez le schéma de câblage électrique (fourni
avec l'unité, situé à l'intérieur du couvercle de service).
▪ Pour savoir comment brancher l'équipement optionnel,
consultez
le
manuel
l'équipement optionnel.
▪ Assurez-vous que le câblage électrique ne gêne PAS
la remise en place correcte du couvercle d'entretien.
Il est important de garder les câbles d'alimentation électrique et
d'interconnexion
séparés
l'un
interférences électriques, la distance entre les deux câbles doit
TOUJOURS être d'au moins 50 mm.
REMARQUE
Veillez à maintenir le câble d'alimentation et le câble
d'interconnexion éloignés l'un de l'autre. Le câblage
d'interconnexion et d'alimentation peut se croiser, mais ne
peut être acheminé en parallèle.

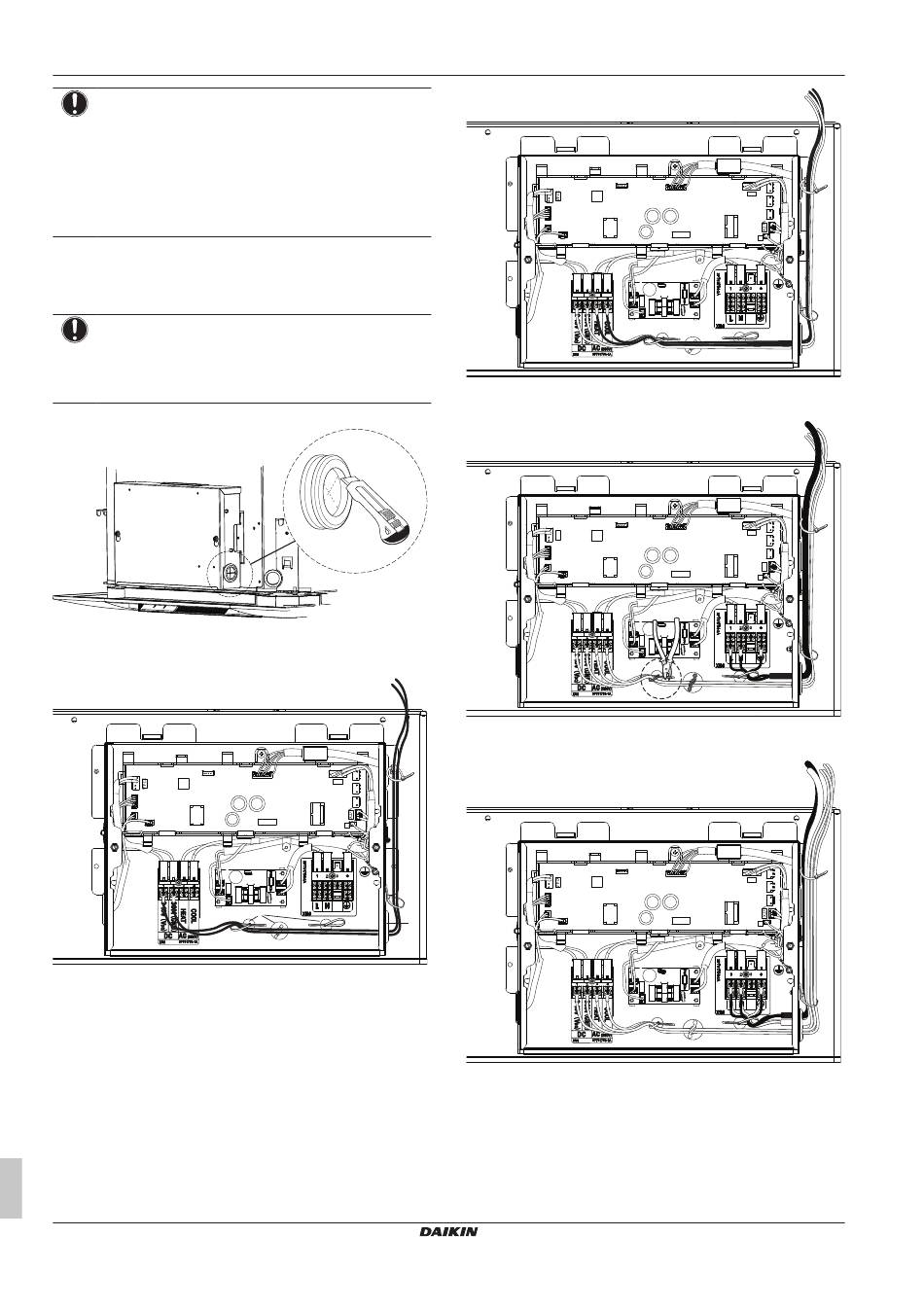

1
2
Serre-câbles (a) et caoutchouc de protection (b). Connectez
d'abord le câble de modulation de ventilateur DC 0-10 V à la
borne X2M.
3
Connectez les câbles de signal de chauffage et de
refroidissement AC du contrôleur distant à la borne X2M .
Manuel d'installation et d'utilisation
14
d'installation
livré
avec
de
l'autre.
Afin
d'éviter
des
X33A
FG
a
b
4
Raccordez les fils L, N et Earth pour l'alimentation du dispositif
de régulation à distance à la partie inférieure de la borne X1M.
5
Raccordez les câbles d'alimentation (L, N, Earth) à la partie
supérieure de la borne X1M.
6
X33A
FG
X33A
FG
FWC-D
Ventilo-convecteurs
3P756931-2C – 2024.04
