5.0 Vue d'ensemble du câblage

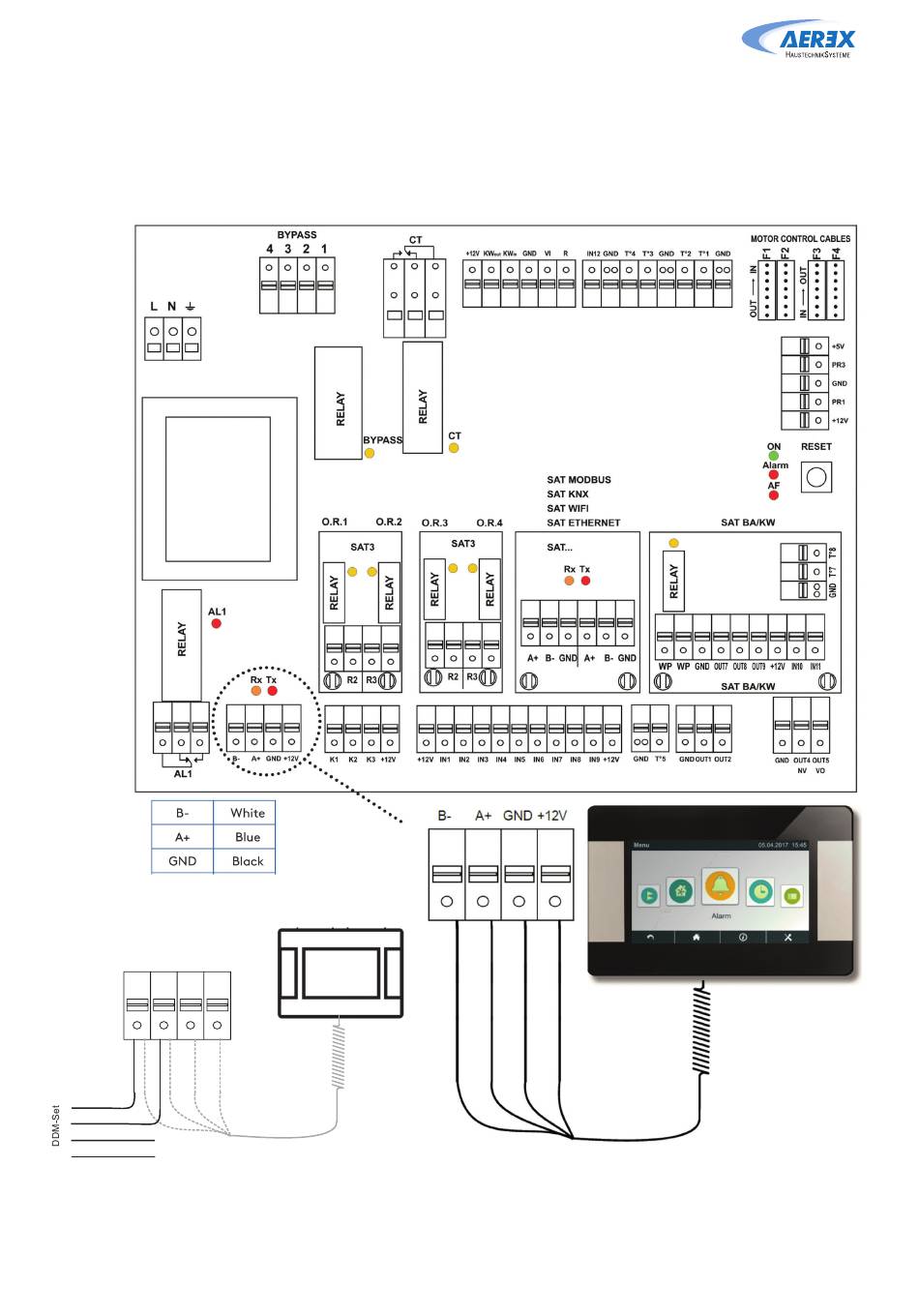

5.1 Carte mère TAC5
5.1.1 Reco-Boxx avec contrecourant ZXR / ZXA et Flat
+5V
PR3
White,Blanc,Witte,Weiß
GND
PR1
+12V
Blue,Bleu,Blauw,Blau
ON
RESET
Black,Noir,Zwart,Schwarz
AF
Red,Rouge,Rood,Rot
If DDM-Set present: - Si présence du DDM-Set:
GND OUT4 OUT5
NV
VO
Wenn das DDM-Setvohanden ist:
B-
A+ GND +12V
Green
Red
Black
GND
Yellow
+24V/OUT5
Câblage
Les câbles utilisés dans le réseau doivent être conformes à la norme RS-485 pour paires torsadées. Les câbles
doivent être blindés. Section conducteur = 0,2 mm². La longueur totale ne doit pas dépasser 100 mètres.
Cables électriques: l'installateur doit prévoir une longueur de câbles supplémentaire afin de faciliter les futures
opérations de maintenance sur l'unité.
White,Blanc,Witte,Weiß
Blue,Bleu,Blauw,Blau
12
www.aerex.de
Black,Noir,Zwart,Schwarz
SAT BA/KW
Reco-Boxx ZXR / ZXA / Flat – Instructions d'utilisation et d'entretien [03/ 2021 ]
TAC5 DT
CID 026001
S: 2.8.2
(und höher)
TAC5 DG
CID 026000
S: 2.7.0
(und höher)
GND
12V
Touchpanel
GND
B-
A+
B-
A+
