12.
Pour installer une nouvelle carte d'extension, tenez-la à la verticale du connecteur de la carte
mère, puis déplacez-la vers l'arrière du châssis (1) de manière à aligner son support sur le
connecteur prévu à l'arrière du châssis. Appuyez sur la carte pour l'insérer dans son connecteur
sur la carte mère (2).

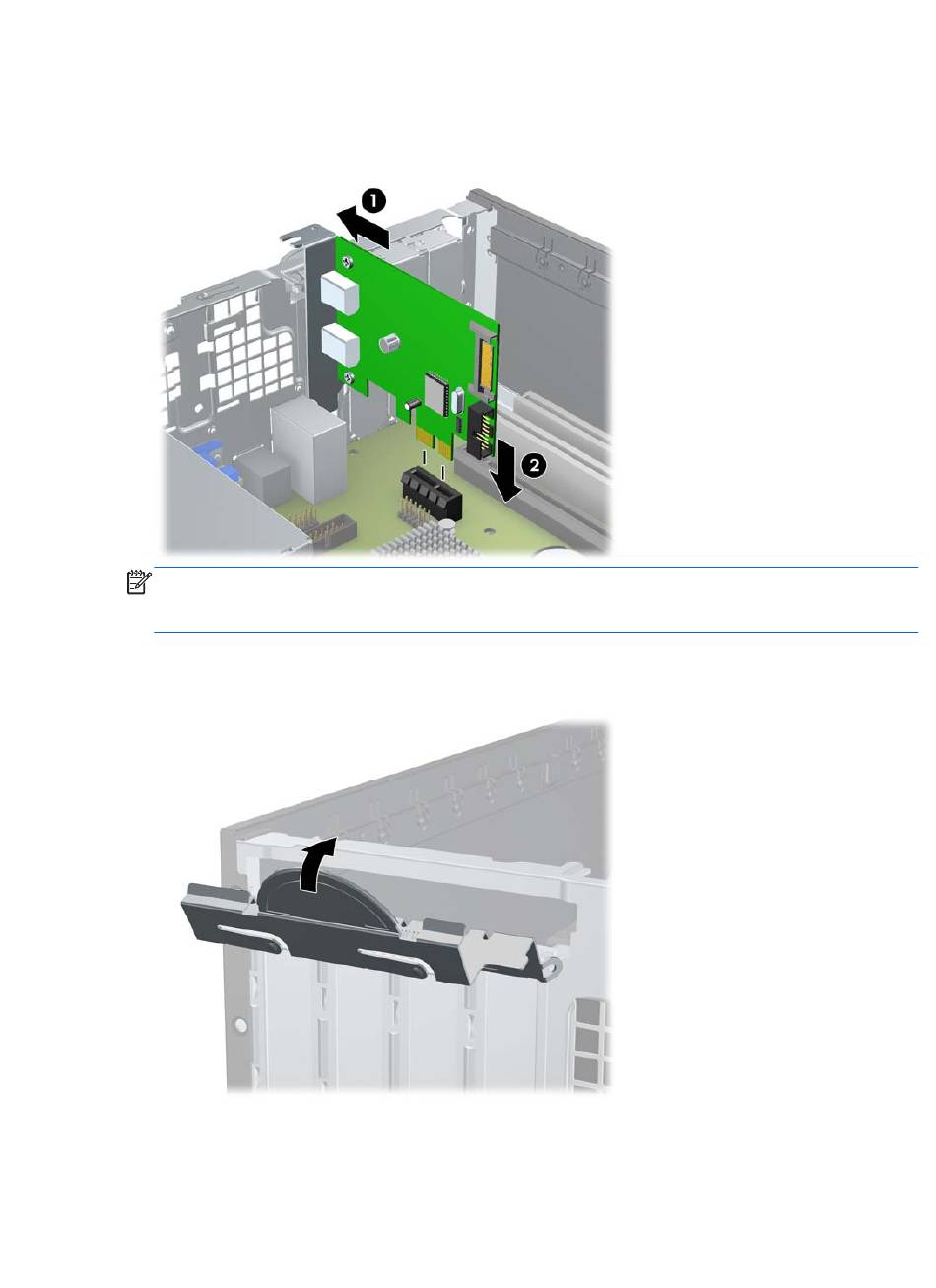

Figure 2-15
Installation d'une carte d'extension
REMARQUE :
Lorsque vous installez une carte d'extension, appuyez fermement sur la carte,
de sorte que l'ensemble du connecteur soit correctement enclenché dans le connecteur de carte
d'extension.
13.
Remettez en place le dispositif de blocage des cartes d'extension.
Figure 2-16
Fermeture du dispositif de retenue
14.
Le cas échéant, branchez les câbles extérieurs sur la carte installée. Connectez les câbles
intérieurs à la carte mère, si nécessaire.
15.
Remettez en place le panneau d'accès.
Retrait ou installation d'une carte d'extension
25
