D+H ZA-0300-1-PLP Notice Originale page 4

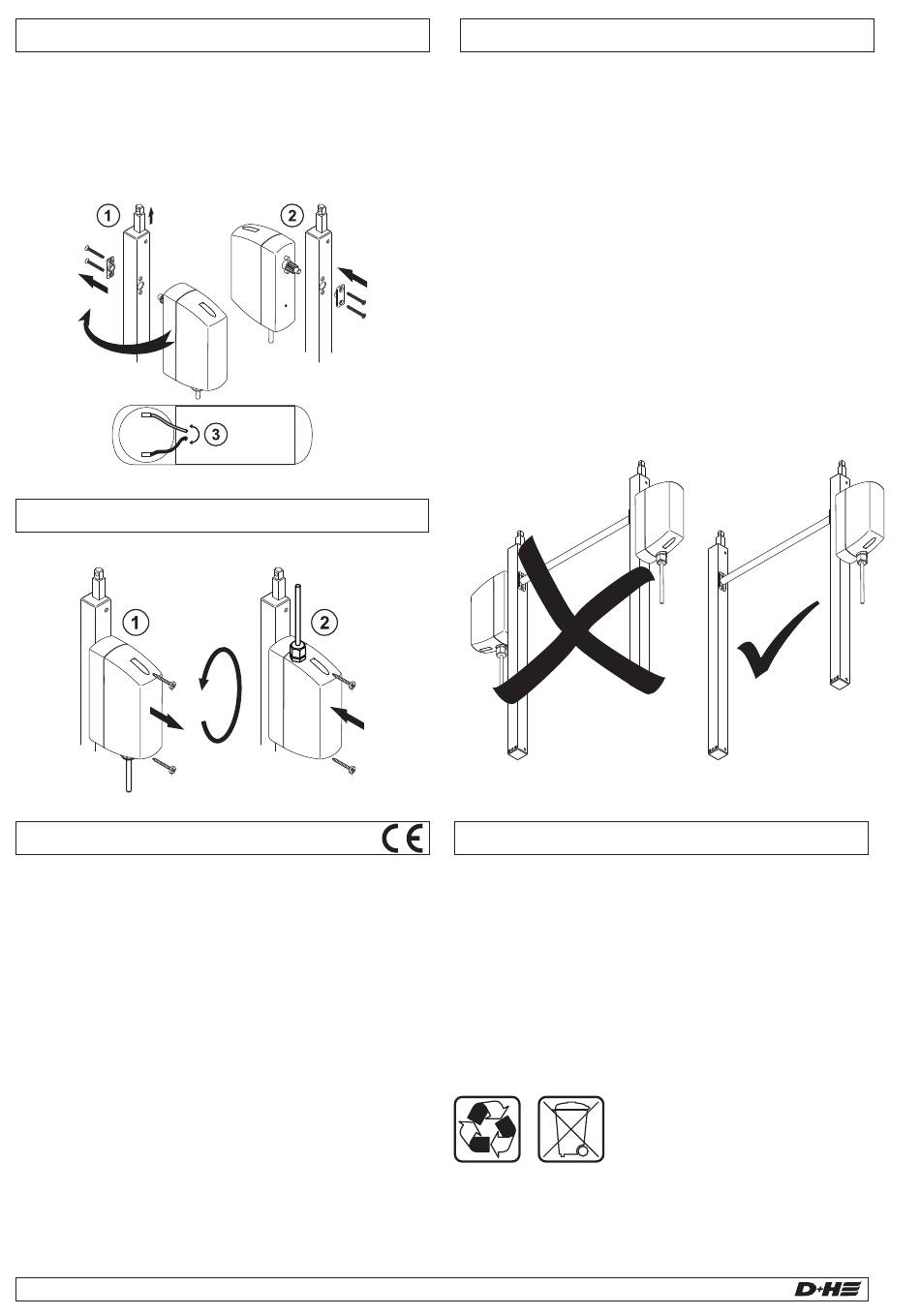

Motor umsetzen
1. Zahnstange 10 ... 20 mm ausfahren.
Antrieb Spannungsfrei schalten!
2. Antriebseinheit abnehmen und Umsetzen
3. Achtung! Antriebslauf-Richtung ändert sich.
Die Motorkabel auf der Abschaltplatine,
rot (+) mit schwarz (-), tauschen.
10 ... 20 mm
Antriebskabel umsetzen
Antrieb Spannungsfrei schalten!
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das
unter „Technische Daten" beschriebene Produkt mit
den folgenden Richtlinien übereinstimmt:
2014/30/EU
Technische Unterlagen bei:
D+H Mechatronic AG, D-22949 Ammersbek
Dirk Dingfelder
Vorstand
09.10.2017
4/16
ZA-1-PLP
Maik Schmees
Prokurist, Technischer Leiter
Montagehinweise
- Der Schwenkraum des Antriebes muss über den
gesamten Hubbereich frei gehen. Anderenfalls
kann die Zahnstange und Aufhängung beschädigt
werden
- Antriebe mit einem Hub ≥800 mm nicht „unten
aufgehängt" montieren (z.B. Konsole UK)
- Augenschraube so einstellen, dass der Antrieb bei
geschlossener Klappe über seine innere Endla-
gendämpfung abschaltet. Bei zu fester Einstellung
können die Konsolen beschädigt werden!
- Bei reinen Zuganwendungen über 500 N ist eine
technische Klärung mit D+H erforderlich
- Eine Programmierung sollte vor dem Einbau
erfolgen, da die Antriebe nur einzeln angeschlossen
programmiert werden können
- ZA-TM Antriebe dürfen nicht mit einer
Verbindungswelle (VW) verbunden werden.
Ein Kombination mit Mitläufer (ZM) ist zulässig
ZA-TM
ZA-TM
VW
Entsorgung
Elektrogeräte, Zubehör, Batterien und Verpackungen
sollen einer umweltgerechten Wiederverwertung
zugeführt werden. Werfen Sie Elektrogeräte und
Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie 2012/19/EU
über Elektro- und Elektronik-Altgeräte und ihrer
Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt gesammelt
und einer umweltgerechten Wiederverwertung
zugeführt werden.
Deutsch
ZA-TM
ZM
VW
99.824.29 2.0/11/17
