4.2.1

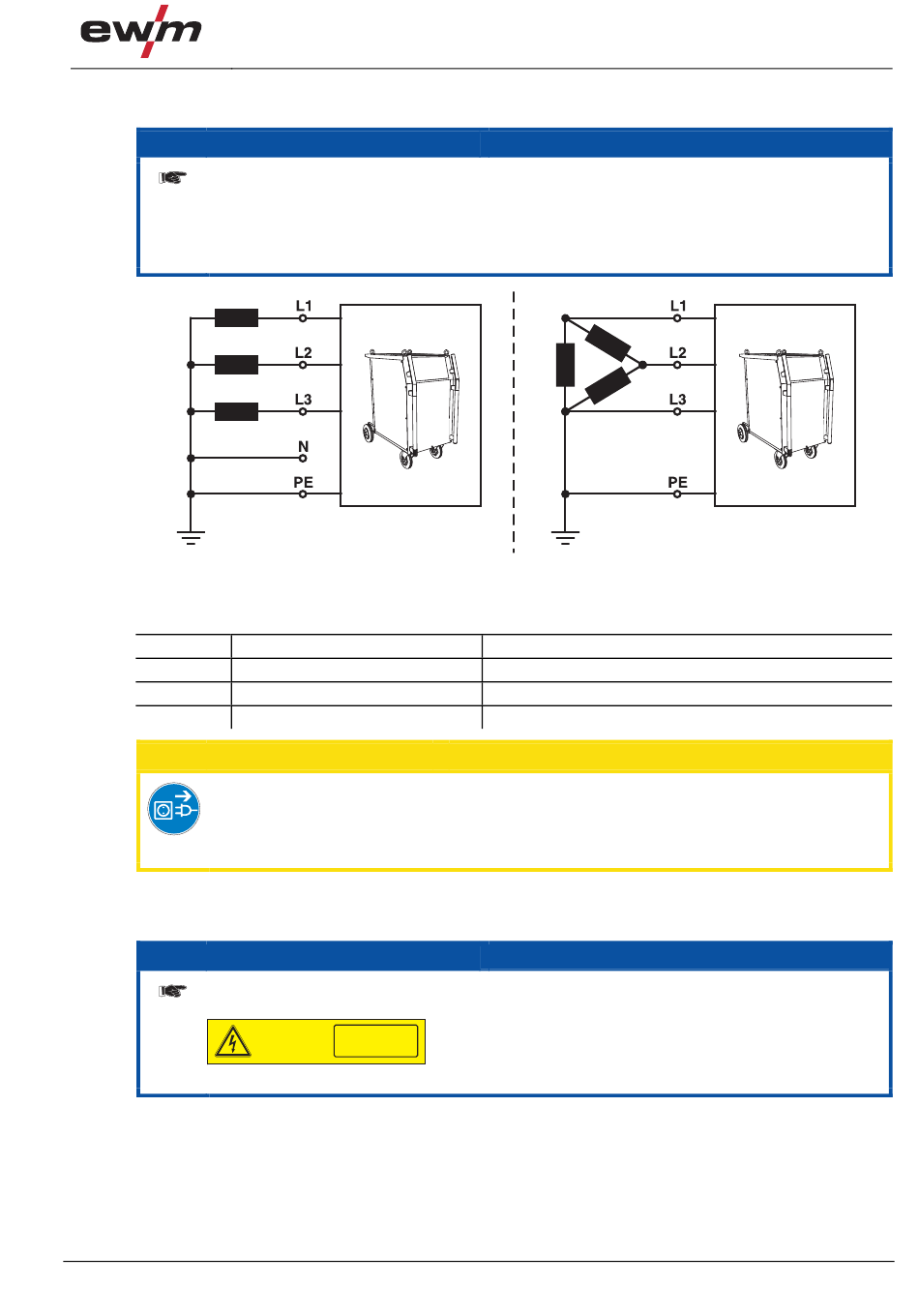

Architecture de réseau
Le poste peut être raccordé et utilisé soit
•
sur un système triphasé à 4 conducteurs avec conducteur neutre mis à la terre soit
•
sur un système triphasé à 3 conducteurs avec mise à la terre à un emplacement libre,
par exemple sur un conducteur externe.
Légende
Pos.
Désignation
L1
Conducteur externe 1
L2
Conducteur externe 2
L3
Conducteur externe 3
PE
Conducteur de protection
Tension de fonctionnement - tension secteur !
La tension de service apposée sur la plaque signalétique doit correspondre à la tension
réseau pour éviter tout endommagement du poste !
•
La valeur du fusible secteur est indiquée au chapitre « Caractéristiques techniques ».
•
Brancher la fiche réseau du poste hors tension dans la prise correspondante.
4.2.2
Contrôler la tension d'entrée réseau
L'autocollant "Tension de raccordement au réseau" est apposé sur la face arrière de
l'appareil.
La configuration de la tension réseau actuelle est indiquée sur cet autocollant !
099-OW0001-EW502
15.09.2010
Netzanschluß-
480V
spannung
Mains voltage
CONSIGNE
Illustration 4-1
Couleur distinctive
noir
marron
gris
vert-jaune
ATTENTION
CONSIGNE
Mise en service
Branchement sur secteur
7
