Creader V II+ & C reader V III M anuel d e
l'utilisateur
2.2 C odes d e d iagnostic ( DTC)
Les c odes d e d iagnostic O BD I I s ont d es c odes s tockés p ar l e s ystème d e d iagnostic d e l 'ordinateur d e b ord e n
réponse à u n p roblème d étecté d ans l e v éhicule. C es c odes i dentifient u n p roblème p articulier e t s ont d estinés
à v ous f ournir u n g uide s ur l 'endroit o ù u n d éfaut p ourrait s e p roduire d ans u n v éhicule. L es c odes d e d iagnostic
OBD I I c onsistent e n u n c ode a lphanumérique à c inq c hiffres. L e p remier c aractère, u ne l ettre, i dentifie l e
système d e c ontrôle q ui d éfinit l e c ode. L e d euxième c aractère, u n n ombre, 0 3 ; t rois a utres c aractères, u n
caractère h exadécimal, 0 9 o u A F f ournissent d es i nformations s upplémentaires s ur l 'origine d u D TC e t l es

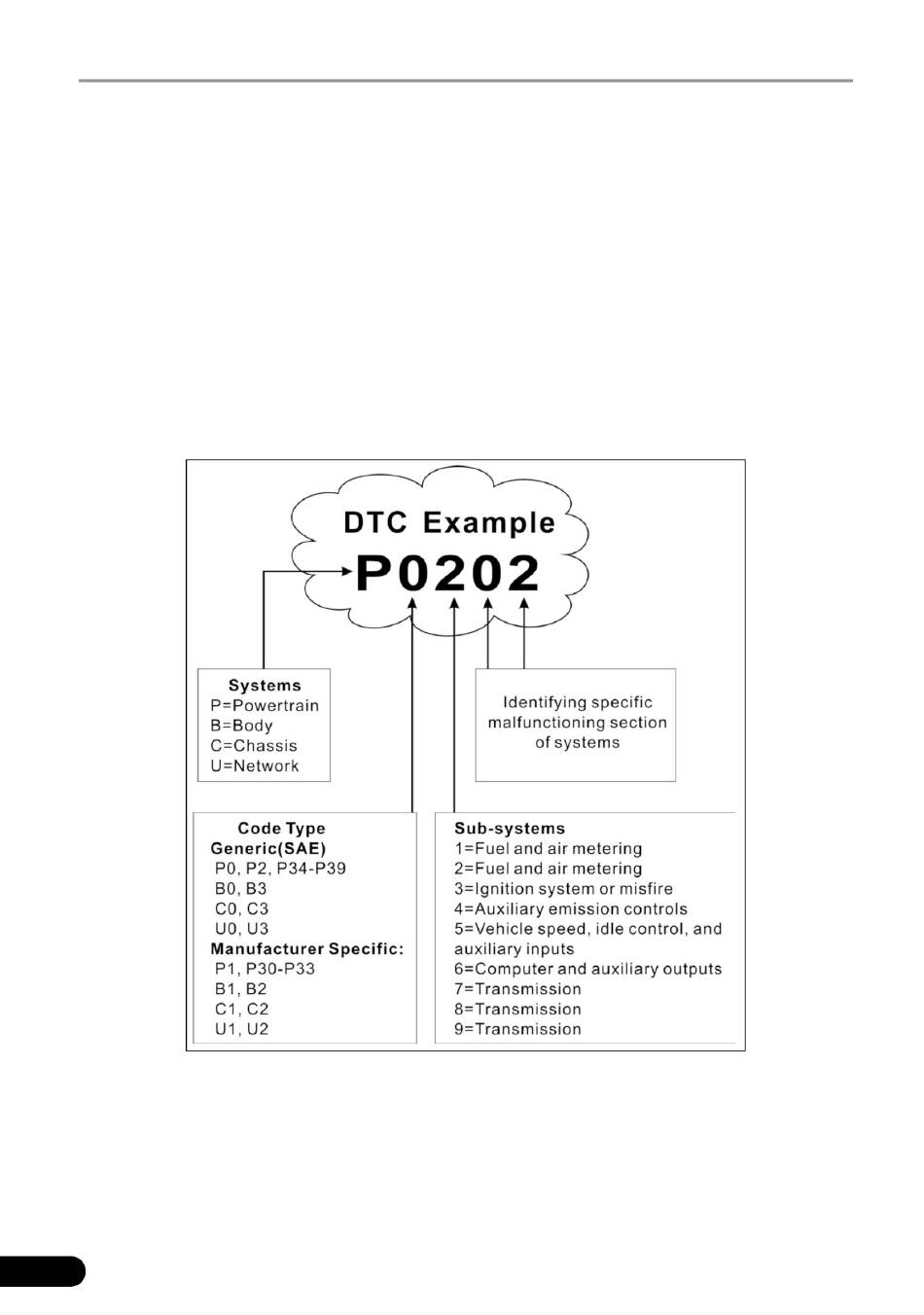

conditions d e f onctionnement q ui l 'ont p rovoqué. V oici c idessous u n e xemple p our i llustrer l a s tructure d es
chiffres :
Illustration 2 1
2.3 E mplacement d u c onnecteur d e l iaison d e d onnées ( DLC)
Le D LC ( connecteur d e l iaison d e d onnées o u c onnecteur d e l iaison d e d iagnostic) e st l e c onnecteur s tandardisé
à 1 6 c avités o ù l es l ecteurs d e c ode d e d iagnostic s 'interfacent a vec l e
véhicule.
