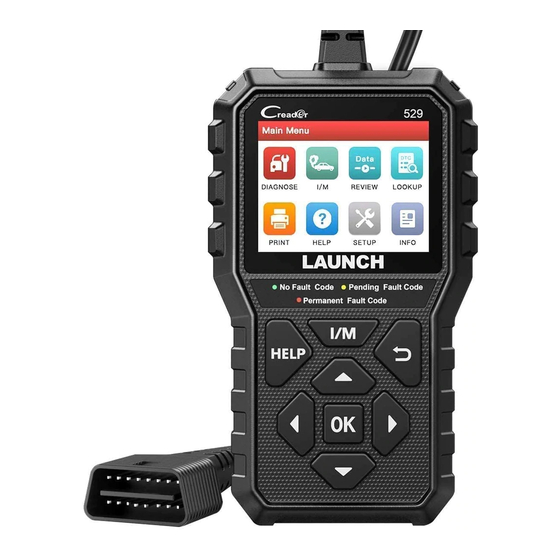

Launch Creader CR529 Guide De Démarrage Rapide

LAUNCH
Quick Start Guide
Web: www.x431.com
Diagnostic Cable
529
LEDs for different DTCs
No Fault Code Pending Fault Code
Permanent Fault Code
HELP Button*
I/M
HELP
OK
OK Button
USB port
Note: The buttons marked with *
(Connects the USB cable to PC for
indicate the function hot keys
device upgrade.)
and only apply to Diagnostics.
1. Update
The tool can be updated via USB cable.
Note: Make sure the computer has an Internet connection.
1. Go to http://www.x431.com/CR529 and download the update tool to the
computer. Decompress and install it on your computer(compatible with
Windows XP, 7, 8 & 10).
2. After installation, connect one end of the USB cable to the USB port of the
computer, and the other end to the tool.
3. Once the tool is powered up, launch the update tool on your computer, the
system starts reading the tool. Once it obtains the tool information, click
[Device Upgrade], a registration window will pop up.
4. Fill in the required information and click [Submit] to directly navigate to the
update center.
5. Click [Upgrade] to start updating until the update is complete.
2. Start Diagnostics
2.1 Preparation
Ÿ Turn the vehicle ignition on.
Ÿ Vehicle battery voltage range should be 9-18Volts.
Ÿ Throttle should be in a closed position.
2.2 Vehicle Connection
1. Locate vehicle's DLC socket: The DLC (Diagnostic Link Connector) is
usually located 12 inches from the center of the steering wheel, under or
around the driver's side for most vehicles.
If the DLC cannot be found, refer
to the vehicle's service manual for the location.
2. Connect the diagnostic cable to the vehicle's DLC, the tool will be
automatically powered up.
3. The tool is now ready to work.
Note: This Quick Start Guide is subject to change without written notice.
LAUNCH
EN
Web: www.x431.com
Câble de diagnostic
LCD Screen
I/M Button*
LED pour différents DTC
(Quick access to I/M
readiness function.)
ESC Button Bouton HELP*
(To return to the previous
screen.)
Bouton OK
Selection Button
Port USB
( Connecte le câble USB au PC pour
la mise à niveau du périphérique
1.
Mise à jour
L'outil peut être mis à jour via un câble USB.
Remarque: Assurez-vous que l'ordinateur dispose d'une connexion Internet.
1. Allez sur http://www.x431.com/CR529 et téléchargez l'outil de mise à jour sur
votre ordinateur. Décompressez-le et installez-le sur votre ordinateur (
compatible avec Windows XP, 7, 8 et 10).
2. Après l'installation, connectez une extrémité du câble USB au port USB de
l'ordinateur et l'autre extrémité à l'outil.
3. Une fois que l'outil est mis sous tension, lancez l'outil de mise à jour sur votre
ordinateur, le système commence à le lire.
informations de l'outil, cliquez sur [Mise à niveau de l'appareil], une fenêtre
d'enregistrement apparaîtra. Remplissez les informations requises et
cliquez sur [Soumettre] pour naviguer directement au centre de mise à jour.
4. Cliquez sur [Mettre à niveau] pour lancer la mise à jour jusqu'à la fin de la
mise à jour.
2. Démarrage du Diagnostic
2.1 Préparation
Mettez le contact du véhicule.
Ÿ
Ÿ Plage de tension de la batterie du véhicule doit être comprise entre 9 et
18Volts.
Ÿ Le Papillon doit être dans une position fermée.
2.2 Connexion du véhicule
1. Localisez la prise DLC du véhicule : Le connecteur DLC (connecteur de
liaison de diagnostic) est généralement situé à 12 pouces du centre du
volant, sous ou autour du côté du conducteur pour la plupart des véhicules.
Si le DLC ne peut pas être trouvé, reportez-vous au manuel d'entretien du
véhicule pour l'emplacement.
2. Connectez le câble de diagnostic au DLC du véhicule, l'outil sera
automatiquement mis sous tension.
3. L'outil est maintenant prêt à fonctionner.
Remarque: Ce guide de démarrage rapide est sujet à changement sans avis écrit.
Guide de démarrage rapide
FR
Écran LCD
529
Bouton I/M*
(Accès rapide à la fonction
de préparation I/M.)
No Fault Code Pending Fault Code
Permanent Fault Code
Bouton ESC
I/M
HELP
( Pour revenir à l'écran
précédent. )
OK
Bouton Sélection
Remarque: Les boutons marqués avec
* indiquent les touches de raccourci
.)
s'appliquent uniquement aux
Diagnostics.
Une fois qu'il obtient les
LAUNCH
Guía de Inicio Rápido
Web: www.x431.com
Cable de Diagnóstico
529
LED para diferentes DTC
(Acceso rápido a la función
No Fault Code Pending Fault Code
Permanent Fault Code
Botón HELP*
I/M
HELP
OK
Botón OK
Puerto USB
Notas: Los botones marcados con *
( Conecta el cable USB a la PC para
indican las teclas rápida de función
la actualización del dispositivo. )
y solo se aplican a Diagnóstico.
1. Actualizar
La herramienta se puede actualizar a través del cable USB.
Nota: Asegúrese de que la computadora tiene una conexión a Internet.
1. Vaya a http://www.x431.com/CR529 y descargue la herramienta de
actualización en su computadora. Descomprímala e instálela en su
computadora (compatible con Windows XP, 7, 8 y 10).
2. Tras la instalación, conecte un extremo del cable USB al puerto USB de la
computadora y el otro extremo a la herramienta.
3. Una vez que se enciende la herramienta, inicie la herramienta de
actualización en su computadora, el sistema comienza a leer la
herramienta. Una vez que obtenga la información de la herramienta, haga
clic en [Actualización del Dispositivo], aparecerá una ventana de registro.
Rellene la información necesaria y haga clic en [Enviar] para navegar
directamente al centro de actualizaciones.
4. Haga clic en [Actualizar] para iniciar la actualización hasta que se
complete la actualización.
2. Iniciar el Diagnóstico
2.1 Preparación
Encienda el encendido del vehículo.
Ÿ
Ÿ El rango de voltaje de la batería del vehículo debe ser de 9-18 voltios.
Ÿ El acelerador debe estar en una posición cerrada.
2.2 Conexión del Vehículo
1. Localice el enchufe DLC del vehículo: El DLC (Conector de Enlace de
Diagnóstico) generalmente está ubicado a 12 pulgadas del centro del
volante, debajo o alrededor del lado del conductor para la mayoría de los
vehículos. Si no se puede encontrar el DLC, consulte el manual de servicio
del vehículo para la localización.
2. Conecte el cable de diagnóstico al DLC del vehículo, la herramienta se
encenderá automáticamente.
3. La herramienta ya está lista para trabajar.
Nota: Esta Guía de Inicio Rápido está sujeta a cambios sin previo aviso por escrito.
ES
Pantalla LCD
Botón I/M*
de preparación de I/M.)
Botón ESC
( Para volver a la pantalla
anterior. )
Botón Selección
