Afin d'éviter la formation de condensation et des pertes de chaleur, les conduites de caloporteur doivent être isolées sur toute leur lon-
gueur, à partir de la PAC, à travers les murs et à l'extérieur de la maison, jusqu'au capteur.
Si elles doivent être posées au sol, pratiquez des trous dans les murs pour les faire passer.
Si elles doivent être enterrées, consultez les instructions ci-dessous.
1. Percez des trous dans le mur pour les conduits d'entrée (1) des conduites de caloporteur. Suivez les schémas de cotes et de raccor-
dements. En cas de risque d'infiltration de la nappe phréatique au niveau des passages des conduites de caloporteur, des passages
spéciaux étanches à l'eau devront être pratiqués.
2. Placez les conduits d'entrée (1) dans les trous qui devront descendre en pente avec une inclinaison d'au moins 1 cm par portion de
30 cm. Découpez-les en biais vers l'intérieur (selon la figure) afin que l'eau de pluie ne puisse pénétrer dans les conduits.
3. Introduisez les conduites de caloporteur (2) dans les conduits d'entrée jusqu'à la pièce de l'installation.
4. Remplissez les trous autour des conduits avec du mortier (3).
5. Veillez à ce que les conduites de caloporteur (2) soient centrées dans les conduits d'entrée (1) afin d'assurer une isolation régulière
tout autour.
6. Étanchéifiez les conduits d'entrée (1) avec un isolant approprié (mousse) (4).
5.3.3 Installez les conduites de caloporteur.
Sur le modèle DHP-A Opti, quand les conduites de caloporteur sont raccordées à droite, la conduite de sortie
du caloporteur doit être passée par-dessus la pompe du caloporteur, sous le tuyau d'aspiration du compres-
seur et sous le flexible du condenseur, voyez la figure ci-dessous.
S'applique au modèle DHP-A Opti :
n'oubliez pas que l'unité extérieure peut bouger lors de la fonte du gel, utilisez des tuyaux en caoutchouc
pour le raccordement des conduites provenant de la pompe à chaleur et des conduites sur l'unité extérieure.
Danfoss Heating Solutions
Pompes à chaleur domestiques

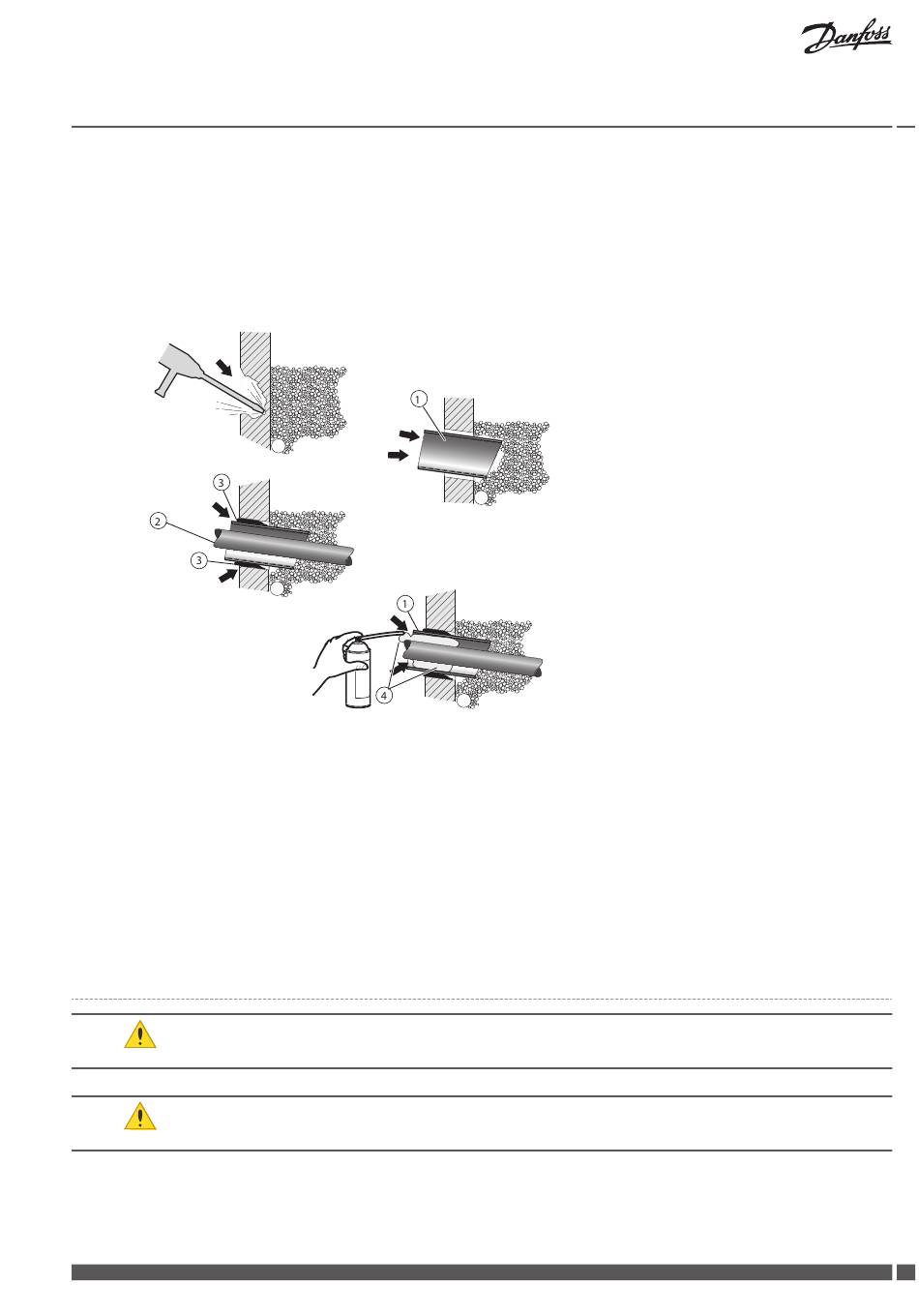

1 Conduit d'entrée
2 Conduite de caloporteur
3 Mortier
4 Isolant
