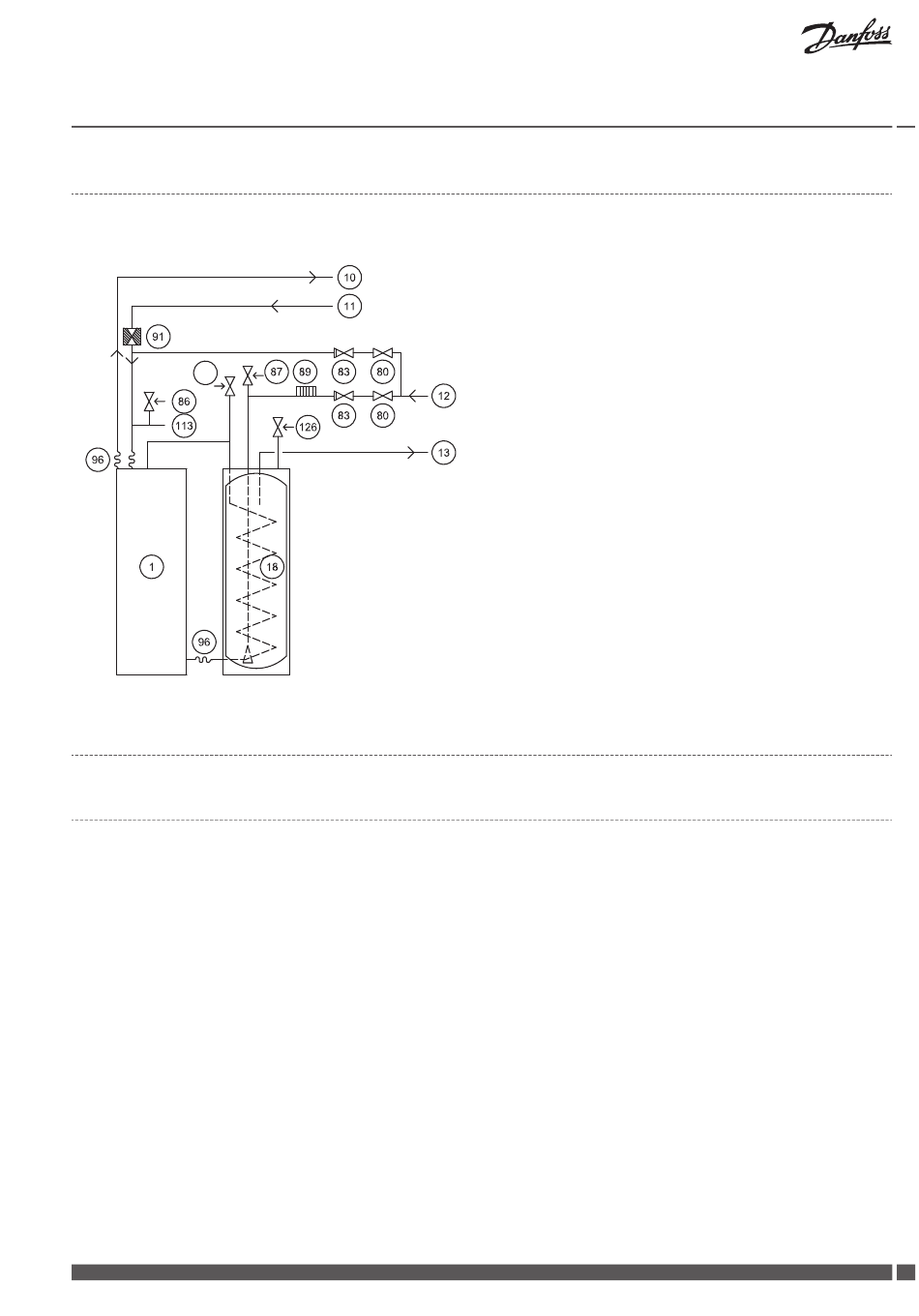

Exemple de solution système 1
Solution système pour DHP-L Opti Pro/DHP-L Opti Pro +.
118
5.2.2 Solution de système 2
Description
Dans la solution système 2, la pompe à chaleur peut produire à la fois du chauffage et de l'eau chaude, et un chauffage d'appoint exter-
ne (chaudière fuel ou électrique, chauffage central ou autre) contribue à la production de chauffage mais pas à celle d'eau chaude. La
vanne d'inversion chauffage/eau chaude est placée en amont du chauffage d'appoint externe, ce qui permet la production simultanée
de chauffage et d'eau chaude.
Le thermoplongeur intégré peut être utilisé pour fournir du chauffage et de l'eau chaude ainsi que pour la fonction anti-légionelle. Les
valeurs des intégrales A2 et A3 permettent de choisir si le chauffage d'appoint externe devra monter en puissance avant ou après le
thermoplongeur intégré.
Le régulateur de la pompe à chaleur commande également une vanne de dérivation supplémentaire située après le chauffage d'appoint
externe.
Pour la solution système 2, sélectionnez le menu PARAMÉTRAGE\ RÉSIST. AP.\CHAUF.APP. EXT.
▪ CHAUF.APP. EXT. = MARCHE
▪ INVERS. VANNE ECS = INT
Danfoss Heating Solutions
Pompes à chaleur domestiques
1
10
11
12
13
18
80
83
86
87
89
91
96
113
118
126
Pompe à chaleur
Conduite de départ
Conduite de retour
Eau froide
ECS
Réservoir ECS
Robinet d'arrêt
Clapet anti-retour
Soupape de sécurité expansion système de chauffage
Soupape de sécurité eau froide 9 bar
Soupape de dépression
Filtre à poussière équipé d'une vanne d'arrêt
Flexible
Expansion circuit de chauffage
Soupape de sécurité à 2,5 bar
Soupape de sécurité pour température et pression (sur cer-
tains modèles seulement)
VMGFQ204
