Réparation des clapets
anti-retour (pompes à bille)
Démontage des clapets anti-retour
Pour éviter toute brûlure grave, ne pas toucher
le fluide ni l'équipement quand ils sont chauds.
1. Suivre les instructions de Préparation de
l'équipement pour la réparation, page 36.
2. Vidanger l'équipement.
Pour un équipement avec un support rotatif :
retirer les goupilles de fixation rapide (29b)
et faire pivoter l'équipement pour le vidanger.
Voir la F
. 14.
IG
REMARQUE : Après la vidange, tourner
l'équipement dans une position qui facilitera
le démontage.
F

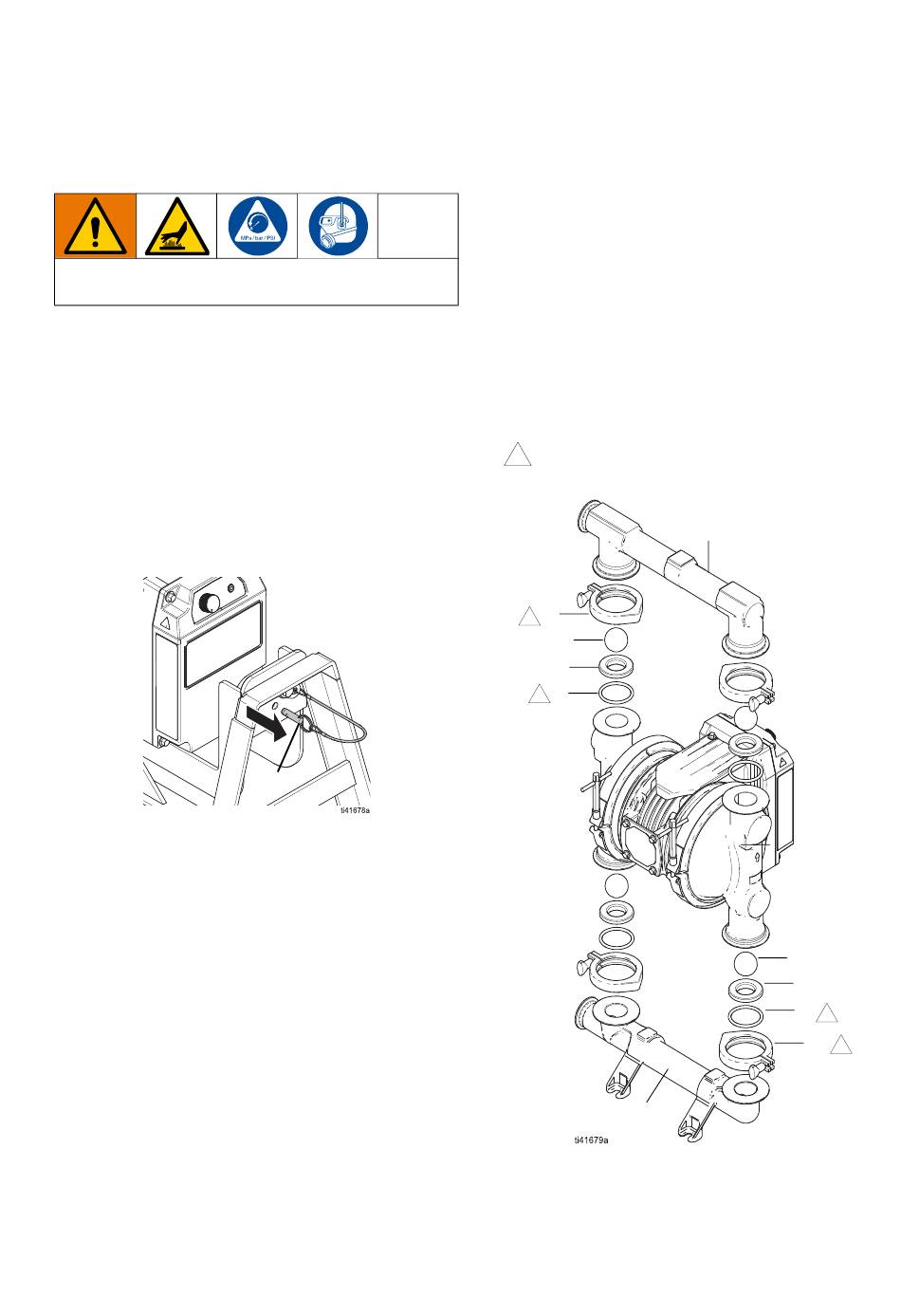

. 14 : Goupille de fixation rapide, support rotatif
IG
3. Sur le collecteur de sortie (4), retirer tous les
colliers (7a).
4. Retirer le collecteur de sortie (4), les joints
(10, le cas échéant), les clapets (9 ou 9c)
et les sièges (8, le cas échéant).
REMARQUE : retirer les collecteurs avec
prudence pour éviter d'endommager les
composants du clapet anti-retour.
5. Sur le collecteur d'entrée (5), retirer tous les
colliers (7a).
6. Retirer le collecteur d'entrée (5), les joints
(10, le cas échéant), les clapets (9 ou 9c)
et les sièges (8, le cas échéant).
REMARQUE : retirer les collecteurs avec
prudence pour éviter d'endommager les
composants du clapet anti-retour.
3A7123F
29b
7. Nettoyer et contrôler l'état d'usure et
de détérioration des pièces. Remplacer
si nécessaire.
Remontage des clapets anti-retour
1. Aligner et placer les sièges (8, le cas échéant),
les clapets (9 ou 9c), les joints (10, le cas échéant)
et les collecteurs (4, 5), exactement comme
indiqué pour votre modèle d'équipement.
Voir le manuel de pièces détachées
correspondant. Voir Manuels afférents, page 3.
2. Utiliser les colliers (7a) pour fixer sans les serrer
les collecteurs (4, 5) aux couvercles de fluide (3).
Une fois que tous les composants sont
correctement alignés, serrer fermement
les pinces (7a).
Lubrifier les colliers de serrage (7a) et les joints
2
(10) avec un lubrifiant sanitaire étanche.
7a
2
9
8
10
2
5
F
. 15 : Clapets anti-retour (pompes à bille FG)
IG
Réparation
4
3
9
8
10
2
7a
2
37
