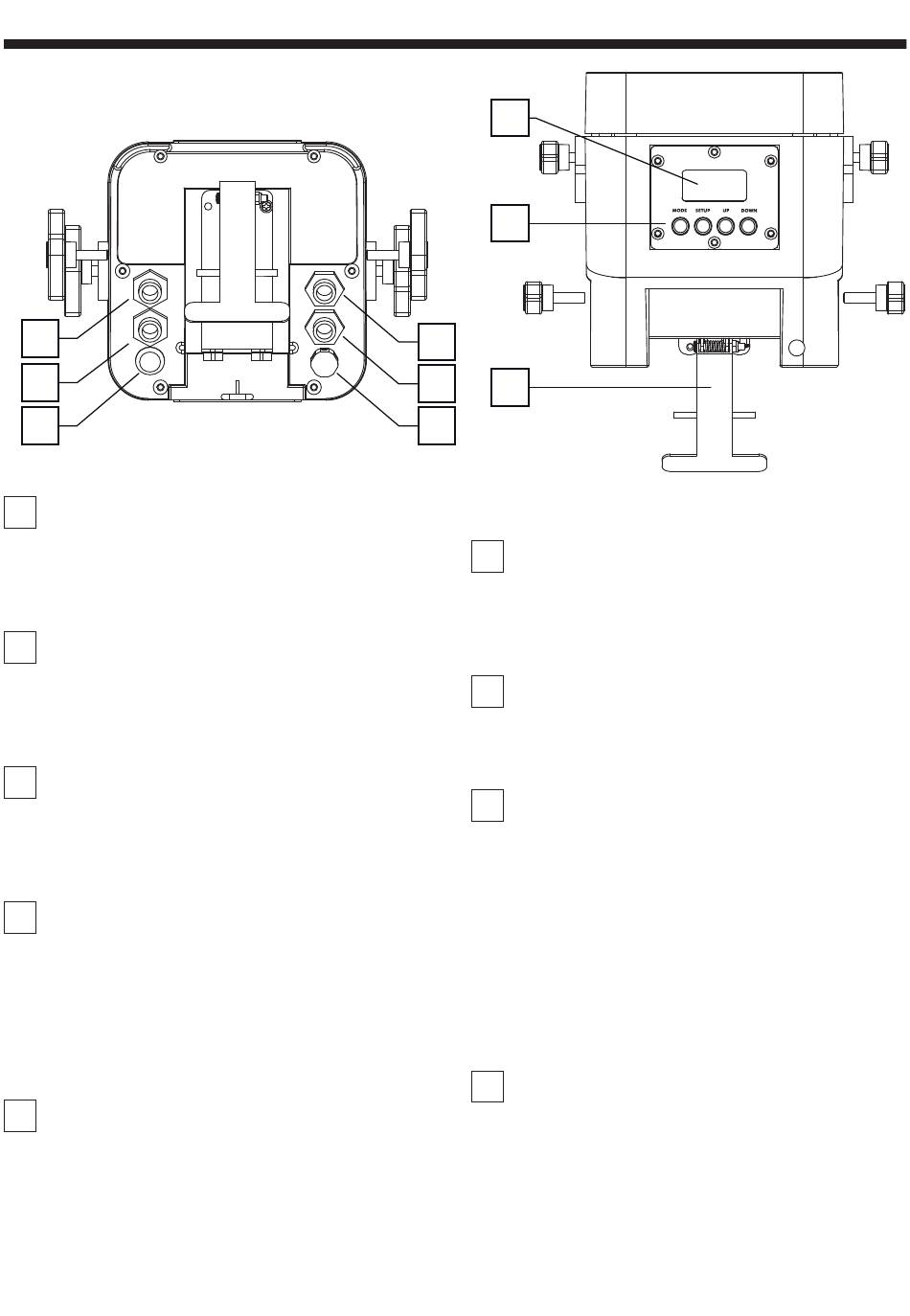

5 - Description des panneaux arrière
Power In
1
DMX In
2
3
1
Entrée alimentation
Connecteur IP 4 broches. Utilisez le cordon fourni
pour relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
2
Entrée DMX
Connecteur IP 3 broches mâle câblée comme suit :
Masse en 1 / Signal négatif en 2 / Signal positif en 3.
Utilisez le cordon fourni pour amener le signal
DMX au projecteur, soit en provenance d'un autre
appareil, soit en provenance d'une console DMX.
3
Bouton Power
Ce bouton permet de connecter la batterie interne.
Appuyez sur ce bouton pour utiliser le projecteur
lorsqu'il n'est pas relié au secteur.
Appuyez sur ce bouton pour charger la batterie
lorsque le projecteur est relié au secteur.
4
Sortie alimentation
Connecteur IP 4 broches mâle.
Le cordon IP de sortie alimentation n'est pas
fourni. Pour confectionner un cordon de sortie
d'alimentation il vous faut la fiche IP femelle FICIP-
POWf (10468) en option.
Attention : Veillez à ne pas dépasser 650W au total
sur l'ensemble des projecteurs reliés sur une seule
alimentation.
5
Sortie DMX
Connecteur IP 3 broches femelle.
Fiche XLR 3 broches mâle câblée comme l'entrée
DMX décrite précédemment.
Utilisez le cordon fourni pour relier d'autres appareils
à votre boucle DMX.
Pour confectionner une liaison DMX IP il vous faut
les deux fiches IP FICIP-DMXm (10465) et FICIP-
DMXf (10468) en option.
7
8
Power Out
4
DMX Out
5
9
6
6
Les variations de température entre les périodes de
fonctionnement et les périodes d'arrêt font varier la
pression interne. Pour palier à ce problème, cette
valve permet à l'air de circuler tout en garantissant
l'étanchéité du projecteur.
7
Cet afficheur permet de paramétrer le projecteur
de manière intuitive. Reportez vous au paragraphe
suivant pour les détails concernant les différentes
fonctions du menu.
8
Touche MODE
Cette touche permet d'accéder au menu et de
sélectionner une fonction.
Touche SETUP
Cette touche permet de régler les paramètres des
fonctions sélectionnées avec la touche MODE.
Touche UP
Cette touche permet de se déplacer dans le menu et
d'incrémenter les valeurs modifiables.
Touche DOWN
Cette touche permet de se déplacer dans le menu et
de décrémenter les valeurs modifiables.
9
Ce pied à crémaillère permet de poser le projecteur
au sol et de régler son inclinaison.
Valve de décompression
Afficheur
Touches du tableau de bord
Pied escamotable
