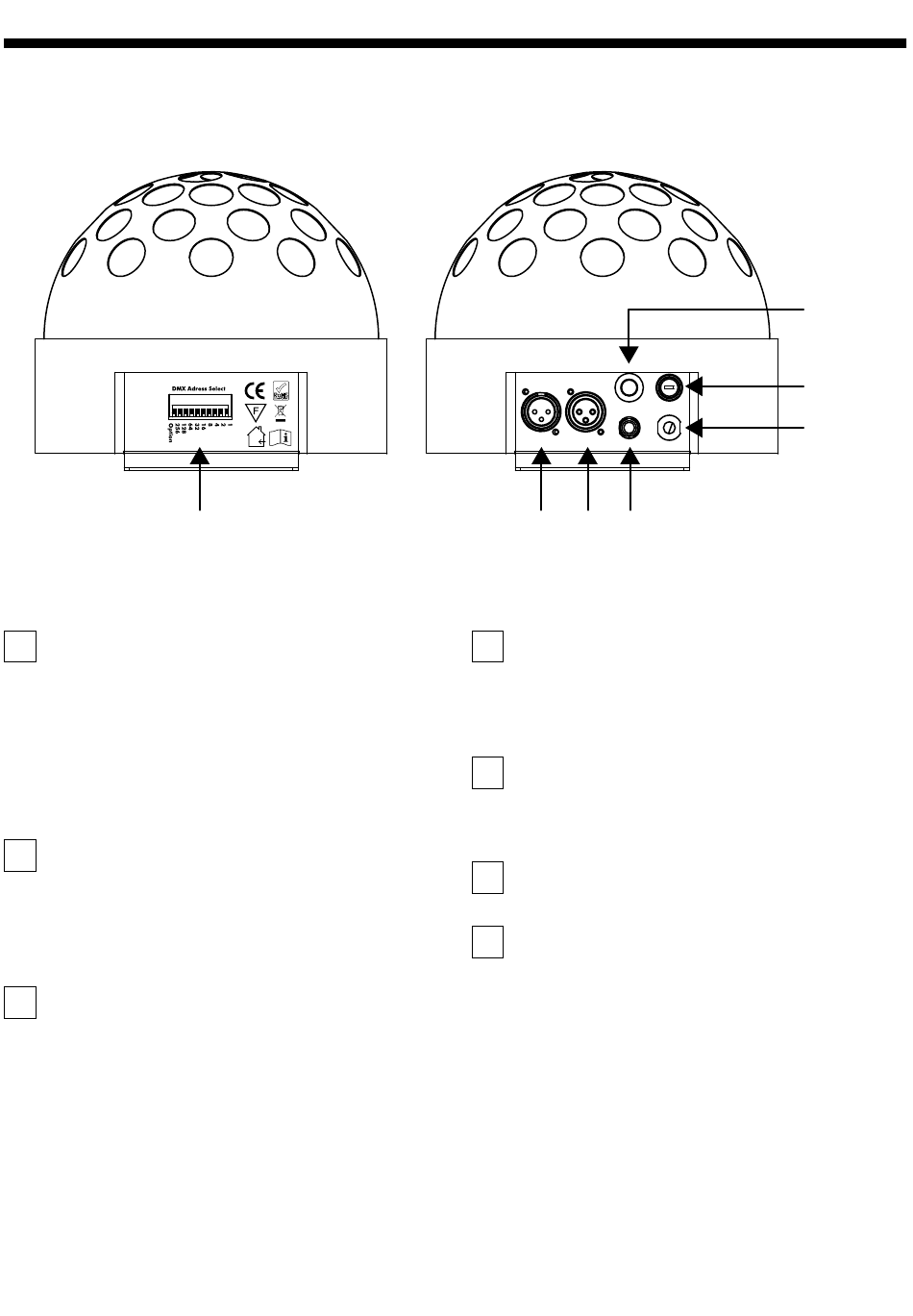

5 - Description des panneaux avant et arrière
7
1
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette fiche pour amener le signal DMX au
projecteur, soit en provenance d'un autre appareil,
soit en provenance d'une console DMX.
2
Sortie DMX
Fiche XLR 3 broches femelle câblée comme la sortie
DMX décrite ci-dessus.
Utilisez cette fiche pour relier d'autres appareils à
votre boucle DMX.
3
Entrée EASY-2
Reliez sur cette entrée la télécommande EASY-
2 (en option). Reportez vous au paragraphe 6.3
pour plus de détails quand à l'utilisation de cette
télécommande.
LED-FEVER - Effet d'animation multifaisceaux à LED RGBW 10W
1
4
Entrée alimentation
Permet de relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
5
Fusible
Si vous êtes amené à remplacer ce fusible, veillez
à ce que le nouveau fusible ait des caractéristiques
identiques à celle d'origine.
6
Micro
Ce micro permet la synchronisation musicale.
7
Dipswitches
Ces
comportement de l'appareil ou de fixer une adresse
DMX.
2
3
dipswitches
permettent
6
5
4
de
gérer
le
Page 5
