FR
N.B. : Veuillez consulter le dessin 32. Connexion des sorties de ligne de la carte de contrôle en parallèle avec les selfs TF06.
9.
Connectez l'alimentation 24V au LM8200.

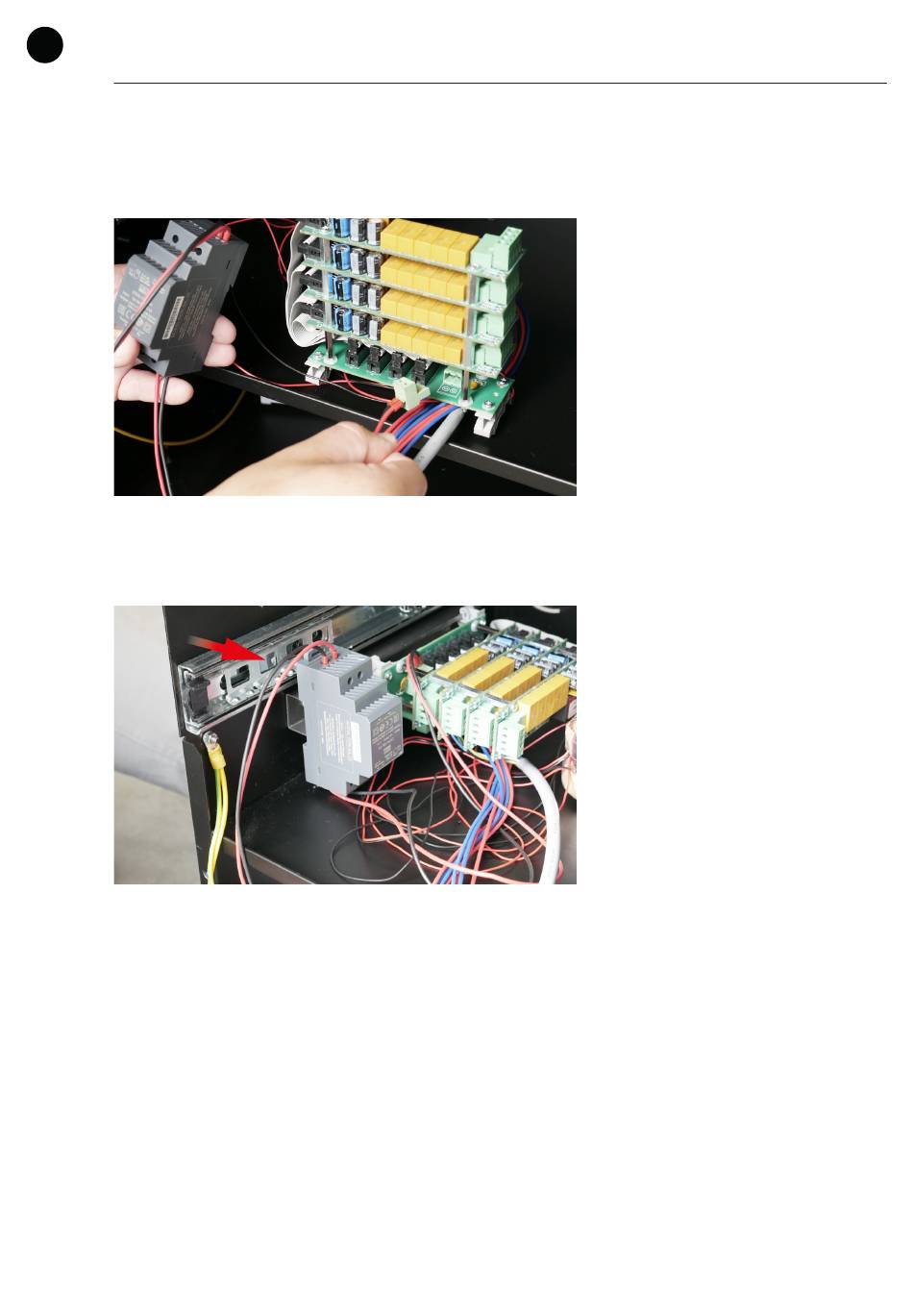

Dessin 45.
Connexion de l'alimentation 20V au LM 8200
10. Montez le module LM 8200 et le convertisseur DC-DC sur le rail de montage. Placez les sorties pour connecter la
boucle avec les isolateurs de court-circuit vers la porte.
Dessin 46.
Installation du module LM 8200 et du convertisseur DC-DC sur les rails de montage
L'extension SEVEN-LMK consiste en :
» 6 x tampons en caoutchouc
» 4x 100V selfs
» 2x bouchons en plastique
» 2x rondelles métalliques
» 2 x M6 carrés avec écrous
» 1x rail de montage avec 2x écrous M4
» 1x LM8200
L'extension SEVEN-LMK fournit une extension pour les 4 boucles de haut-parleurs suivantes. Tous les éléments peuvent
être montés dans les trous prévus pour les selfs TF06 et sur le côté du boîtier sur lequel un rail DIN peut être monté. Le
convertisseur 48VDC vers 24VDC est inclus dans l'ensemble SEVEN-LMK MASTER. Le convertisseur peut alimenter jusqu'à deux
modules LM8200 simultanément.
- 62 -
