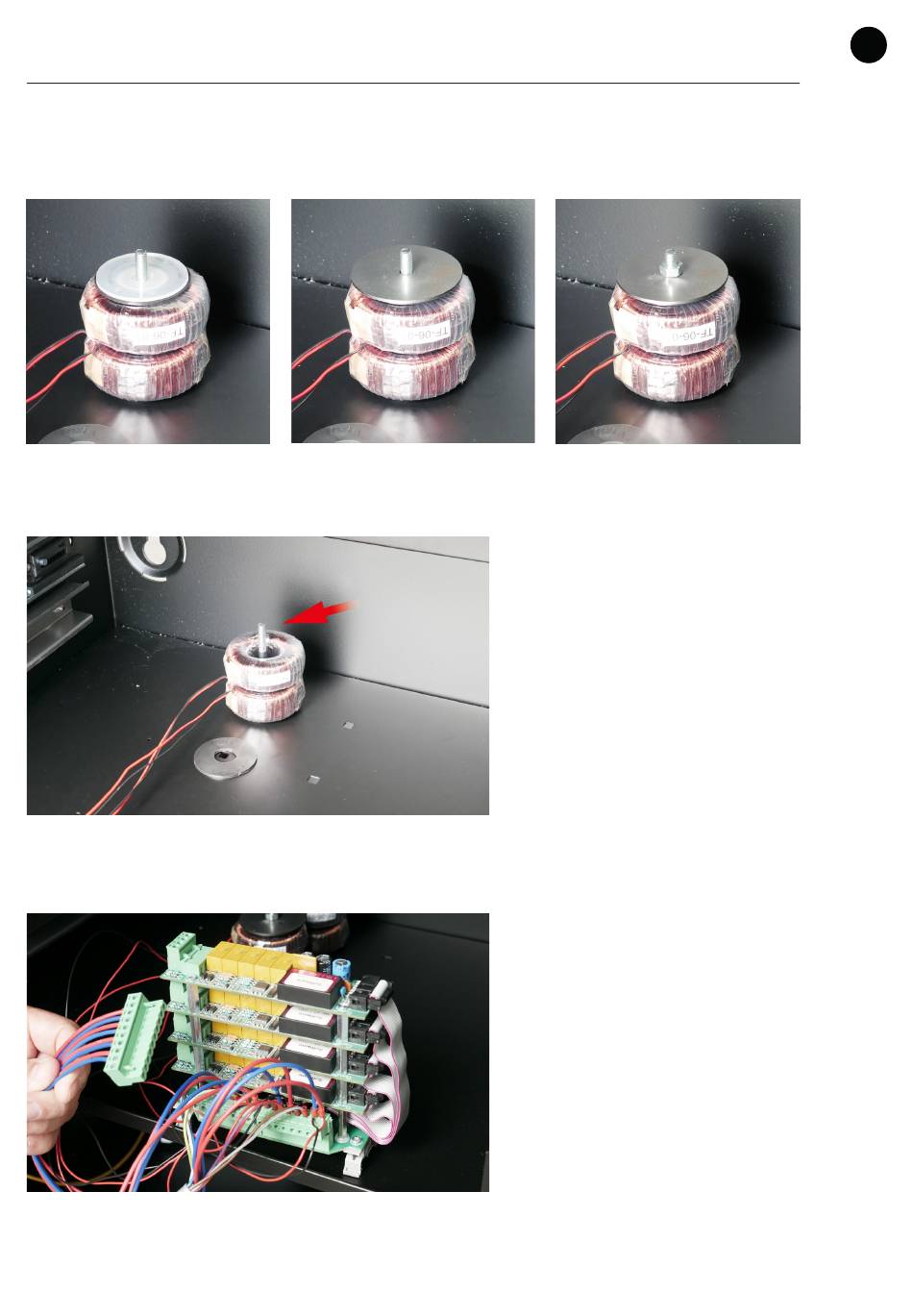

6.
Mettez un tampon en caoutchouc, puis un capuchon en plastique et placez une rondelle métallique sur le dessus.
Visser le tout avec le M6.
Dessin 42.
Fixation des selfs 100V avec une vis M6
7.
Répéter les étapes 3 à 6 pour les selfs 100V restantes.
Dessin 43.
Assemblage des selfs 100V restantes
8.
Connectez la sortie 100V des cartes de contrôle et connectez les selfs à chaque entrée en parallèle.
Dessin 44.
Connexion de chacune des selfs à une sortie de 100V
- 61 -
FR
