7.1.3
Montage et connexion des ensembles SEVEN-LMK Master et SEVEN-LMK extension
SEVEN- LMK MASTER – le kit de montage en boucle comprend :
» 6 x tampons en caoutchouc
» 4x 100V selfs
» 2x bouchons en plastique
» 2x rondelles métalliques
» 2 x M6 carrés avec écrous
» 1x rail de montage avec 2x écrous M4
» 1x convertisseur 48VDC- 24VDC
» 1x LM8200
1.
Visser le rail de montage avec les écrous M4 fournis aux points marqués. Les points de montage sont situés de part
et d'autre du boîtier.

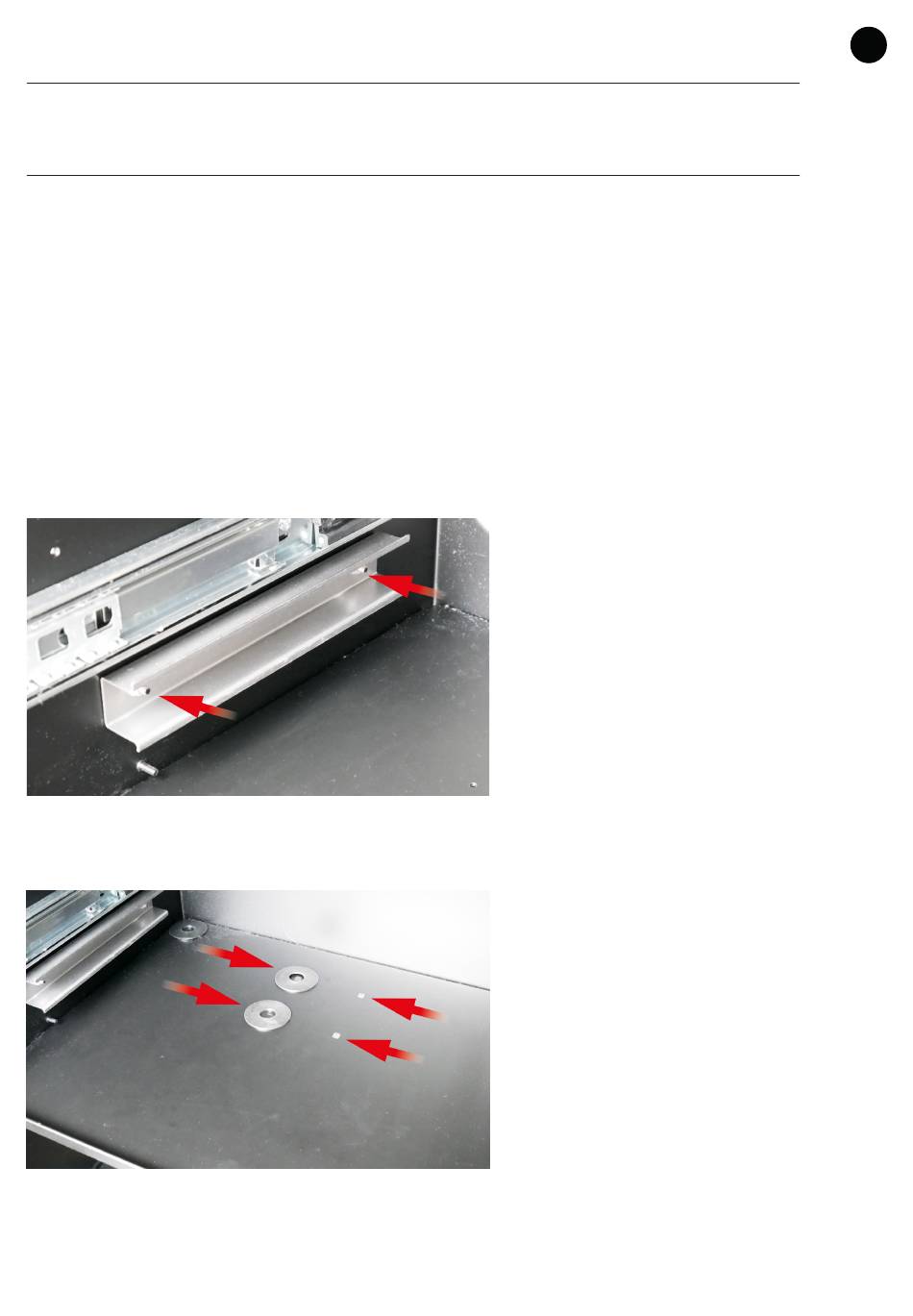

Dessin 37.
Assemblage du rail de montage
2.
Placer des tampons en caoutchouc aux endroits prévus pour l'installation des selfs 100V.
Dessin 38.
Installation des tampons en caoutchouc sous les selfs 100V
- 59 -
