Options de modules d'amplification intégrés :
1.
Les appareils de la série 200X utilisent deux modules d'amplification de 160 W et un seul transformateur commutable. Cela
permet à l'un des amplificateurs de fonctionner comme unité principale tandis que le second assure la redondance.
2.
Les appareils de la série 400X utilisent deux modules d'amplification de 320 W avec deux transformateurs. Cela permet
aux deux amplificateurs de fonctionner simultanément avec une puissance totale limitée à 320 W ou d'utiliser l'un comme
amplificateur principal et l'autre comme amplificateur de secours.
7.1.1.3
SEVEN unités de la série 320, 640 et 640-2
Les unités SEVEN des séries 320, 640 et 640-2 ont été conçues pour réaliser des systèmes VAS mineurs ou servir d'unité d'extension
dans des systèmes complexes. En cas d'absence de connexion avec une unité supérieure, grâce à la configuration locale, il est
possible de réaliser un scénario d'incendie. Le dispositif relié à l'anneau de communication du système principal peut recevoir
des signaux d'alarme et des signaux numériques et les envoyer à d'autres dispositifs du système.
Par rapport aux appareils des séries 320, 640, 640-2 et 320N, 640N et 640N-2 présentés précédemment, ces appareils sont
équipés d'un écran LCD tactile de 4,5 pouces qui permet d'accéder directement aux fonctions de gestion et de surveillance
de l'ensemble du système.
4.
Les principales fonctions de l'unité de contrôle sont les suivantes :
» Répartir les signaux audio dans des zones particulières et superviser le bon fonctionnement de ces zones.
» Contrôle des lignes de haut-parleurs.
» Détection et signalisation des dommages.
» Activation du module interne de l'amplificateur de secours.
» Chaque appareil est équipé d'une carte de communication intégrée qui fournit une entrée audio et une sortie audio
destinées à connecter les entrées de l'amplificateur. Son schéma est présenté ci-dessous.
Chaque unité centrale, à l'exception de la FMIC-BOX, peut fonctionner indépendamment.
Configuration de la carte de contrôle de ligne :
» 320: 1 × xCtrLine-4
» 640: 2 × xCtrLine-4
» 640-2: 4 × xCtrLine-2
1
2
3
BUS1 BUS2
IN1
IN2
IN3
C
L R
Audio IN
+24 VDC
150 mA

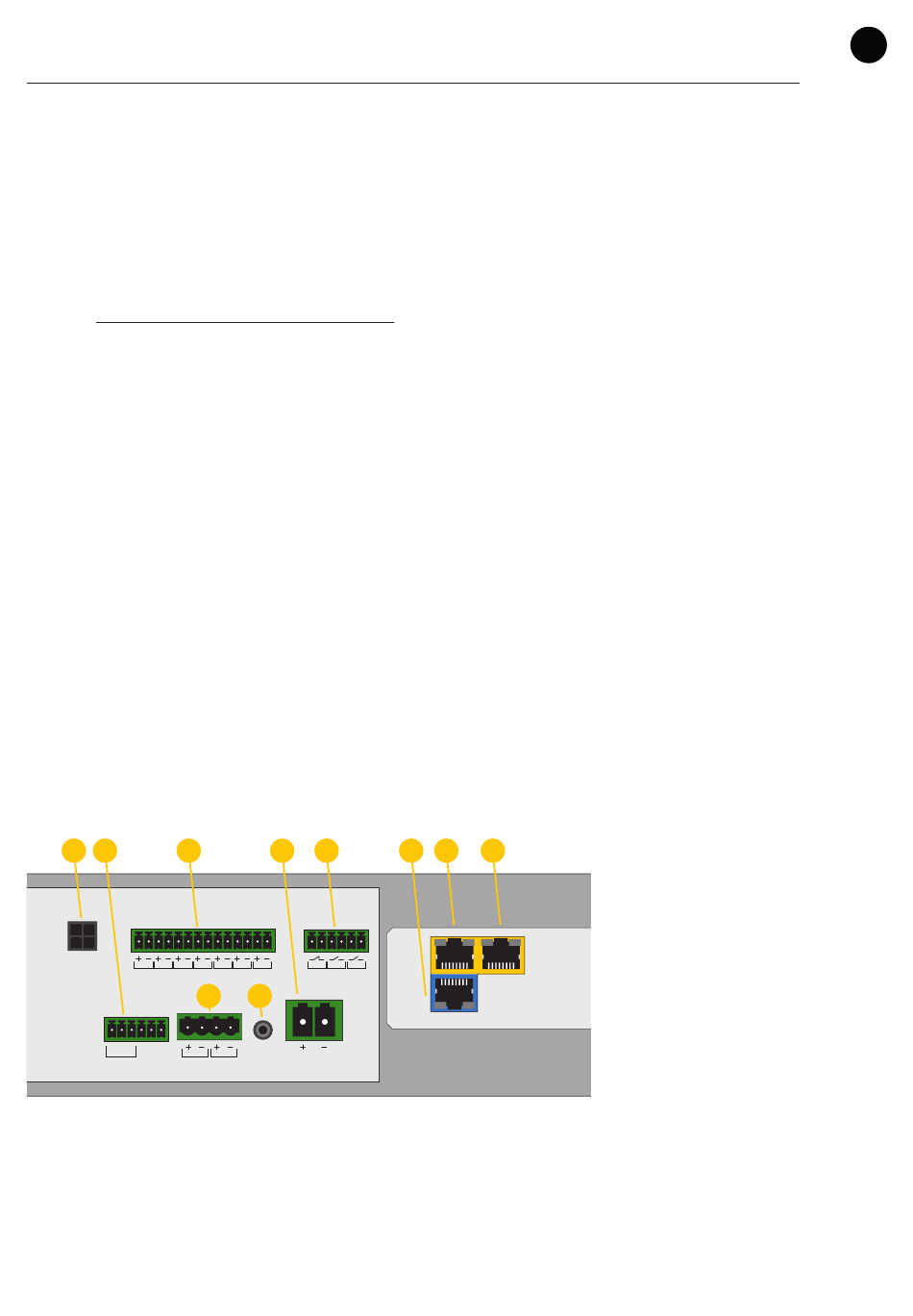

Dessin 5.
Schéma du panneau de connexion pour les unités SEVEN des séries 320, 640 et 640-2
1.
Sorties du bus audio local pour le fonctionnement de la carte de contrôle à 4 lignes
2.
Entrée et sortie audio
Entrées logiques
3.
Sorties de puissance auxiliaires
4.
6
7
IN4
IN5
IN6
IN7
OUT1
OUT2
OUT3
4
5
TEMP.
SENSOR
+48 VDC BATT
+48 VDC
350 mA
8
9
10
LAN
LAN
LAN/WAN
- 25 -
