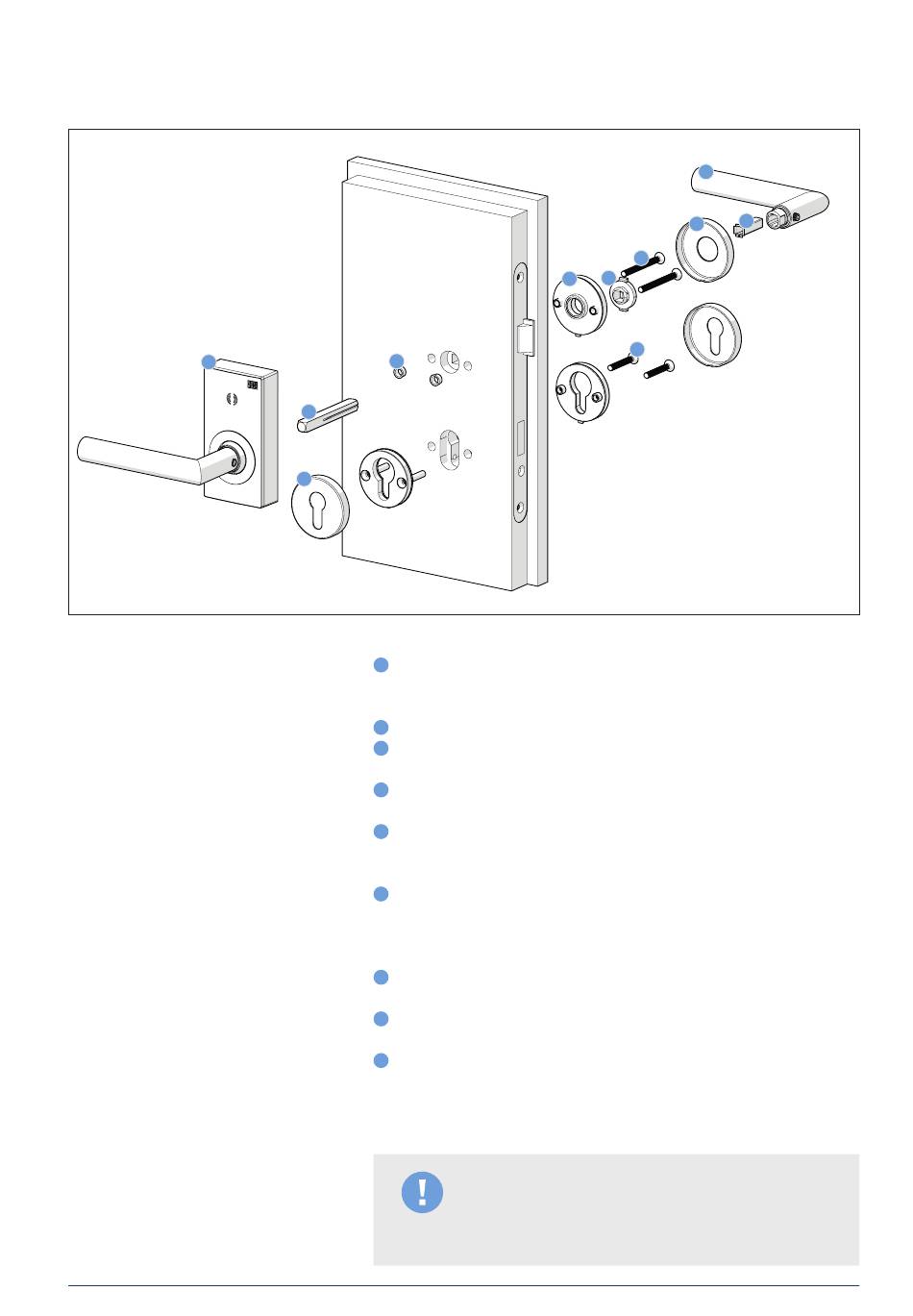

Aperçu du produit
1
Contact: Winkhaus France SAS ∙ 30 rue de l'Expansion ∙ 67150 Erstein ∙ T +33 3 69 61 48 14 ∙ info@winkhaus.fr ∙ www.winkhaus.fr
ETB-IM
5
4
8
Béquille électronique côté A avec cache prémonté, béquille côté A,
1
piles et patin adhésif à l'arrière (de standard) ou joint anti-humidité
au dos (variante résistante à l'humidité FA)
Béquille et embase rosace ainsi que rosace de finition pour côté B
2
2 x vis M5 dans la longueur adaptée à l'épaisseur de porte pour le
3
vissage dans les trous pour rosace
Carré dans l'épaisseur et la longueur commandées, adapté à l'épaisseur
4
de porte
Jeu de douilles de compensation avec 2 douilles pour les diamètres de
5
perçage 8, 9 et 10 mm pour un vissage à liaison optimale avec la
béquille électronique (sécurité anti-rotation)
Aide au montage
6
En option :
2 x vis M5 dans la longueur adaptée à l'épaisseur de porte indiquée
7
pour les rosaces pour cylindre profilé disponibles en option
Paire de rosaces pour découpe pour cylindre profilé (avec/sans cylindre
8
profilé)
Pour les béquilles 8,5 mm :
9
- Carré réducteur de fouillot pour béquille côté B d'un carré de 9 mm à 8,5 mm
Pour les béquilles 7 mm :
- Carré réducteur de fouillot pour béquille côté B d'un carré de 8 mm à 7 mm
4
3
6
2
7
B
A
Remarque !
Le mode d'emploi contient des détails, qui sont aussi
importants pour l'utilisateur. Nous vous prions donc de
remettre le mode d'emploi à l'utilisateur après le montage.
