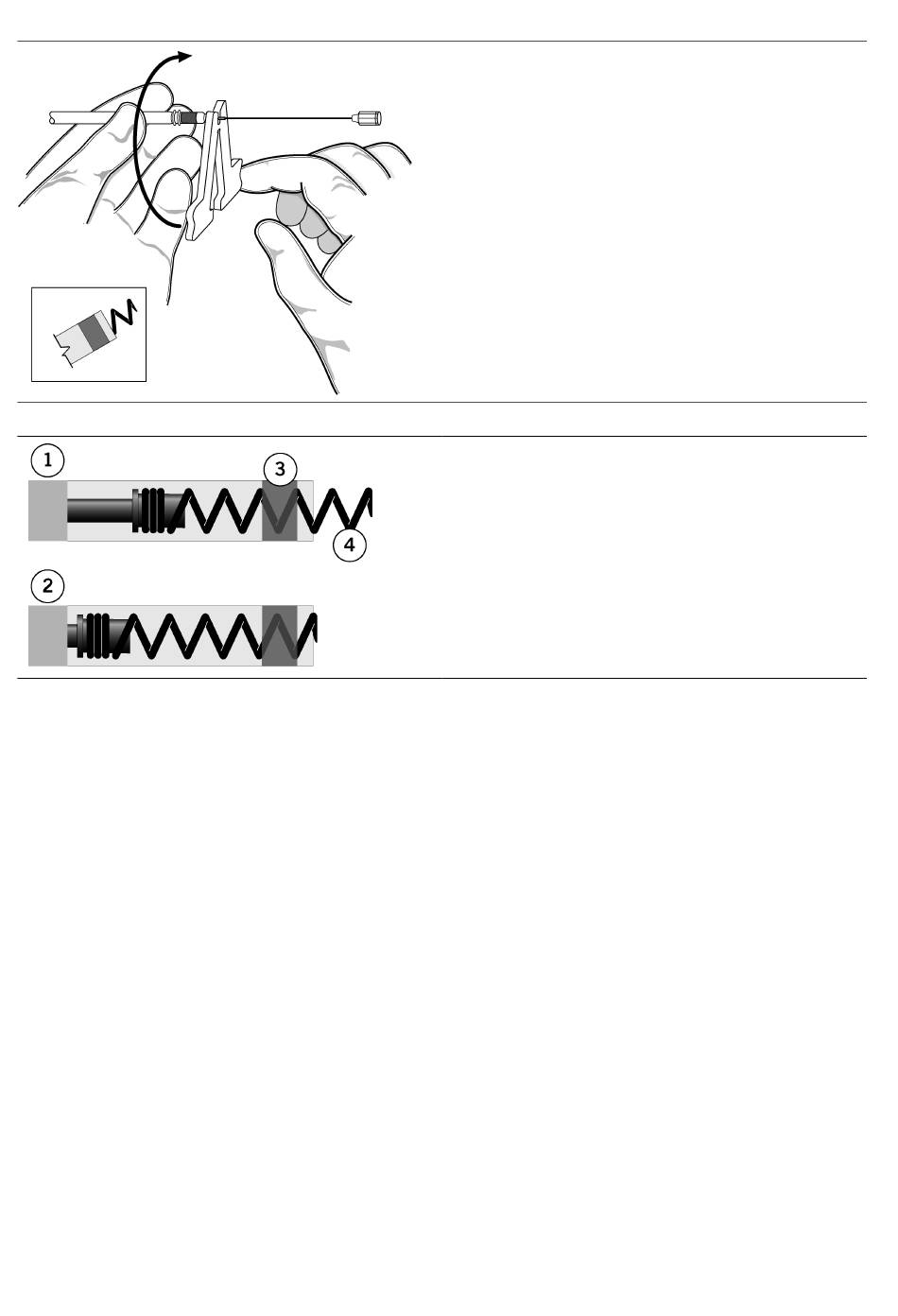

Figure 9. Pour enfoncer la vis, faire tourner la pince de fixation dans le sens des aiguilles d'une montre
Figure 10. Extension et rétraction de la vis
Mesures peropératoires
Lors de l'implantation, mesurer le seuil de stimulation et le signal intracardiaque à l'aide d'un analyseur de
seuil (PSA). Une valeur de seuil basse et des signaux intracardiaques élevés indiquent la mise en place
correcte de la sonde.
ATTENTION : Une sonde de stimulation insérée dans le cœur présente un trajet direct, à faible impédance
pour toute fuite électrique vers le myocarde. Utiliser exclusivement des équipements de tests
fonctionnant sur piles pour les mesures électriques.
Raccordement à l'analyseur de seuil
S'assurer que l'introducteur de sonde percutané et le mandrin ont été retirés de la sonde et que celle-ci est
fixée dans une position considérée correcte.
Pour plus d'informations, consultez le manuel du PSA.
ATTENTION :
Fixer une pince crocodile à la broche du connecteur de la sonde pour éviter d'endommager l'isolant
▪
▪
▪
entre les bornes.
Ne pas utiliser de pince crocodile comme électrode indifférente en la connectant directement au
▪
▪
▪
tissu. Cela peut provoquer un traumatisme du tissu et induire des seuils en tension et des mesures
d'impédance incorrectes.
Le tableau suivant présente les seuils de détection et de stimulation en phase aiguë recommandés tels que
mesurés avec un PSA (durée d'impulsion de 0,4 ms, charge de 500 Ω).
1.
1. Vis complètement enfoncée
2.
2. Vis complètement rétractée
3.
3. Anneau de marquage
4.
4. Vis électriquement active
12
