1
2
3
5
7

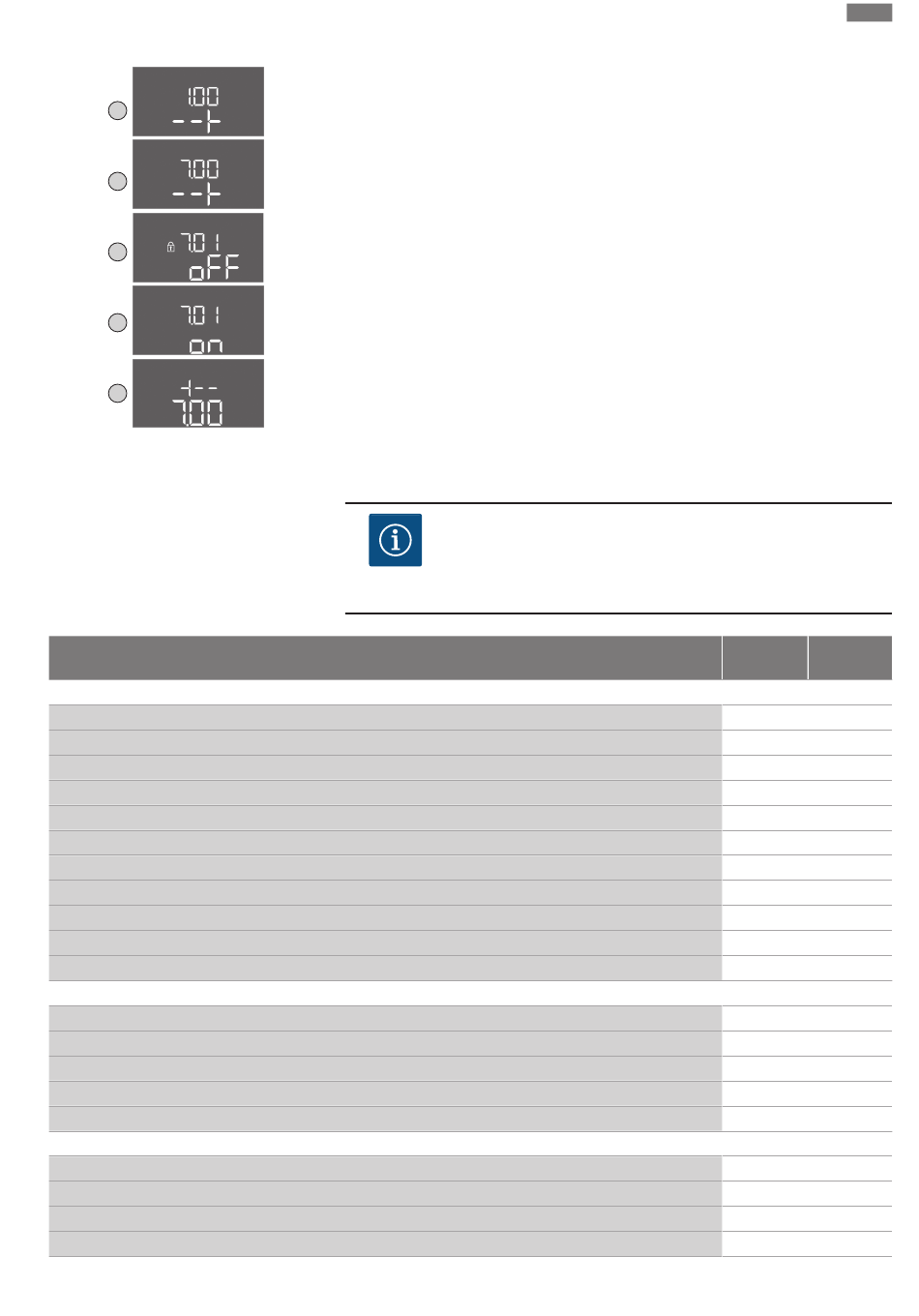

Fig. 28: Activer la saisie des paramètres
8.3.2
Aperçu des paramètres disponibles
Paramètres (élément du menu)
1.00 Valeurs d'activation et de désactivation
1.01 Valeur de consigne de pression
1.04 Seuil d'activation de la pompe en % de la valeur de consigne de pression
1.07 Seuil de désactivation de la pompe principale en % de la valeur de consigne de pression
1.08 Seuil de désactivation des pompes d'appoint pour pic de charge en % de la valeur de consigne de pression •
1.09 Temporisation de désactivation de la pompe principale
1.10 Temporisation d'activation de la pompe d'appoint pour pic de charge
1.11 Temporisation de désactivation de la pompe d'appoint pour pic de charge
1.12 Niveau de démarrage pompe 1
1.13 Niveau d'arrêt pompe 1
1.14 Niveau de démarrage pompe 2
1.15 Niveau d'arrêt pompe 2
2.00 Liaison du bus de terrain ModBus RTU
2.01 Interface ModBus RTU marche/arrêt
2.02 Rapport Baud
2.03 Adresse de l'équipement
2.04 Parité
2.05 Bits d'arrêt
3.00 Déclenchement des pompes
3.01 Déclenchement des pompes
3.02 Mode de fonctionnement pompe 1
3.03 Mode de fonctionnement pompe 2
3.06 Mode de fonctionnement clapet 1
Notice de montage et de mise en service • Wilo-Control EC-Rain • Ed.01/2024-07
1.
Appuyer 3 s sur le bouton de commande.
⇒
Le menu 1.00 s'affiche
2.
Tourner le bouton de commande jusqu'à ce que le menu 7 s'affiche.
3.
Appuyer sur le bouton de commande.
⇒
Le menu 7.01 s'affiche.
4.
Appuyer sur le bouton de commande.
5.
Modifier la valeur sur « on » : Tourner le bouton de commande.
6.
Enregistrer la valeur : Appuyer sur le bouton de commande.
⇒
Le menu peut désormais être modifié.
7.
Tourner le bouton de commande jusqu'à la fin du menu 7.
8.
Appuyer sur le bouton de commande.
⇒
Retour au niveau du menu principal.
▶
Démarrer la configuration initiale.
Les paramètres disponibles sont présentés dans le tableau ci-dessous.
AVIS
Les paramètres disponibles de l'AF400 pour la génération de pression
sont présentés dans la notice de montage et de mise en service d'EC-
Booster jointe.
fr
EC-rF
EC-rh
(AF150)
(AF400)
•
−
•
−
•
−
−
•
−
•
−
•
−
−
•
−
•
−
•
−
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
35
