8.3
Démarrer la configuration initiale
8.3.1
Activer la saisie des paramètres
34
2.
Le coffret de commande démarre.
- Toutes les LED sont allumées pendant 2 s.
- L'écran s'allume et la page d'accueil apparaît.
- Le symbole de veille s'affiche à l'écran.
▶
Le coffret de commande est prêt à fonctionner, démarrer la configuration initiale ou
le mode automatique.
1
5
6
4
2
m
bar
3
EC-rF

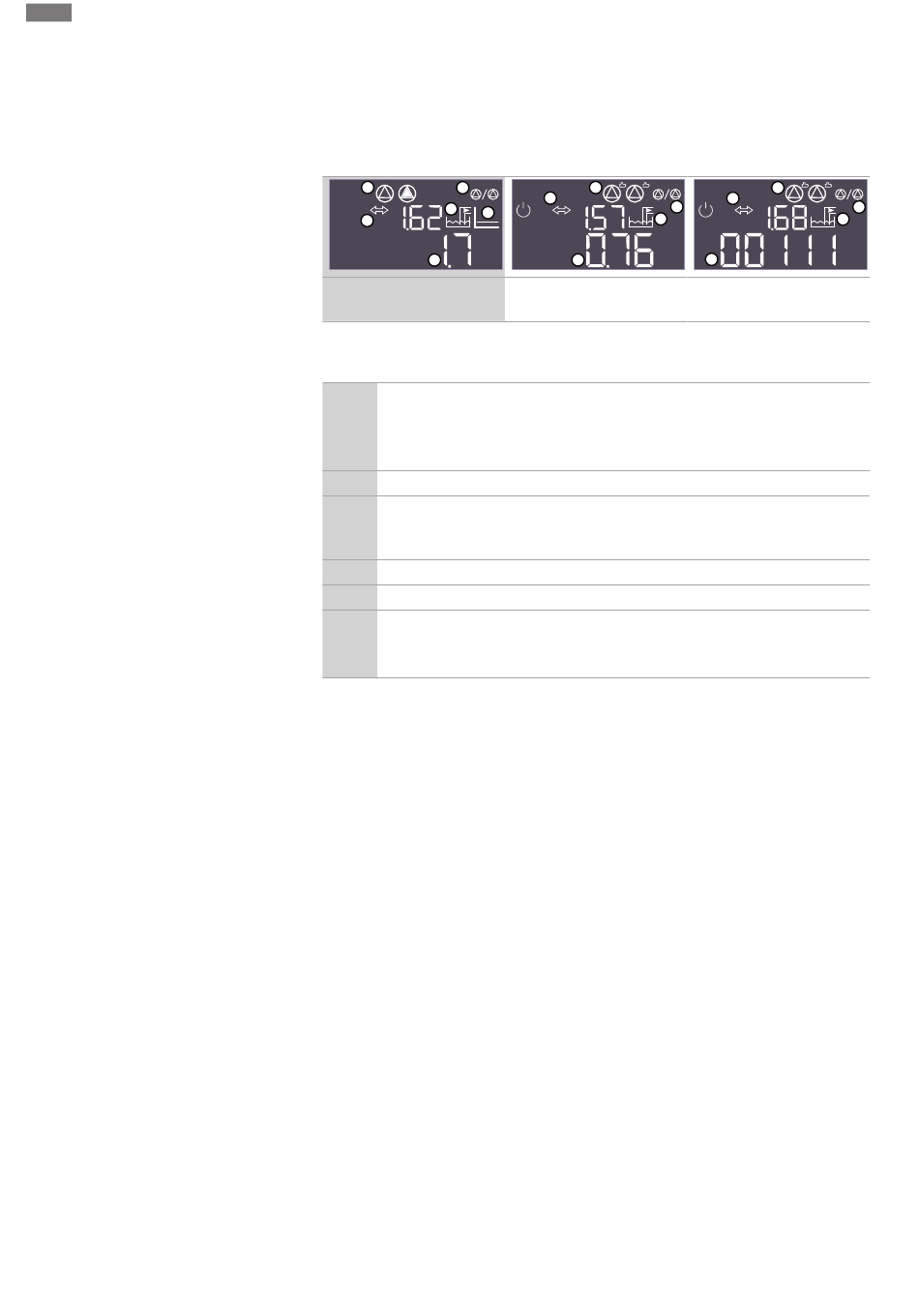

Tabl. 3: Écran d'accueil
1
État actuel de la pompe :
•
Nombre de pompes enregistrées
•
Pompe activée/désactivée
•
Pompes Marche/Arrêt
2
Bus de terrain actif
3
•
Valeur réelle de la pression (EC-rF)
•
Valeur réelle du niveau de remplissage
•
État de l'interrupteur à flotteur (EC-rh)
4
Mode de régulation p-c (EC-rF uniquement)
5
Fonction de pompe de secours activée
6
État actuel du clapet :
•
Réutilisation des eaux pluviales
•
Utilisation de l'eau fraîche
Pendant la configuration initiale, régler les paramètres suivants :
•
Activer la saisie des paramètres.
•
Menu 5 : Réglages de base
•
Menu 1 : Valeurs d'activation et de désactivation
•
Menu 2 : Liaison du bus de terrain (si disponible)
•
Menu 3 : Déclenchement des pompes.
•
Réglage de la surveillance du courant de moteur.
•
Vérifier le sens de rotation des pompes raccordées.
Respecter les points suivants lors de la configuration :
•
Si pendant 6 minutes, aucune saisie ou commande ne se produit :
–
L'éclairage de l'écran s'éteint.
–
L'écran principal s'affiche de nouveau.
–
La saisie de paramètres est verrouillée.
•
Certains réglages ne peuvent être réglés que si aucune pompe n'est en service.
•
Le menu s'adapte automatiquement à l'aide des réglages. Exemple : Les menus 5.41 à
5.43 sont visibles uniquement si la fonction « kick » de la pompe (menu 5.40) est acti-
vée.
•
La structure de menus s'applique à tous les coffrets de commande EC (p. ex. HVAC,
Booster, Lift, Fire, ...). Il peut donc y avoir certaines lacunes dans la structure.
Les valeurs sont généralement en lecture seule. Pour modifier les valeurs, activer la saisie
des paramètres dans le menu 7.01 :
Notice de montage et de mise en service • Wilo-Control EC-Rain • Ed.01/2024-07
1
2
5
6
m
3
EC-rh avec capteur de ni-
veau
1
2
5
6
m
3
EC-rh avec transmetteur de
niveau
