7.1.4
Paramètres de réglage et défini-
tion du réservoir hybride (EC-rh
uniquement)
Tuyau de
trop-
plein
Réservoir
hybride
(400 l)

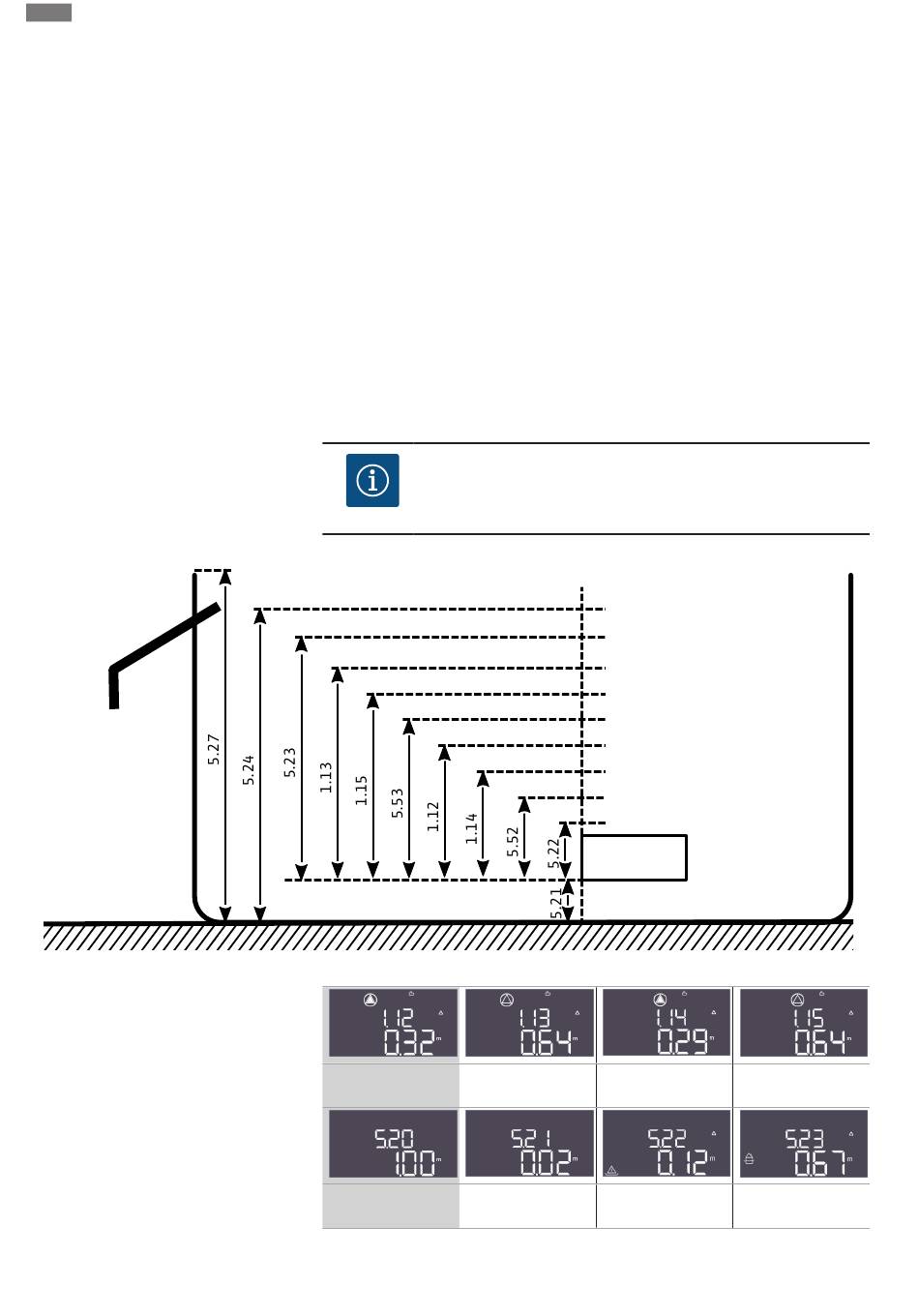

Fig. 25: Paramètres de réglage du réservoir hybride
26
veau d'eau continue néanmoins à monter, une alarme se déclenche en cas de dépassement
du seuil de trop plein (menu 5.35), les clapets sont alors placés de manière forcée sur Eau de
pluie (EC-rF) ou les clapets d'eau fraîche sont fermés (EC-rh). Ce paramètre est facultatif et
peut être désactivé dans le menu.
Si une erreur de capteur survient pendant le fonctionnement, les clapets sont commutés
sur l'eau fraîche, les pompes continuent de fonctionner selon les besoins (EC-rF), ou les
pompes d'alimentation sont arrêtées et les clapets d'eau fraîche sont commandés selon les
besoins (EC-rh).
Comme redondance, il est possible de raccorder un interrupteur à flotteur pour la détection
du fonctionnement à sec, ainsi qu'un interrupteur à flotteur en option pour la détection du
reflux dans la citerne d'eau de pluie. La description des interrupteurs à flotteur en option se
trouve au chapitre 7.1.5.
Par défaut, l'écran principal affiche le niveau actuel de la citerne d'eau de pluie en mètres.
Pour afficher le volume d'eau actuel de la citerne d'eau de pluie en pourcentage, sélection-
ner dans un premier temps la forme de la citerne d'eau de pluie, par exemple pour une cuve
plate, dans le menu 5.36. Le champ de mesure 0 % - 100 % (champ utilisable) s'étend de la
hauteur d'installation du capteur dans la citerne d'eau de pluie jusqu'au trop-plein. Si le ni-
veau d'eau devait néanmoins augmenter, des valeurs supérieures à 100 % peuvent être af-
fichées.
Hauteur du réservoir hybride
Pompe d'alimenta-
tion 1 MARCHE
Champ de mesure du
capteur de niveau
AVIS
La distribution en eau fraîche via une cuve pour l'AF150 doit être mise à
disposition et dimensionnée par le client.
Capteur de
niveau
Capteur de hauteur d'installation
Pompe d'alimenta-
tion 1 ARRÊT
Capteur de hauteur
d'installation
Notice de montage et de mise en service • Wilo-Control EC-Rain • Ed.01/2024-07
Trop-plein
Alarme de niveau en option
Pompe d'alimentation 1 Arrêt
Pompe d'alimentation 2 Arrêt
Eau fraîche Arrêt
Pompe d'alimentation 1 Marche
Pompe d'alimentation 2 Marche
Eau fraîche Marche
Fonctionnement à sec
Pompe d'alimenta-
Pompe d'alimenta-
tion 1 MARCHE
tion 1 ARRÊT
Seuil de fonctionne-
Alarme de niveau en
ment à sec
option
