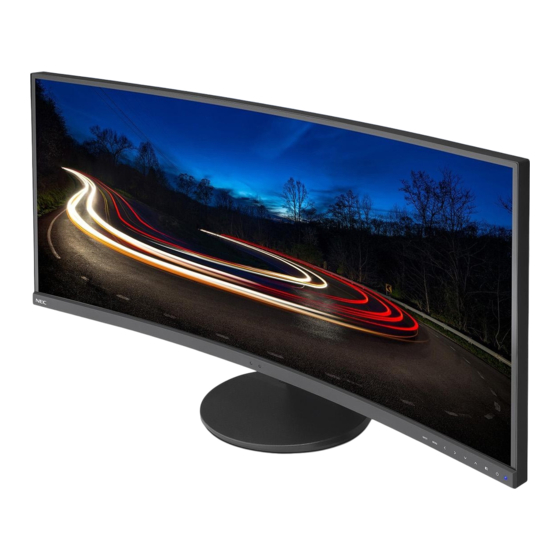

- Page 1 Moniteur de bureau MultiSync EX341R Manuel de l’utilisateur MODÈLE : EX341R-BK Le nom de votre modèle est indiqué sur l’étiquette se trouvant à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire AVERTISSEMENT ........................Français-1 ATTENTION ..........................Français-1 Informations sur l’enregistrement ....................Français-3 Conseils d’utilisation ........................Français-4 Consignes de sécurité et d’entretien ..................Français-4 Ergonomie ..........................Français-5 Nettoyage de l’écran à cristaux liquides (LCD) ..............Français-5 Nettoyage du boîtier ......................Français-5 Sommaire .............................Français-6 Démarrage rapide ........................Français-6 ControlSync ..........................Français-11 Connexion de plusieurs moniteurs via DisplayPort ..............Français-13 Commandes ..........................Français-14 Spécifications ..........................Français-23 Caractéristiques ...........................Français-24... -
Page 3: Avertissement
ATTENTION : utilisez le cordon d’alimentation fourni avec ce moniteur comme indiqué dans le tableau correspondant, et en employant la prise adaptée. Si aucun ne l’a été, contactez NEC. Dans tous les cas, utilisez celui dont le connecteur est adapté à la prise applicable. Un cordon d’alimentation compatible a préalablement fait l’objet d’une validation en matière de sécurité... - Page 4 (4) L’image incluse à ce guide d’utilisation est fournie à titre informatif uniquement. Il est possible que le produit réel présente des différences. (5) Nonobstant les articles (3) et (4), NEC ne peut être tenu pour responsable des réclamations dues à la perte de bénéfices ou à tout élément semblant découler de l’utilisation de cet appareil.
-
Page 5: Informations Sur L'enregistrement
AVERTISSEMENT : la FCC américaine (Federal Communications Commission, ou « Commission fédérale des communications ») interdit d’apporter des modifications à l’unité, SAUF celles indiquées dans ce manuel par NEC Display Solutions of America, Inc. Le non-respect de cette réglementation peut annuler votre droit d’utiliser cet équipement. -
Page 6: Conseils D'utilisation
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 7: Ergonomie
UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR : • Pour profiter de performances optimales, laissez le moniteur chauffer pendant 20 minutes. -
Page 8: Sommaire
Sommaire Pour en savoir plus sur le sommaire, reportez-vous à la fiche applicable. Démarrage rapide Pour connecter le moniteur LCD à votre système, suivez ces instructions : REMARQUE : lisez les « Conseils d’utilisation » (page 4) avant l’installation. Les accessoires inclus dépendent de l’endroit où le moniteur LCD est expédié. Ne tenez pas le téléviseur par le cache du mécanisme d’inclinaison. - Page 9 4. Branchez tous les câbles aux prises appropriées (Figure C.1). Lorsque vous utilisez un câble USB, branchez la prise de type B au port montant USB situé sur le côté arrière droit du moniteur, et la prise de type A au port descendant de l’ordinateur (Figure C.1a).
-
Page 10: Élévation Et Abaissement De L'écran Du Moniteur
8. Allumez l’ordinateur et le moniteur en appuyant sur le bouton d’alimentation situé sur la face avant (Figure E.1). REMARQUE : si vous rencontrez des problèmes, veuillez vous reporter à la section Résolution des problèmes de ce manuel. Touche d’alimentation Figure E.1 Élévation et abaissement de l’écran du moniteur Le moniteur peut être relevé... -
Page 11: Installation Du Bras Flexible
Installation du bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. Pour préparer le moniteur en vue d’un autre montage : • Suivez les instructions du fabricant pour le montage de l’écran. • Pour répondre aux exigences de sécurité, le support de montage doit pouvoir soutenir le poids du moniteur et être certifié UL. * Contactez votre revendeur pour obtenir des informations supplémentaires. -
Page 12: Montage Du Bras Flexible
Montage du bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. 1. Suivez les instructions de la partie Comment retirer le support du moniteur pour retirer le support. 2. Utilisez les 4 vis retirées du support, ou celles mentionnées, pour fixer le bras au moniteur (Figure F.1). ATTENTION : utilisez UNIQUEMENT les 4 vis retirées du support ou celles mentionnées (Figure F.1) pour éviter d’endommager ce dernier, ou le moniteur. -
Page 13: Controlsync
ControlSync ControlSync permet de régler simultanément tous les moniteurs secondaires connectés, à partir du moniteur principal. Il est également possible de régler un moniteur cible à partir du moniteur principal de manière individuelle, à l’aide de la fonction REGLAGE INDIVIDUEL (voir page 22). Réglage de l’ensemble des moniteurs secondaires (réglage synchronisé) : 1. - Page 14 Il est possible de contrôler les paramètres suivants avec ControlSync : Réglage synchronisé Réglage individuel OUTILS ECO LUMINOSITE* CONTRASTE ECO MODE LUMINOSITE AUTO. NIVEAU DE NOIR REGLAGE MODE EXTINCTION REGLAGE CAPTEUR (REGLAGE MODE EXTINCTION) DEBUT MODE EXTINCTION CAPTEUR DE PRESENCE PARAMETRE CAPTEUR HUMAIN DEBUT CAPTEUR DE PRESENCE DV MODE...
-
Page 15: Connexion De Plusieurs Moniteurs Via Displayport
Connexion de plusieurs moniteurs via DisplayPort Vous pouvez connecter plusieurs moniteurs en utilisant une connexion DisplayPort en série. Afin d’utiliser plusieurs moniteurs en mode MST (multi-stream transport), l’option SORTIE DP MULTISTREAM doit être définie sur AUTO pour chaque moniteur connecté. Veillez à régler le moniteur connecté à l’ordinateur en dernier. Si aucune image ne s’affiche sur les moniteurs, éteignez celui qui est relié... -
Page 16: Commandes
Commandes Les touches de commande OSD situées sur la face avant du moniteur fonctionnent comme suit : Pour accéder au menu OSD, appuyez sur l’une des touches de commande. Pour modifier le signal d’entrée, appuyez sur la touche INPUT/SELECT. REMARQUE : quittez le menu OSD pour changer l’entrée du signal. 1 Capteur de lumière ambiante Détecte le niveau de lumière ambiante et la présence d’un utilisateur, permettant ainsi au Détecteur de présence... - Page 17 OUTILS ÉCO LUMINOSITE Règle la luminosité globale de l’image et du fond de l’écran. Si le ECO MODE est défini sur 1 ou 2, une barre de BILAN CARBONE s’affiche. CONTRASTE Règle la luminosité globale de l’image et du fond de l’écran au niveau du signal d’entrée. REMARQUE : les options CONTRASTE et DV MODE peuvent être modifiées si une valeur autre que L/B est sélectionnée pour le contrôle des couleurs.
- Page 18 CAPTEUR DE PRESENCE Le capteur est en mesure de détecter le mouvement d’une personne à l’aide de la fonction CAPTEUR DE PRESENCE. Le CAPTEUR DE PRESENCE peut être paramétré comme suit : ARRET : aucune détection de présence. 1 (ATTENTE) : après qu’il soit détecté qu’il n’y a personne après une période de temps, le moniteur passe en mode de luminosité...
- Page 19 SUR-BALAYAGE (entrée HDMI uniquement) Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur affichage de l’image. 1 : la taille de l’image est supérieure à la taille pouvant être affichée. Le bord de l’image apparaît coupé. L’écran affiche environ 95 % de l’image.
- Page 20 DETECTION VIDEO Sélectionne la méthode de détection de la vidéo lorsque plusieurs entrées vidéo se trouvent connectées. PREM. : s’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur les autres ports d’entrée vidéo. Si le signal vidéo est présent sur un autre port, le moniteur bascule automatiquement le port d’entrée vidéo vers la nouvelle source vidéo détectée.
- Page 21 POSITION IMAGE Permet de déterminer l’endroit où l’image incrustée s’affiche sur l’écran. Appuyez sur la touche SELECT pour accéder au mode POSITION IMAGE (Figure 1). Les touches GAUCHE, DROITE, HAUT et BAS permettent de contrôler la position verticale et horizontale de l’écran secondaire sur le principal (Figure 2).
- Page 22 Outils du MENU LANGUE Permet de sélectionner la langue de l’OSD. EXTINCTION DE L’OSD Le menu OSD reste à l’écran aussi longtemps qu’il est utilisé. Vous pouvez choisir la durée d’attente associée au moniteur et s’écoulant entre la dernière pression de touche et la désactivation du menu OSD. Les durées prédéfinies s’échelonnent de 10 à...
- Page 23 AFFICHAGES MULTIPLES ECRANS H Permet de sélectionner le nombre d’écrans orientés horizontalement. ECRANS V Permet de sélectionner le nombre d’écrans orientés verticalement. ECRAN N° Cette fonction permet l’expansion des images sur plusieurs écrans, mais est également utilisée lors du réglage individuel d’un moniteur.
-
Page 24: Informations Éco
ACTIV. TILE MATRIX Permet d’afficher une seule image sur plusieurs écrans. Cette fonction peut être utilisée avec 25 moniteurs maximum (5 verticalement sur 5 horizontalement). Elle nécessite que le signal de sortie du PC soit transmis à chaque moniteur par un amplificateur de distribution. CIBLE ECRAN N°... -
Page 25: Spécifications
2 560 x 1 080* à 60 Hz 2 560 x 1 440* à 60 Hz 3 440 x 1 440 de 30 Hz à 60 Hz......Recommandations de NEC DISPLAY SOLUTIONS. Zone d’affichage active Paysage : Horiz. : 797,22 mm Vert. -
Page 26: Caractéristiques
Remarque : les contenus carbone de production et de fonctionnement sont calculés avec un algorithme unique développé exclusivement par NEC pour ses moniteurs. Ceux-ci étaient corrects au moment de l’impression. NEC se réserve le droit de publier une mise à jour des contenus carbone. -
Page 27: Résolution Des Problèmes
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. - Page 28 L’image n’est pas à la bonne taille • Utilisez les touches de réglage d’image OSD pour augmenter ou diminuer la trame. • Vérifiez qu’un mode d’affichage autorisé a bien été sélectionné pour la carte graphique ou le système utilisé (veuillez consulter le manuel de votre carte graphique ou de votre système pour modifier le mode graphique). •...
-
Page 29: Utilisation De La Fonction Image Multi
Utilisation de la fonction IMAGE MULTI Ce moniteur peut afficher des écrans divisés à partir de deux sources, comme indiqué à la page 18. REMARQUE : consultez les sections IMAGE MULTI (page 18) et MOTIF DE L’IMAGE à la page 18. Les réglages LUMINOSITE et ENTREE SON sont les mêmes pour les deux écrans. -
Page 30: Utilisation De La Fonction Zoom
Utilisation de la fonction Zoom Vous permet d’utiliser toute la zone de l’écran, ce qui permet d’agrandir la taille de façon significative. Permet d’étendre l’image affichée au centre. REMARQUE : en mode IMAGE MULTI, lorsque l’option GAUCHE ou DROITE est définie, l’autre image est agrandie ou réduite automatiquement. - Page 31 B. L’image de gauche est définie comme image principale. Dans ce cas, l’image prioritaire est définie sur la gauche. La taille de l’image à droite avec la zone noire est réduite. Pour agrandir les images divisées : utilisez les procédures suivantes pour réduire la zone noire et agrandir les images divisées. 1.
-
Page 32: Capteur De Présence
Capteur de présence La fonction Capteur de présence permet de réduire la consommation d’énergie. Le CAPTEUR DE PRESENCE peut être paramétré comme suit : MODE REGLAGE DU CAPTEUR DE PRESENCE Aucune personne détectée devant le moniteur ATTENTE LUMINOSITE 0 % MODE VEILLE Mode d’économie d’énergie Fonctionnement du capteur de présence... -
Page 33: Réglage De L'affichage Multiple
Réglage de l’affichage multiple Vous pouvez afficher une image sur plusieurs écrans grâce à n’importe quel signal d’entrée. Exemple de configuration ECRANS V 5 et ECRANS H 5 (voir page 21): 1. Appuyez sur la touche MENU/EXIT pour affi cher le menu OSD. 2. - Page 34 Utilisation de la fonction ControlSync avec plusieurs écrans Pour régler les moniteurs secondaires à partir du moniteur principal, il faut recourir aux touches de commande de ce dernier. Veillez donc à ce que le moniteur principal soit toujours accessible. Mise en place d’une configuration multi-écrans Lors de l’utilisation prolongée d’une configuration multi-écrans, les écrans peuvent légèrement s’élargir en raison des changements de température.
-
Page 35: Utilisation De La Fonction Luminosité Auto
Utilisation de la fonction Luminosité auto La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante. Si la luminosité est élevée, le moniteur se règle en conséquence. C’est également le cas si la luminosité est faible. Ceci permet un meilleur visionnage. CONFIGURATION Procédez comme suit pour sélectionner la plage de luminosité... -
Page 36: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
