Manuels Connexes pour NEC MultiSync EA245WMi-2
Sommaire des Matières pour NEC MultiSync EA245WMi-2

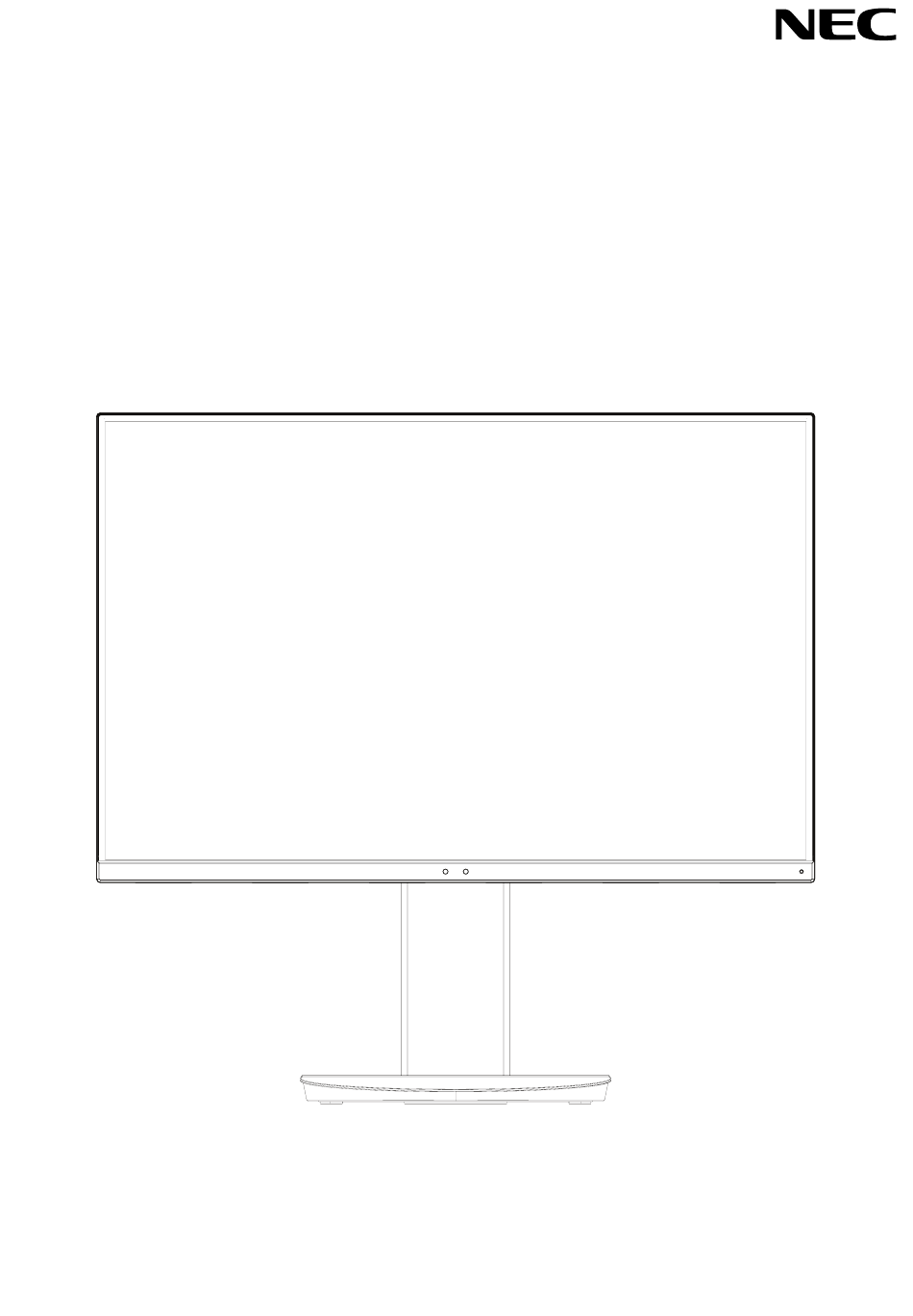

- Page 1 Moniteur de bureau MultiSync EA245WMi-2 Manuel de l’utilisateur MODÈLE : EA245WMi, EA245WMi-BK Ces instructions peuvent également concerner certains des modèles ci-dessus. Le nom de votre modèle est indiqué sur l’étiquette se trouvant à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire AVERTISSEMENT ........................Français-1 ATTENTION ..........................Français-1 Informations sur l’enregistrement ....................Français-3 Conseils d’utilisation ........................Français-4 Consignes de sécurité et d’entretien ..................Français-4 Ergonomie ..........................Français-5 Nettoyage de l’écran à cristaux liquides (LCD) ..............Français-5 Nettoyage du boîtier ......................Français-5 Démarrage rapide ........................Français-6 ControlSync ..........................Français-11 Connexion de plusieurs moniteurs via DisplayPort ..............Français-12 Procédure à... -
Page 3: Avertissement
ATTENTION : utilisez le cordon d’alimentation fourni avec ce moniteur comme indiqué dans le tableau correspondant, et en employant la prise adaptée. Si aucun ne l’a été, contactez NEC. Dans tous les cas, utilisez celui dont le connecteur est adapté à la prise applicable. Un cordon d’alimentation compatible a préalablement fait l’objet d’une validation en matière de sécurité... - Page 4 (4) L’image incluse à ce guide d’utilisation est fournie à titre informatif uniquement. Il est possible que le produit réel présente des différences. (5) Nonobstant les articles (3) et (4), NEC ne peut être tenu pour responsable des réclamations dues à la perte de bénéfices ou à tout élément semblant découler de l’utilisation de cet appareil.
-
Page 5: Informations Sur L'enregistrement
AVERTISSEMENT : la FCC américaine (Federal Communications Commission, ou « Commission fédérale des communications ») interdit d’apporter des modifications à l’unité, SAUF celles indiquées dans ce manuel par NEC Display Solutions of America, Inc. Le non-respect de cette réglementation peut annuler votre droit d’utiliser cet équipement. -
Page 6: Conseils D'utilisation
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 7: Ergonomie
UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR : • Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes. •... -
Page 8: Démarrage Rapide
Démarrage rapide Pour en savoir plus sur le sommaire, reportez-vous à la fiche applicable. Pour fixer la base au socle LCD : 1. Placez le moniteur face vers le bas sur une surface non abrasive (Figure 1). 2. Faites tourner le support de 90 degrés, comme illustré par la Figure 1. - Page 9 3. Placez les mains de chaque côté du moniteur pour incliner l’écran LCD de 35 degrés et le placer sur la position la plus haute. 4. Branchez tous les câbles aux prises appropriées (Figure C.1). À l’aide du câble USB, branchez la prise de type B au port montant USB situé...
-
Page 10: Élévation Et Abaissement De L'écran Du Moniteur
7. Connectez une extrémité du cordon d’alimentation à la prise CA à l’arrière du moniteur et l’autre à la prise de courant. REMARQUE : reportez-vous à la section ATTENTION de ce manuel pour sélectionner le cordon d’alimentation CA adapté. 8. Allumez l’ordinateur et le moniteur en appuyant sur la touche d’alimentation située sur la face avant (Figure E.1). 9. -
Page 11: Inclinaison Et Pivotement
Inclinaison et pivotement Tenez le haut et le bas de l’écran du moniteur et ajustez manuellement l’inclinaison et le pivotement souhaités (Figure TS.1). Figure TS.1 REMARQUE : manipulez l’écran avec précaution lorsque vous l’inclinez. Installation du bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. Pour préparer le moniteur en vue d’un autre montage : •... -
Page 12: Montage Du Bras Flexible
Montage du bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. 1. Suivez les instructions relatives au démontage du support du moniteur. 2. Utilisez les 4 vis recommandées pour fixer le bras au moniteur (Figure F.1). Rondelle de blocage 12 mm Rondelle plate... -
Page 13: Controlsync
ControlSync 1. Connectez le moniteur principal à un sous-moniteur en branchant un câble ControlSync (ø 2,5) dans l’ENTRÉE/SORTIE ControlSync. 2. Suivez les étapes de COPIER LES DONNEES. Une fois un paramètre du moniteur principal réglé, il est copié et envoyé automatiquement vers les sous-moniteurs connectés. -
Page 14: Connexion De Plusieurs Moniteurs Via Displayport
Connexion de plusieurs moniteurs via DisplayPort Vous pouvez connecter plusieurs moniteurs en utilisant une connexion DisplayPort en série. Afin d’utiliser plusieurs moniteurs en mode MST (multi-stream transport), l’option SORTIE DP MULTISTREAM doit être définie sur AUTO pour chaque moniteur connecté. Veillez à régler le moniteur connecté à l’ordinateur en dernier. Si aucune image ne s’affiche sur les moniteurs, éteignez celui qui est relié... -
Page 15: Procédure À Suivre En Cas D'absence D'image
Procédure à suivre en cas d’absence d’image Si les moniteurs ne présentent aucune image après la configuration de l’option SORTIE DP MULTISTREAM, procédez comme suit : 1. Éteignez l’ordinateur. 2. Appuyez sur la touche MENU pour afficher le menu Pas de signal. 3. -
Page 16: Commandes
Commandes Les touches de commande OSD (On-screen Display - Affichage à l’écran) sur la face avant du moniteur fonctionnent comme suit : Pour accéder au menu OSD, appuyez sur l’une des touches de commande. Pour changer l’entrée du signal, appuyez sur la touche SELECT (SÉLECT). REMARQUE : quittez le menu OSD pour changer l’entrée du signal. - Page 17 ECO MODE Réduit la consommation d’énergie en diminuant le niveau de luminosité. ARRET : aucune fonction. 1 : définit la plage variable de la luminosité de 0 % à 60 %. Ce paramètre peut régler la luminosité sur une plage où l’alimentation est réduite de 20 % par rapport au paramètre de luminosité...
- Page 18 REGLAGE CAPTEUR (CAPTEUR DE PRESENCE) Permet de définir le seuil applicable au capteur de présence. Lorsque l’icône de la fonctionnalité de détection de présence est située à droite de la barre de couleur blanche ou de la vague de couleur rouge, aucune personne n’est détectée. REMARQUE: une fois le menu OSD fermé, le capteur de présence commence à...
- Page 19 FINESSE (entrée analogique uniquement) Améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. Si la fonction « Réglage auto » et la fonction « HAUTEUR » ne vous donnent pas un paramétrage satisfaisant de l’image, il est possible de procéder à...
- Page 20 Couleur Système de contrôle des couleurs : des préréglages de couleurs sont disponibles (les préréglages sRGB et NATIVE sont des standards et ne peuvent être modifiés). 1, 2, 3, sRGB, 5 : permet d’augmenter ou de diminuer le niveau des couleurs rouge, vert ou bleu (suivant celle qui est sélectionnée).
- Page 21 PROGRAM. ECO. D’ENERGIE Le PROGRAM. ECO. D’ENERGIE permet l’arrêt automatique du moniteur si celui-ci est en mode d’économie d’énergie en continu pendant 2 heures. LUMINOSITE DEL Vous pouvez régler la luminosité du voyant bleu. DDC/CI Cette fonction permet de mettre la fonction DDC/CI en MARCHE ou ARRET. D’ALIMENTATION USB Sélectionne l’alimentation USB.
-
Page 22: Informations Éco
GUIDE MENU Si vous sélectionnez l’option ACTIVE, le guide des touches apparaît à l’écran lors de l’accès au menu OSD. COPIER LES DONNEES Pour copier des données du moniteur principal sur les sous-moniteurs, sélectionnez COPIER LES DONNEES et touchez SELECT. Le message « EN COURS... » s’affiche à l’écran. REMARQUE : cette fonction est conçue uniquement pour le moniteur principal dans ControlSync. -
Page 23: Spécifications
1600 x 1200* à 60 Hz 1680 x 1050* à 60 Hz 1920 x 1080* à 60 Hz 1920 x 1200 à 60 Hz..........Recommandations de NEC DISPLAY SOLUTIONS Zone d’affichage active Paysage : Horiz. : 518,4 mm Vert. : 324,0 mm Portrait : Horiz. -
Page 24: Caractéristiques
Remarque : les contenus carbone de production et de fonctionnement sont calculés avec un algorithme unique développé exclusivement par NEC pour ses moniteurs. Ceux-ci étaient corrects au moment de l’impression. NEC se réserve le droit de publier une mise à jour des contenus carbone. -
Page 25: Résolution Des Problèmes
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. - Page 26 L’image n’est pas à la bonne taille • Utilisez les touches de réglage d’image OSD pour augmenter ou diminuer la trame. • Vérifiez qu’un mode d’affichage autorisé a bien été sélectionné pour la carte graphique ou le système utilisé (veuillez consulter le manuel de votre carte graphique ou de votre système pour modifier le mode graphique). •...
-
Page 27: Utilisation De La Fonction Zoom
Utilisation de la fonction Zoom Vous permet d’utiliser toute la zone de l’écran, ce qui permet d’agrandir la taille de façon significative. Permet d’étendre l’image affichée au centre. CONFIGURATION 1. Sélectionnez COMPLET ou FORMAT sous EXPANSION pour activer la fonction Zoom (voir page 17). EXPANSION ETEINTE 2. -
Page 28: Capteur De Présence
Capteur de présence La fonction Capteur de présence permet de réduire la consommation d’énergie. Le CAPTEUR DE PRESENCE peut être paramétré comme suit : MODE REGLAGE DU CAPTEUR DE PRESENCE Aucune personne détectée devant le moniteur ATTENTE LUMINOSITE 0 % MODE VEILLE Mode d’économie d’énergie Fonctionnement du capteur de présence... -
Page 29: Utilisation De La Fonction Luminosité Auto
Utilisation de la fonction Luminosité auto La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante. Si la luminosité est élevée, le moniteur se règle en conséquence. C’est également le cas si la luminosité est faible. Ceci permet un meilleur visionnage. CONFIGURATION Suivez les procédures suivantes pour sélectionner la plage de luminosité... -
Page 30: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
